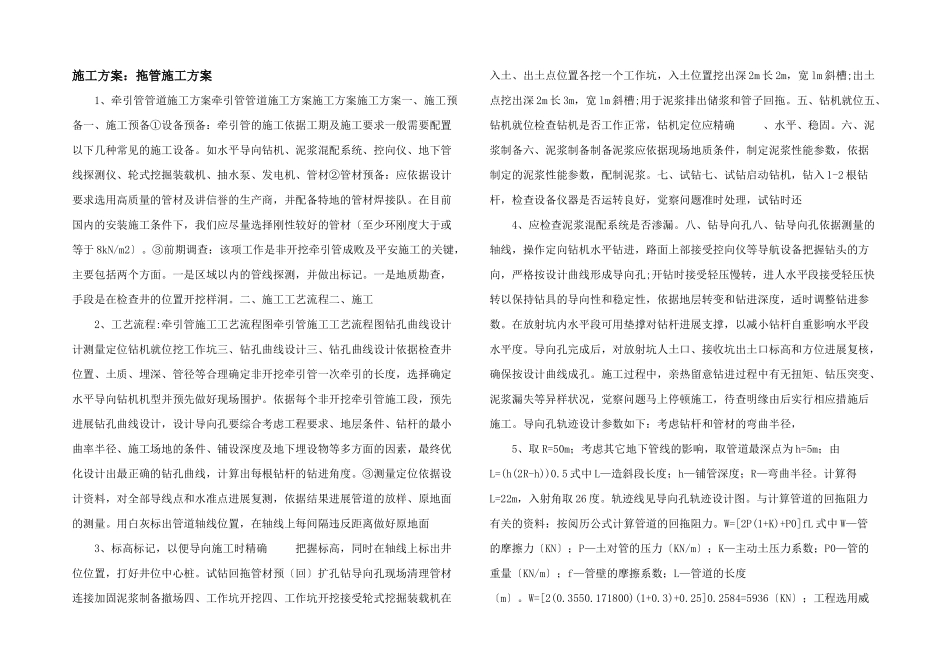

施工方案：拖管施工方案 1、牵引管管道施工方案牵引管管道施工方案施工方案施工方案一、施工预备一、施工预备①设备预备：牵引管的施工依据工期及施工要求一般需要配置以下几种常见的施工设备。如水平导向钻机、泥浆混配系统、控向仪、地下管线探测仪、轮式挖掘装载机、抽水泵、发电机、管材②管材预备：应依据设计要求选用高质量的管材及讲信誉的生产商，并配备特地的管材焊接队。在目前国内的安装施工条件下，我们应尽量选择刚性较好的管材〔至少环刚度大于或等于 8kN/m2〕。③前期调查：该项工作是非开挖牵引管成败及平安施工的关键，主要包括两个方面。一是区域以内的管线探测，并做出标记。一是地质勘查，手段是在检查井的位置开挖样洞。二、施工工艺流程二、施工 2、工艺流程:牵引管施工工艺流程图牵引管施工工艺流程图钻孔曲线设计计测量定位钻机就位挖工作坑三、钻孔曲线设计三、钻孔曲线设计依据检查井位置、土质、埋深、管径等合理确定非开挖牵引管一次牵引的长度，选择确定水平导向钻机机型并预先做好现场围护。依据每个非开挖牵引管施工段，预先进展钻孔曲线设计，设计导向孔要综合考虑工程要求、地层条件、钻杆的最小曲率半径、施工场地的条件、铺设深度及地下埋设物等多方面的因素，最终优化设计出最正确的钻孔曲线，计算出每根钻杆的钻进角度。③测量定位依据设计资料，对全部导线点和水准点进展复测，依据结果进展管道的放样、原地面的测量。用白灰标出管道轴线位置，在轴线上每间隔违反距离做好原地面 3、标高标记，以便导向施工时精确 把握标高，同时在轴线上标出井位位置，打好井位中心桩。试钻回拖管材预〔回〕扩孔钻导向孔现场清理管材连接加固泥浆制备撤场四、工作坑开挖四、工作坑开挖接受轮式挖掘装载机在入土、出土点位置各挖一个工作坑，入土位置挖出深 2m 长 2m，宽 lm 斜槽;出土点挖出深 2m 长 3m，宽 lm 斜槽;用于泥浆排出储浆和管子回拖。五、钻机就位五、钻机就位检查钻机是否工作正常，钻机定位应精确 、水平、稳固。六、泥浆制备六、泥浆制备制备泥浆应依据现场地质条件，制定泥浆性能参数，依据制定的泥浆性能参数，配制泥浆。七、试钻七、试钻启动钻机，钻入 1-2 根钻杆，检查设备仪器是否运转良好，觉察问题准时处理，试钻时还 4、应检查泥浆混配系统是否渗漏。八、钻导向孔八、钻导向孔依据测量的轴线，操作定向钻机水平钻进，路面上部接受控向仪等导航设备把握钻头的方向，严格按设计曲...
