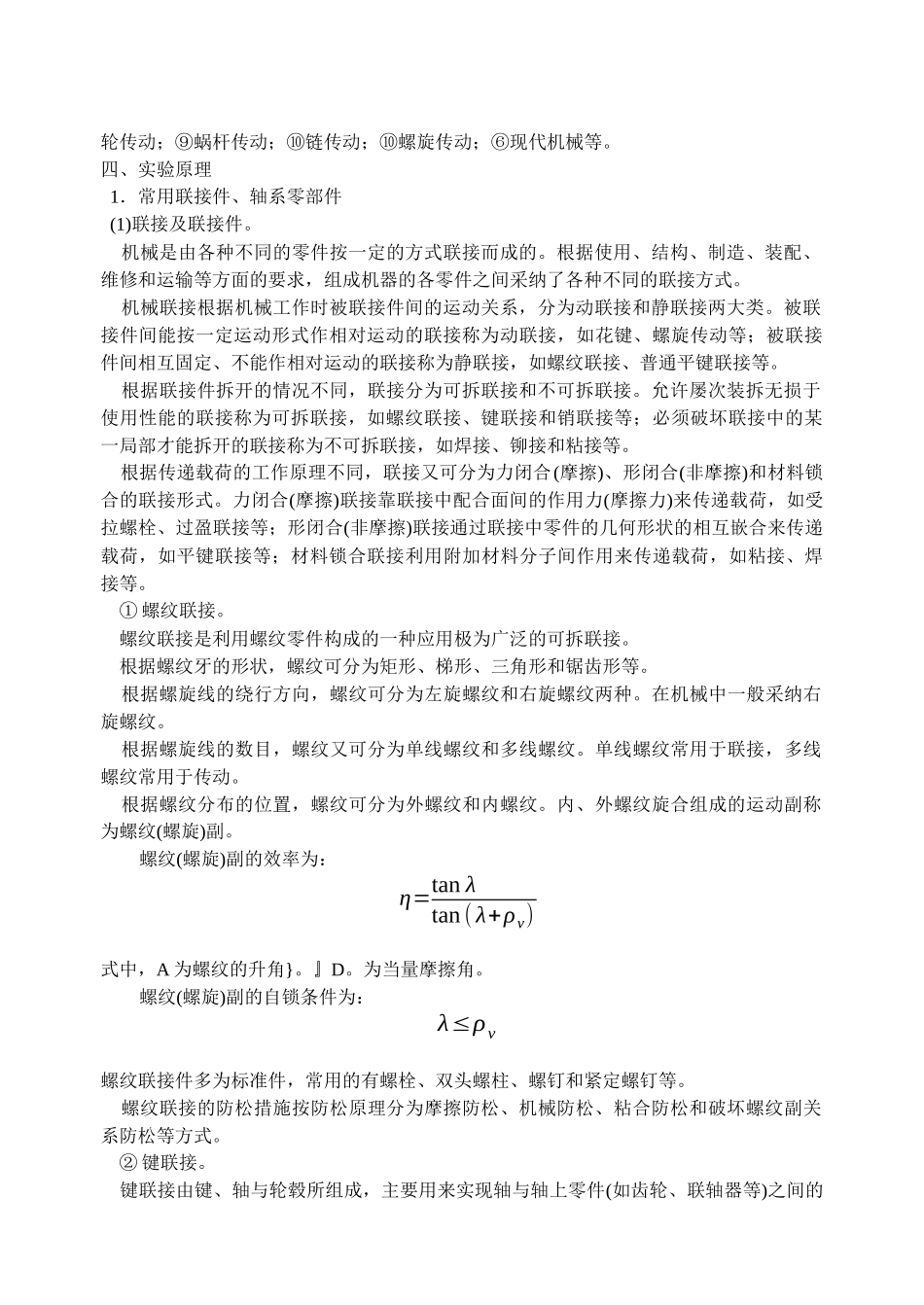

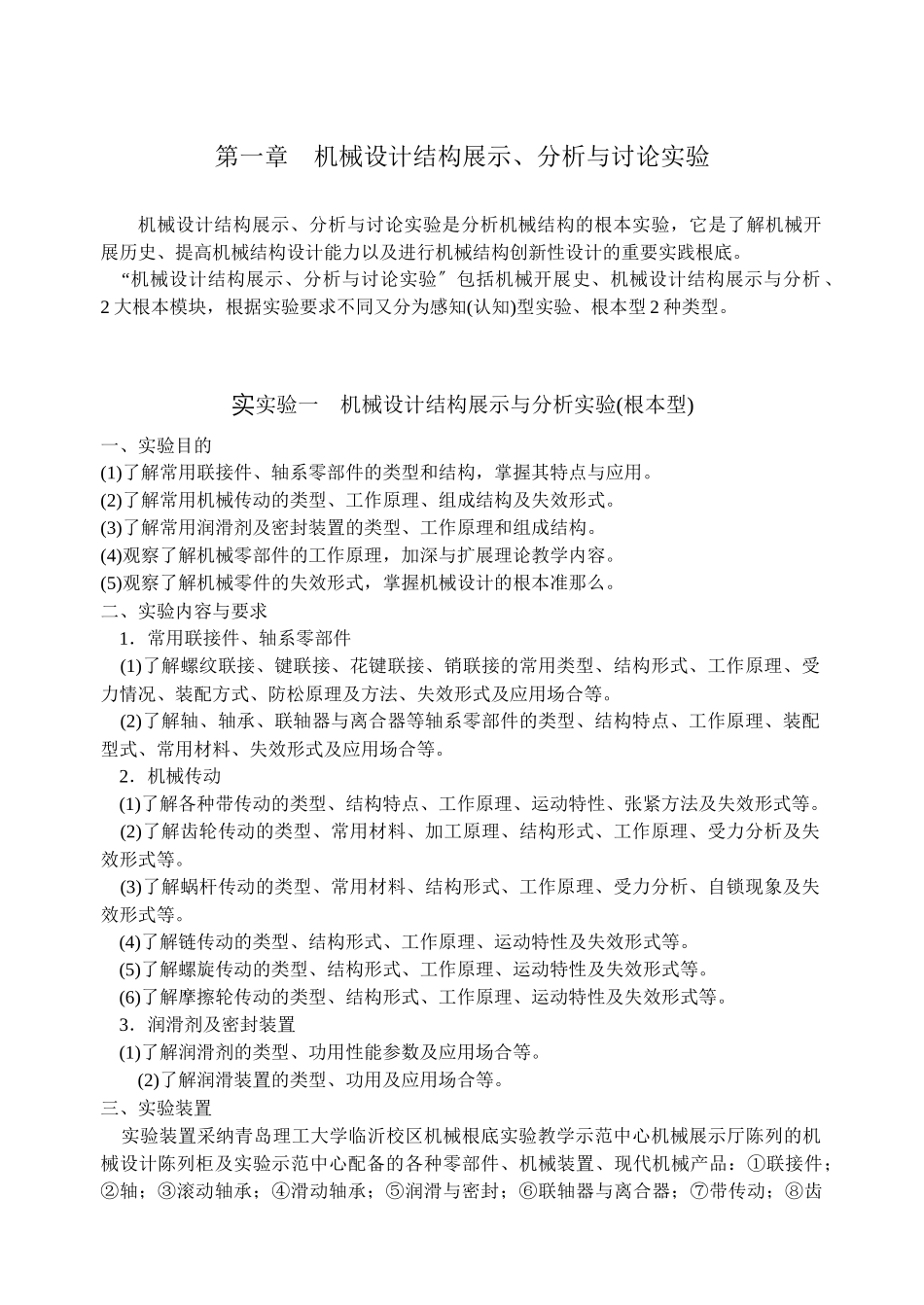

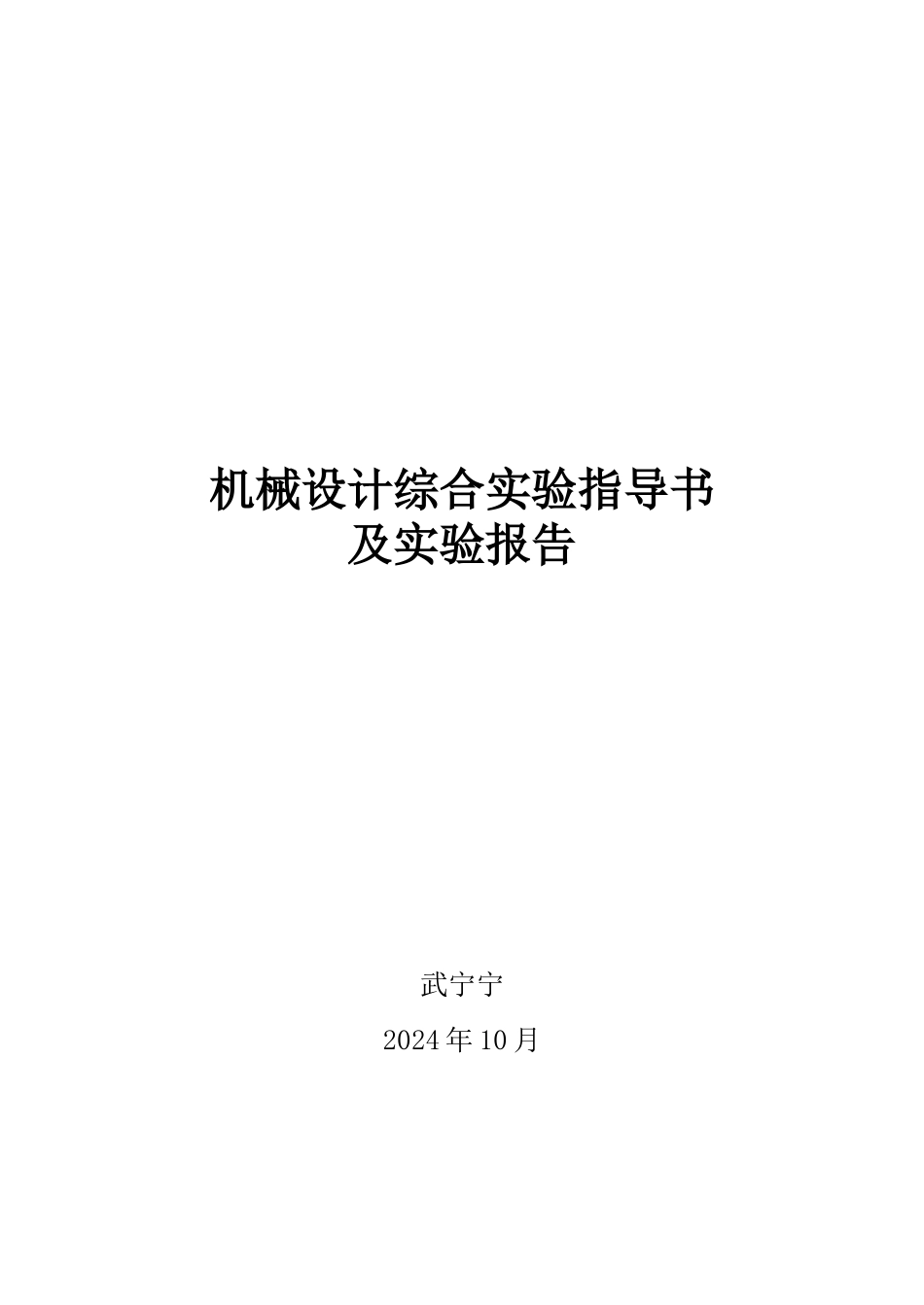

机械设计综合实验指导书及实验报告武宁宁2024 年 10 月第一章 机械设计结构展示、分析与讨论实验 机械设计结构展示、分析与讨论实验是分析机械结构的根本实验，它是了解机械开展历史、提高机械结构设计能力以及进行机械结构创新性设计的重要实践根底。 “机械设计结构展示、分析与讨论实验〞包括机械开展史、机械设计结构展示与分析 、2 大根本模块，根据实验要求不同又分为感知(认知)型实验、根本型 2 种类型。实实验一 机械设计结构展示与分析实验(根本型)一、实验目的(1)了解常用联接件、轴系零部件的类型和结构，掌握其特点与应用。(2)了解常用机械传动的类型、工作原理、组成结构及失效形式。(3)了解常用润滑剂及密封装置的类型、工作原理和组成结构。(4)观察了解机械零部件的工作原理，加深与扩展理论教学内容。(5)观察了解机械零件的失效形式，掌握机械设计的根本准那么。二、实验内容与要求 1．常用联接件、轴系零部件 (1)了解螺纹联接、键联接、花键联接、销联接的常用类型、结构形式、工作原理、受力情况、装配方式、防松原理及方法、失效形式及应用场合等。 (2)了解轴、轴承、联轴器与离合器等轴系零部件的类型、结构特点、工作原理、装配型式、常用材料、失效形式及应用场合等。 2．机械传动 (1)了解各种带传动的类型、结构特点、工作原理、运动特性、张紧方法及失效形式等。 (2)了解齿轮传动的类型、常用材料、加工原理、结构形式、工作原理、受力分析及失效形式等。 (3)了解蜗杆传动的类型、常用材料、结构形式、工作原理、受力分析、自锁现象及失效形式等。 (4)了解链传动的类型、结构形式、工作原理、运动特性及失效形式等。 (5)了解螺旋传动的类型、结构形式、工作原理、运动特性及失效形式等。 (6)了解摩擦轮传动的类型、结构形式、工作原理、运动特性及失效形式等。 3．润滑剂及密封装置 (1)了解润滑剂的类型、功用性能参数及应用场合等。(2)了解润滑装置的类型、功用及应用场合等。三、实验装置 实验装置采纳青岛理工大学临沂校区机械根底实验教学示范中心机械展示厅陈列的机械设计陈列柜及实验示范中心配备的各种零部件、机械装置、现代机械产品：①联接件；②轴；③滚动轴承；④滑动轴承；⑤润滑与密封；⑥联轴器与离合器；⑦带传动；⑧齿轮传动；⑨蜗杆传动；⑩链传动；⑩螺旋传动；⑥现代机械等。四、实验原理 1．常用联接件、轴系零部件 (1)联接及联接件。 机械是由各种不同的零件按一定的方...
