架空线路的立杆质量管理

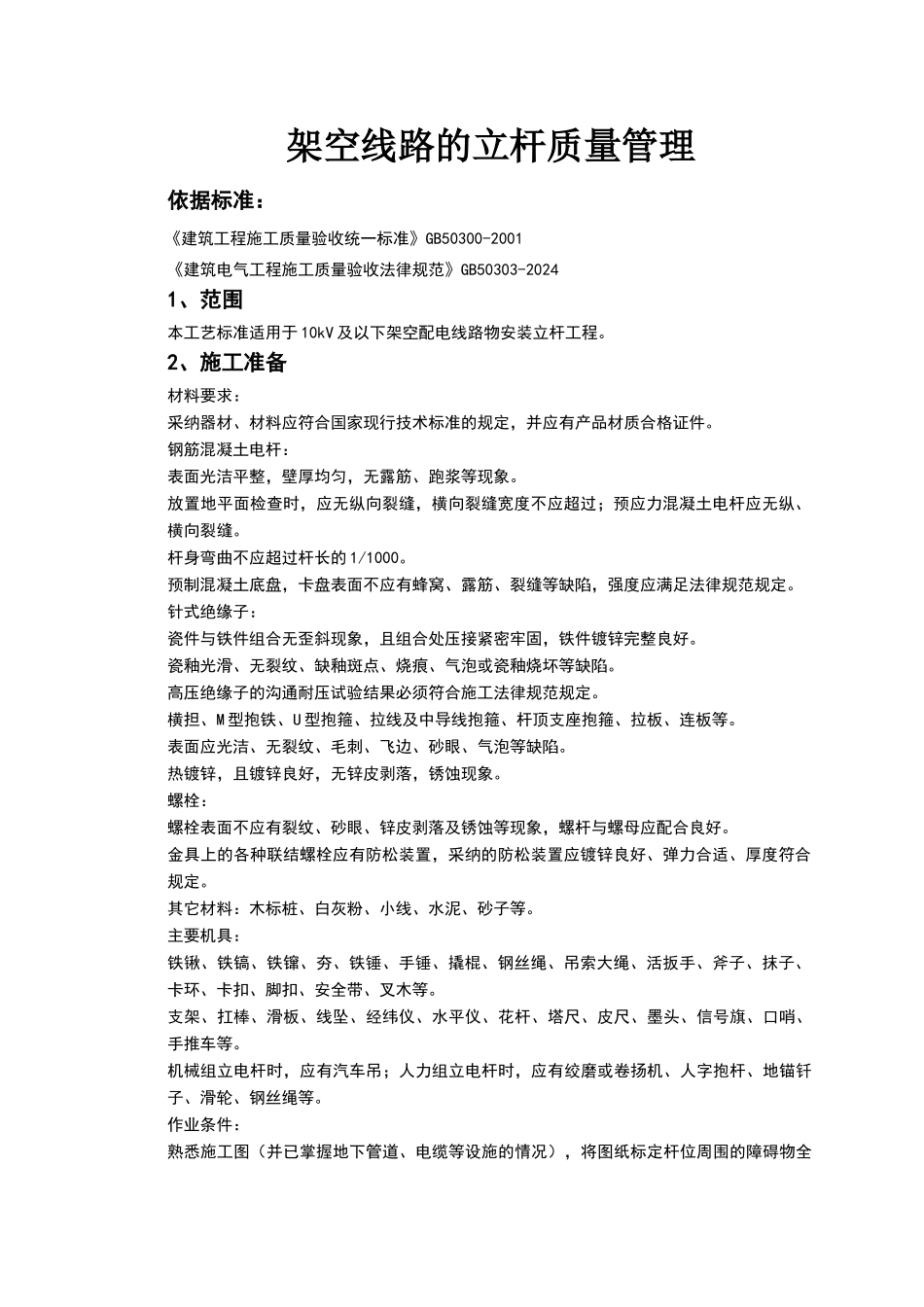

架空线路的立杆质量管理_第1页
1/5
架空线路的立杆质量管理_第2页
2/5

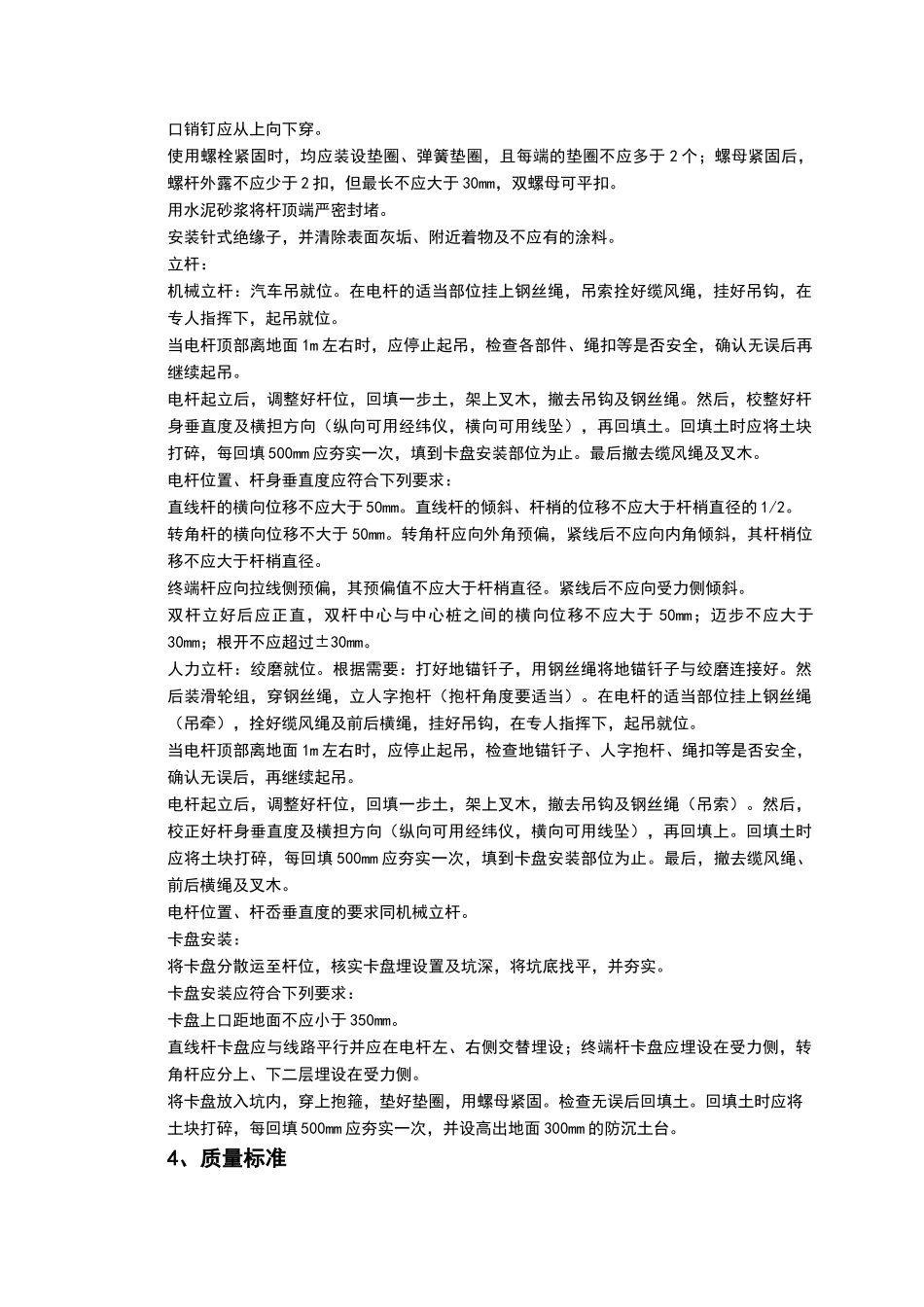

架空线路的立杆质量管理_第3页
3/5
架空线路的立杆质量管理依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20241、范围本工艺标准适用于 10kV 及以下架空配电线路物安装立杆工程。2、施工准备材料要求:采纳器材、材料应符合国家现行技术标准的规定,并应有产品材质合格证件。钢筋混凝土电杆:表面光洁平整,壁厚均匀,无露筋、跑浆等现象。放置地平面检查时,应无纵向裂缝,横向裂缝宽度不应超过;预应力混凝土电杆应无纵、横向裂缝。杆身弯曲不应超过杆长的 1/1000。预制混凝土底盘,卡盘表面不应有蜂窝、露筋、裂缝等缺陷,强度应满足法律规范规定。针式绝缘子:瓷件与铁件组合无歪斜现象,且组合处压接紧密牢固,铁件镀锌完整良好。瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。高压绝缘子的沟通耐压试验结果必须符合施工法律规范规定。横担、M 型抱铁、U 型抱箍、拉线及中导线抱箍、杆顶支座抱箍、拉板、连板等。表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。热镀锌,且镀锌良好,无锌皮剥落,锈蚀现象。螺栓:螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象,螺杆与螺母应配合良好。金具上的各种联结螺栓应有防松装置,采纳的防松装置应镀锌良好、弹力合适、厚度符合规定。其它材料:木标桩、白灰粉、小线、水泥、砂子等。主要机具:铁锹、铁镐、铁镩、夯、铁锤、手锤、撬棍、钢丝绳、吊索大绳、活扳手、斧子、抹子、卡环、卡扣、脚扣、安全带、叉木等。支架、扛棒、滑板、线坠、经纬仪、水平仪、花杆、塔尺、皮尺、墨头、信号旗、口哨、手推车等。机械组立电杆时,应有汽车吊;人力组立电杆时,应有绞磨或卷扬机、人字抱杆、地锚钎子、滑轮、钢丝绳等。作业条件:熟悉施工图(并已掌握地下管道、电缆等设施的情况),将图纸标定杆位周围的障碍物全部清除洁净。高压绝缘子的沟通耐用压试验已完成,并符合施工法律规范规定。3、操作工艺工艺流程:测位→挖坑→底盘就位→横担组装→立杆→卡盘安装测位:按设计坐标及标高测定坑位及坑深,钉好标桩,撒好灰线。挖坑:按灰线位置及深度要求挖坑。当采纳人力立杆时,坑的一面应挖出坡道。核实杆位及坑深达到要求后,平整坑底并夯实。电杆埋设深度应符合设计规定,设计未作规定时,应符合表所列数值。电杆埋设深度表杆长(m)埋深(m)注:遇有土质松软、流沙、地下水位较高等情况时,应做特别处理。坑深允许偏差不应大于+100mm、-50mm;双杆基坑...
