次悬挑屋面挑檐扣件式钢管悬挑支撑架方案

次悬挑屋面挑檐扣件式钢管悬挑支撑架方案_第1页
1/14
次悬挑屋面挑檐扣件式钢管悬挑支撑架方案_第2页
2/14
次悬挑屋面挑檐扣件式钢管悬挑支撑架方案_第3页
3/14

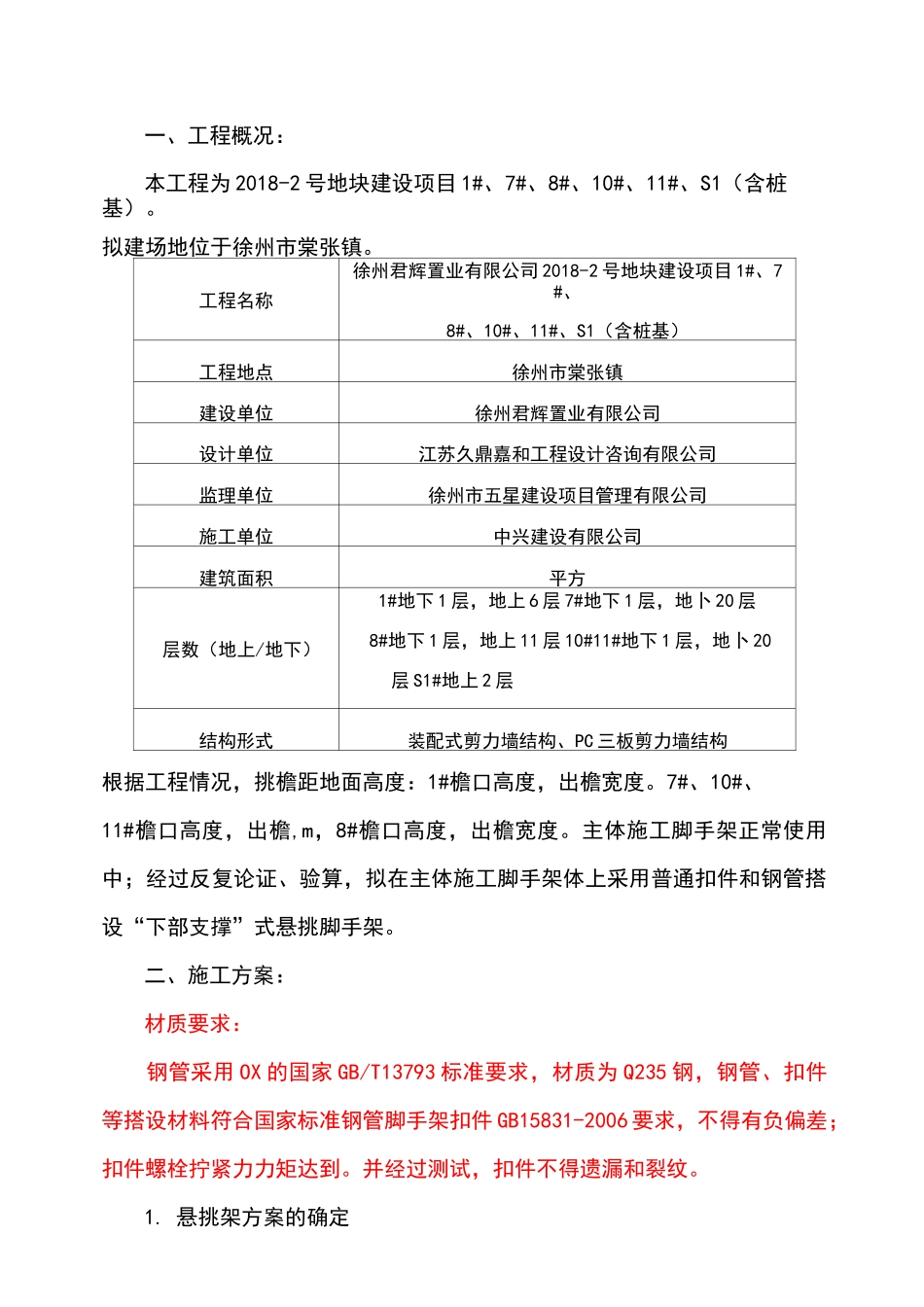

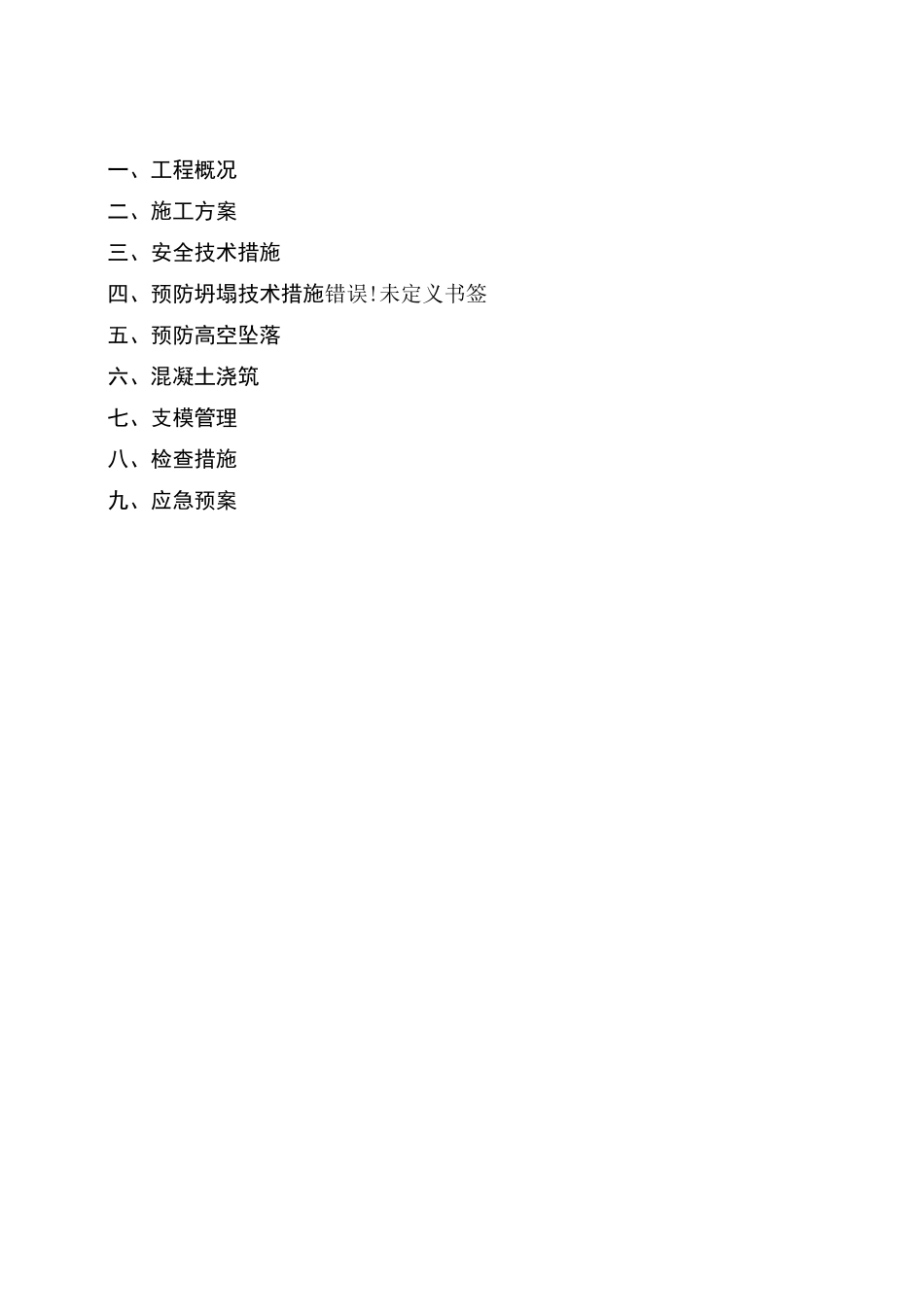

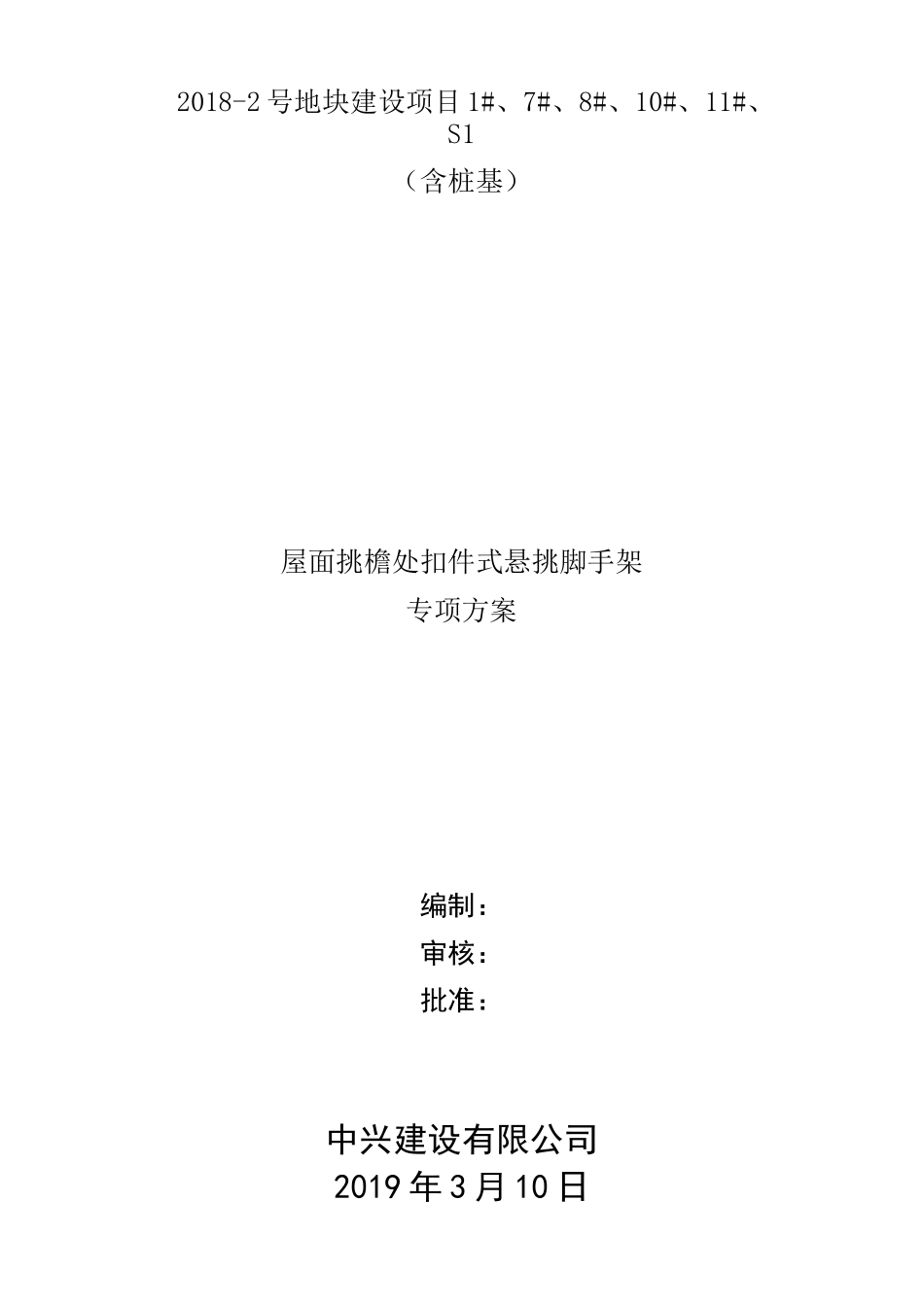

2018-2 号地块建设项目 1#、7#、8#、10#、11#、S1(含桩基)屋面挑檐处扣件式悬挑脚手架专项方案编制:审核:批准:中兴建设有限公司2019 年 3 月 10 日一、工程概况二、施工方案三、安全技术措施四、预防坍塌技术措施错误!未定义书签五、预防高空坠落六、混凝土浇筑七、支模管理八、检查措施九、应急预案一、工程概况:本工程为 2018-2 号地块建设项目 1#、7#、8#、10#、11#、S1(含桩基)。拟建场地位于徐州市棠张镇。工程名称徐州君辉置业有限公司 2018-2 号地块建设项目 1#、7#、8#、10#、11#、S1(含桩基)工程地点徐州市棠张镇建设单位徐州君辉置业有限公司设计单位江苏久鼎嘉和工程设计咨询有限公司监理单位徐州市五星建设项目管理有限公司施工单位中兴建设有限公司建筑面积平方层数(地上/地下)1#地下 1 层,地上 6 层 7#地下 1 层,地卜 20 层8#地下 1 层,地上 11 层 10#11#地下 1 层,地卜 20层 S1#地上 2 层结构形式装配式剪力墙结构、PC 三板剪力墙结构根据工程情况,挑檐距地面高度:1#檐口高度,出檐宽度。7#、10#、11#檐口高度,出檐,m,8#檐口高度,出檐宽度。主体施工脚手架正常使用中;经过反复论证、验算,拟在主体施工脚手架体上采用普通扣件和钢管搭设“下部支撑”式悬挑脚手架。二、施工方案:材质要求:钢管采用 OX 的国家 GB/T13793 标准要求,材质为 Q235 钢,钢管、扣件等搭设材料符合国家标准钢管脚手架扣件 GB15831-2006 要求,不得有负偏差;扣件螺栓拧紧力力矩达到。并经过测试,扣件不得遗漏和裂纹。1. 悬挑架方案的确定经过研究,我们采用上部悬挑下部支撑方式:。(如下图所示)。2. 悬挑架搭设情况在主体施工脚手架体上,顶层架体水平横杆处搭设垂直与大横杆外伸小横杆,间距同外架小横杆。大横杆垂直与小横杆间距,设置三道,外侧立杆高度,一道水平防护。从次底层楼面搭设斜向支撑间距同外架立杆,斜撑杆根据立杆的搭设情况对应设置。搭设顺序为:首先搭设屋面构架层悬挑架体,再搭设次底层的斜撑杆,在搭设水平防护栏杆及悬挂安全网。3. 技术要求(1)脚手架的纵横杆及大横杆与悬挑架的水平杆相连。所有水平杆均采用旋转扣件连接,不得采用对接扣件;所有扣件在使用前进行检查,不得采用有裂纹、滑扣等缺陷的扣件;扣件必须拧紧、不脱扣。(2)在屋面次底层设置 1 排斜撑杆,可以起到卸载作用,增大其稳定性。(3)在悬挑架外侧立面满挂密目安全网,水平面铺设跳板...
