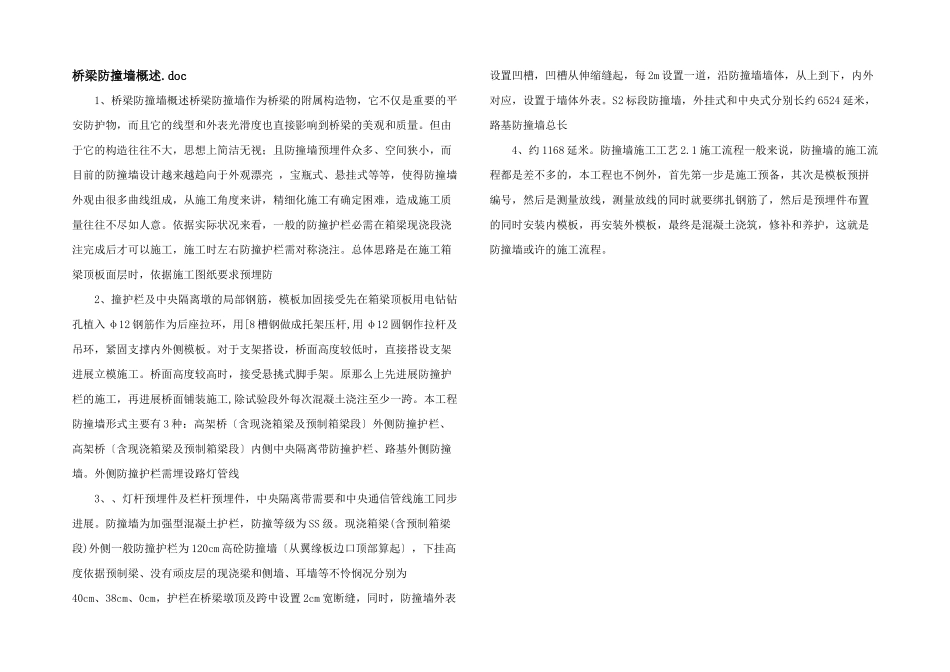

桥梁防撞墙概述.doc 1、桥梁防撞墙概述桥梁防撞墙作为桥梁的附属构造物，它不仅是重要的平安防护物，而且它的线型和外表光滑度也直接影响到桥梁的美观和质量。但由于它的构造往往不大，思想上简洁无视；且防撞墙预埋件众多、空间狭小，而目前的防撞墙设计越来越趋向于外观漂亮 ，宝瓶式、悬挂式等等，使得防撞墙外观由很多曲线组成，从施工角度来讲，精细化施工有确定困难，造成施工质量往往不尽如人意。依据实际状况来看，一般的防撞护栏必需在箱梁现浇段浇注完成后才可以施工，施工时左右防撞护栏需对称浇注。总体思路是在施工箱梁顶板面层时，依据施工图纸要求预埋防 2、撞护栏及中央隔离墩的局部钢筋，模板加固接受先在箱梁顶板用电钻钻孔植入 φ12 钢筋作为后座拉环，用[8 槽钢做成托架压杆,用 φ12 圆钢作拉杆及吊环，紧固支撑内外侧模板。对于支架搭设，桥面高度较低时，直接搭设支架进展立模施工。桥面高度较高时，接受悬挑式脚手架。原那么上先进展防撞护栏的施工，再进展桥面铺装施工,除试验段外每次混凝土浇注至少一跨。本工程防撞墙形式主要有 3 种：高架桥〔含现浇箱梁及预制箱梁段〕外侧防撞护栏、高架桥〔含现浇箱梁及预制箱梁段〕内侧中央隔离带防撞护栏、路基外侧防撞墙。外侧防撞护栏需埋设路灯管线 3、、灯杆预埋件及栏杆预埋件，中央隔离带需要和中央通信管线施工同步进展。防撞墙为加强型混凝土护栏，防撞等级为 SS 级。现浇箱梁(含预制箱梁段)外侧一般防撞护栏为 120cm 高砼防撞墙〔从翼缘板边口顶部算起〕，下挂高度依据预制梁、没有顽皮层的现浇梁和侧墙、耳墙等不怜悯况分别为40cm、38cm、0cm，护栏在桥梁墩顶及跨中设置 2cm 宽断缝，同时，防撞墙外表设置凹槽，凹槽从伸缩缝起，每 2m 设置一道，沿防撞墙墙体，从上到下，内外对应，设置于墙体外表。S2 标段防撞墙，外挂式和中央式分别长约 6524 延米，路基防撞墙总长 4、约 1168 延米。防撞墙施工工艺 2.1 施工流程一般来说，防撞墙的施工流程都是差不多的，本工程也不例外，首先第一步是施工预备，其次是模板预拼编号，然后是测量放线，测量放线的同时就要绑扎钢筋了，然后是预埋件布置的同时安装内模板，再安装外模板，最终是混凝土浇筑，修补和养护，这就是防撞墙或许的施工流程。
