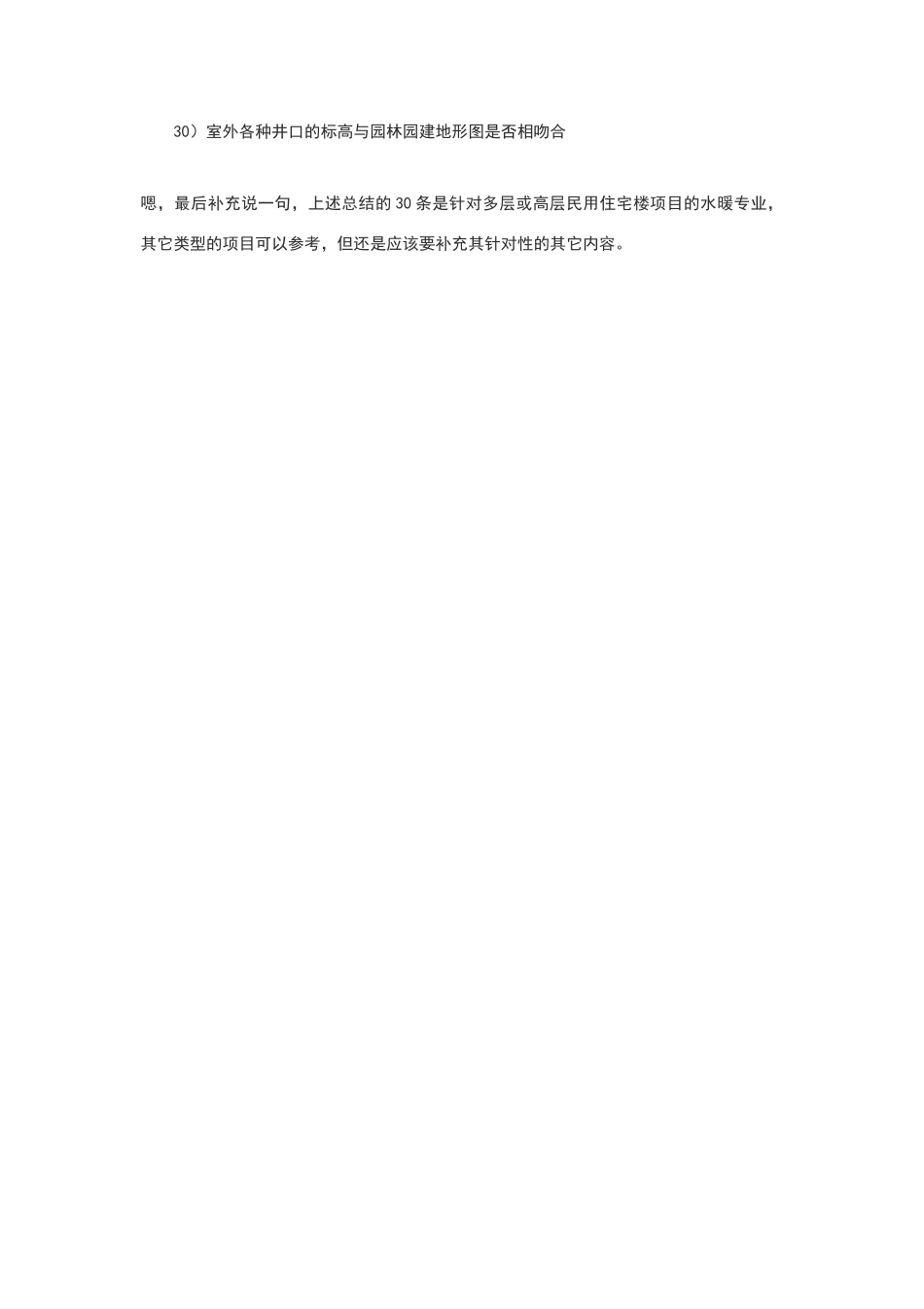

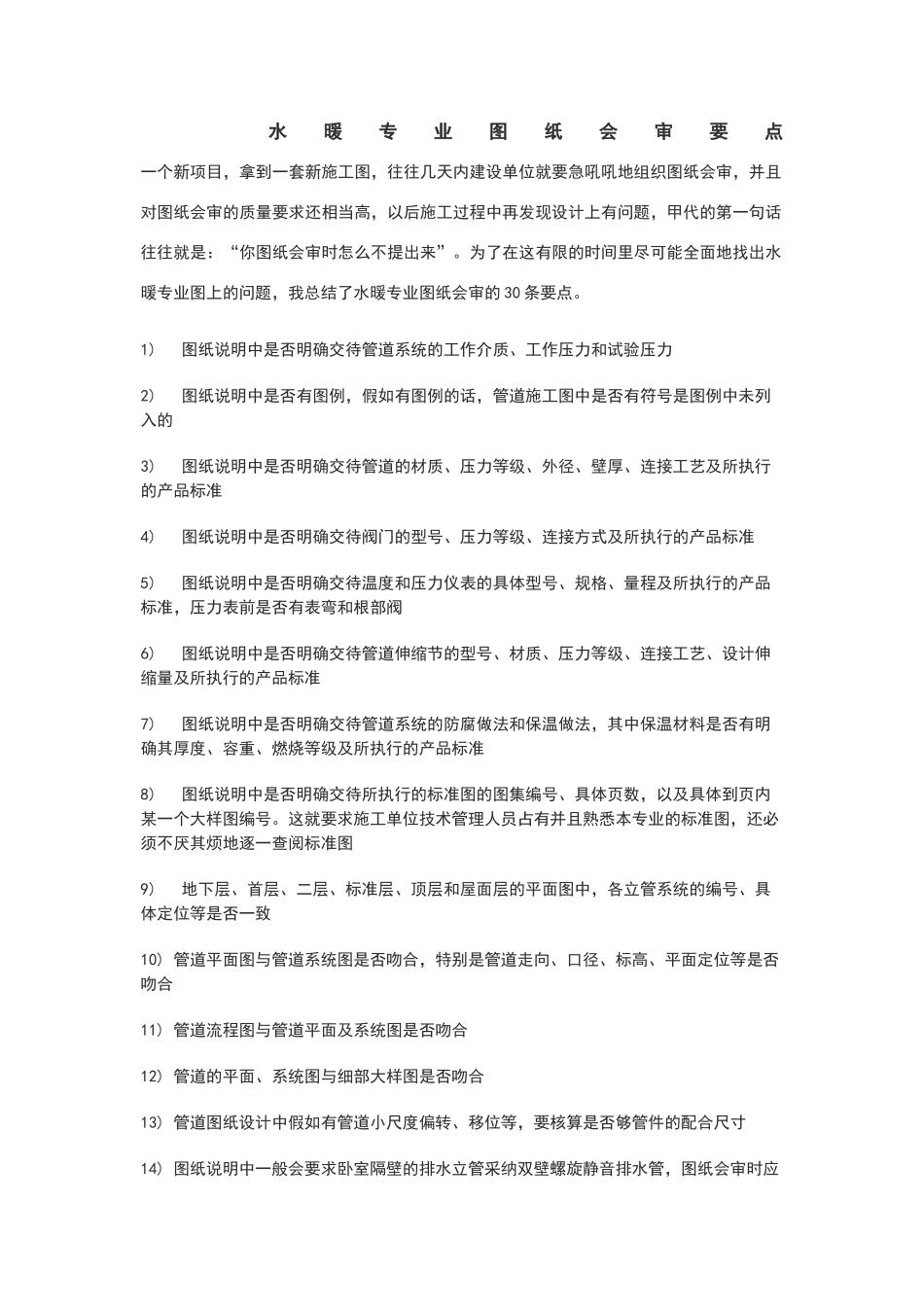

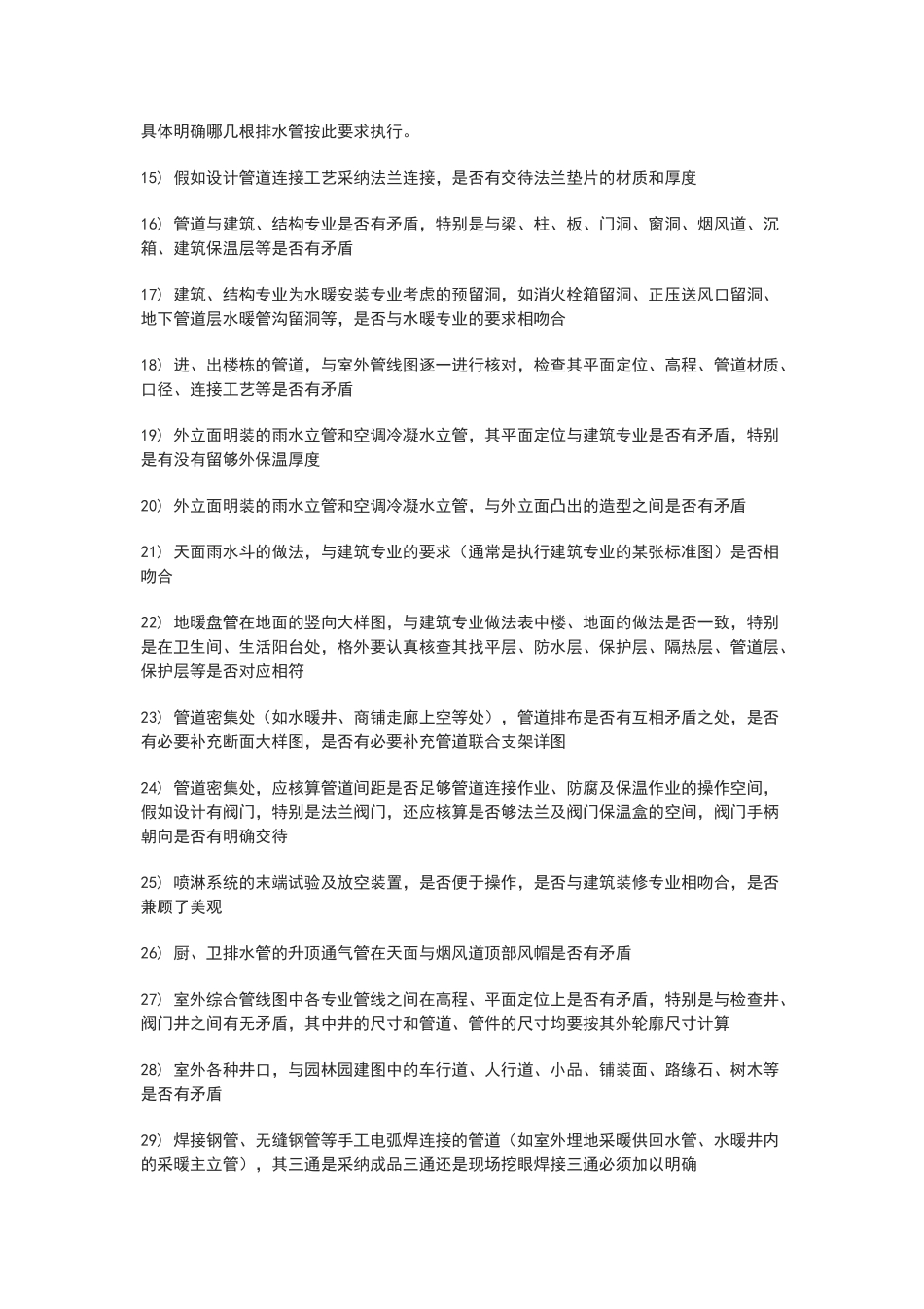

水暖专业图纸会审要点 一个新项目,拿到一套新施工图,往往几天内建设单位就要急吼吼地组织图纸会审,并且对图纸会审的质量要求还相当高,以后施工过程中再发现设计上有问题,甲代的第一句话往往就是:“你图纸会审时怎么不提出来”。为了在这有限的时间里尽可能全面地找出水暖专业图上的问题,我总结了水暖专业图纸会审的 30 条要点。1) 图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力2) 图纸说明中是否有图例,假如有图例的话,管道施工图中是否有符号是图例中未列入的3) 图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准4) 图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准5) 图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准,压力表前是否有表弯和根部阀6) 图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准7) 图纸说明中是否明确交待管道系统的防腐做法和保温做法,其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准8) 图纸说明中是否明确交待所执行的标准图的图集编号、具体页数,以及具体到页内某一个大样图编号。这就要求施工单位技术管理人员占有并且熟悉本专业的标准图,还必须不厌其烦地逐一查阅标准图9) 地下层、首层、二层、标准层、顶层和屋面层的平面图中,各立管系统的编号、具体定位等是否一致10) 管道平面图与管道系统图是否吻合,特别是管道走向、口径、标高、平面定位等是否吻合11) 管道流程图与管道平面及系统图是否吻合12) 管道的平面、系统图与细部大样图是否吻合13) 管道图纸设计中假如有管道小尺度偏转、移位等,要核算是否够管件的配合尺寸14) 图纸说明中一般会要求卧室隔壁的排水立管采纳双壁螺旋静音排水管,图纸会审时应具体明确哪几根排水管按此要求执行。15) 假如设计管道连接工艺采纳法兰连接,是否有交待法兰垫片的材质和厚度16) 管道与建筑、结构专业是否有矛盾,特别是与梁、柱、板、门洞、窗洞、烟风道、沉箱、建筑保温层等是否有矛盾17) 建筑、结构专业为水暖安装专业考虑的预留洞,如消火栓箱留洞、正压送风口留洞、地下管道层水暖管沟留洞等,是否与水暖专业的要求相吻合18) 进、出楼栋的管道,与室外管线图逐一进行核对,检查其平面定位、高程、管道材质、口径、连接工艺等是否有矛盾19) 外立面明装...
