涂塑复合钢管安装指导

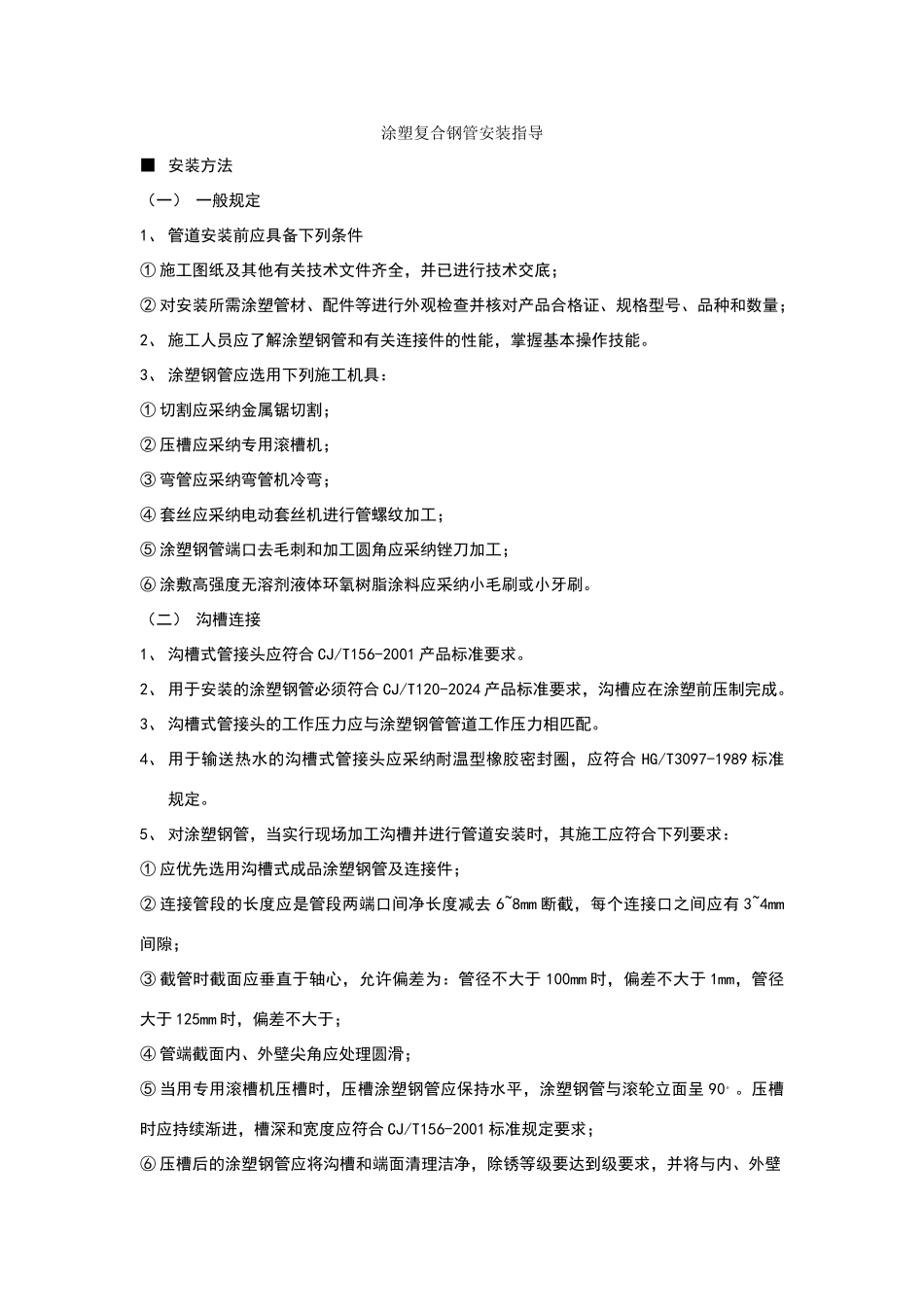

涂塑复合钢管安装指导_第1页
1/3

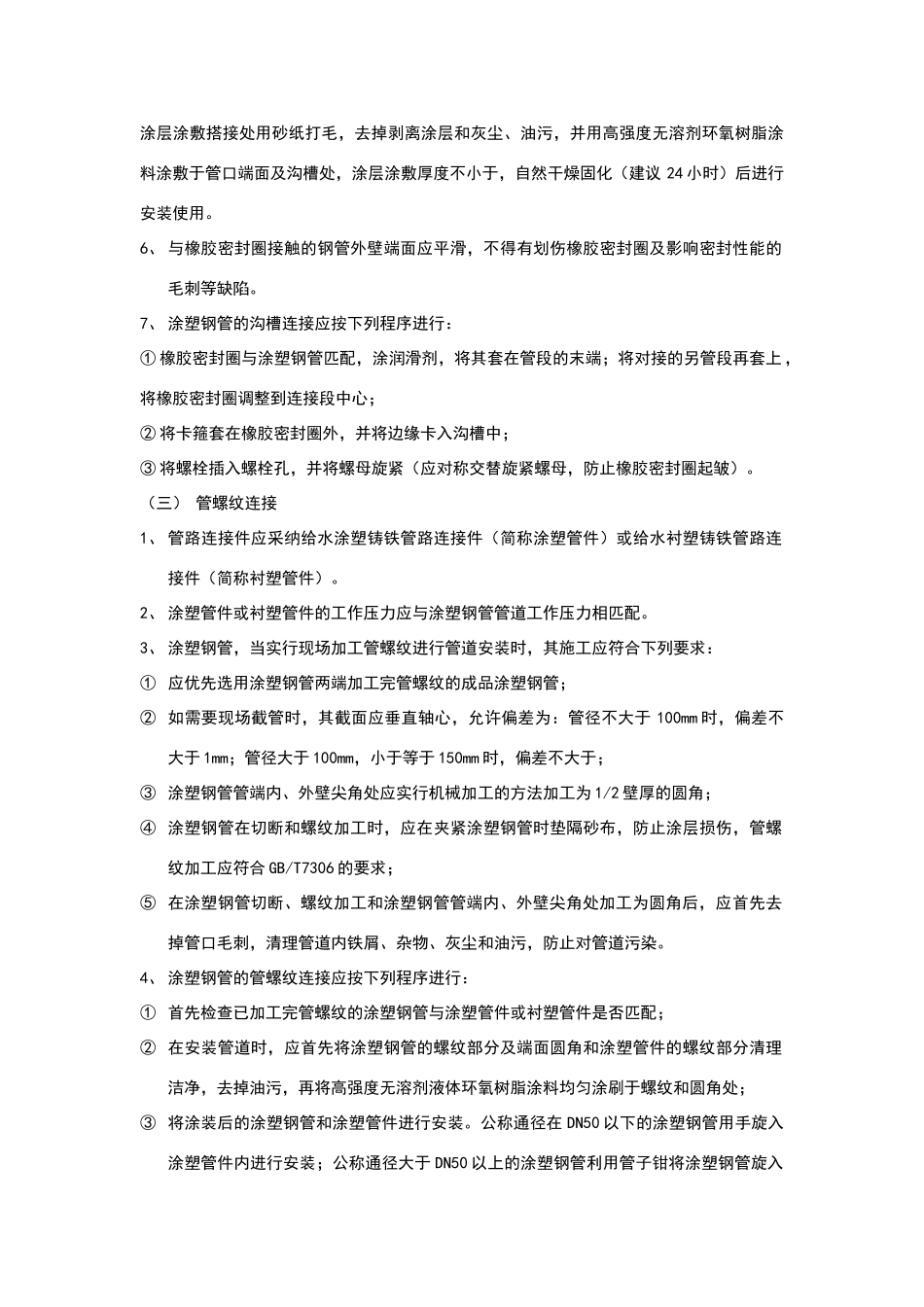

涂塑复合钢管安装指导_第2页
2/3

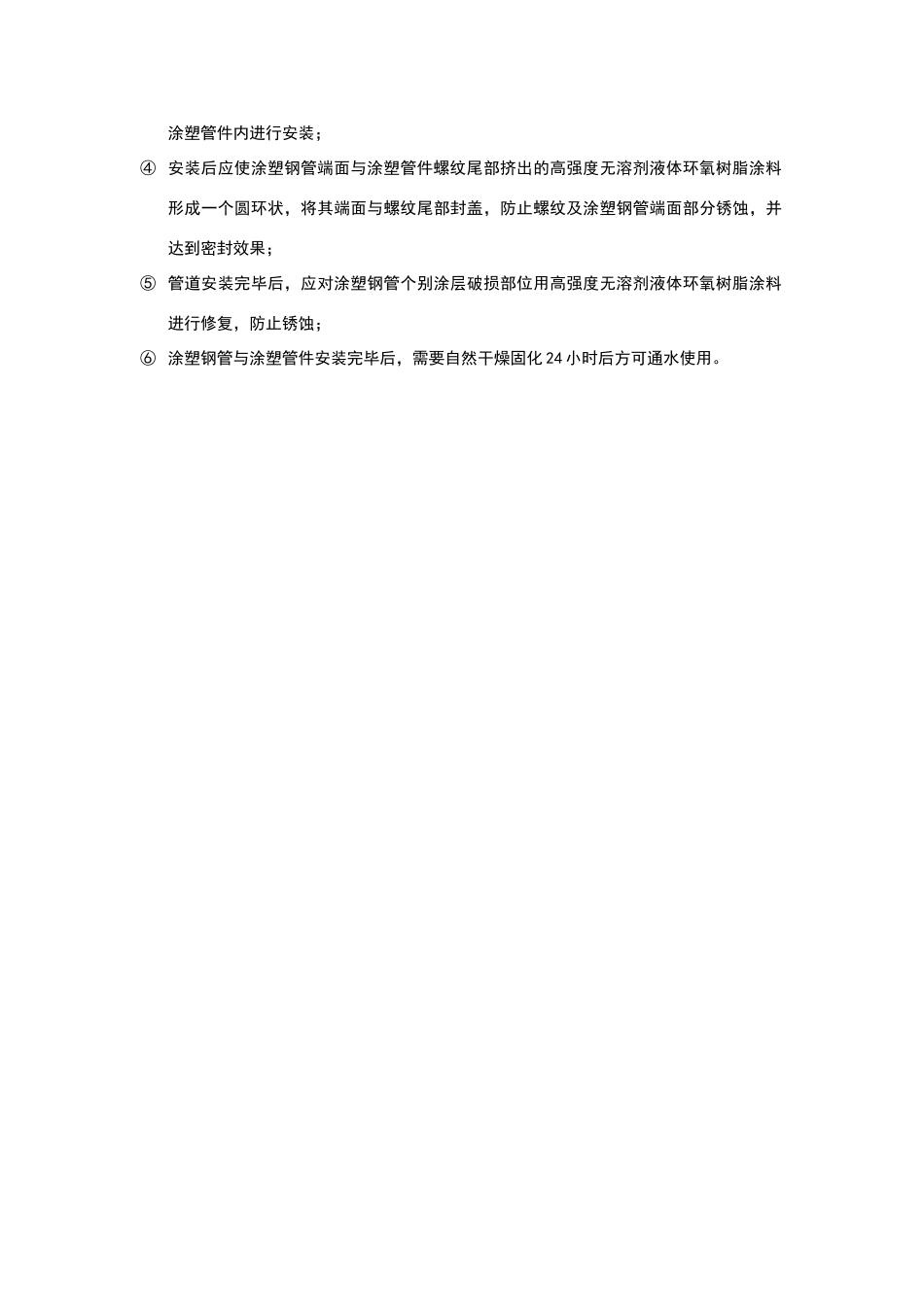

涂塑复合钢管安装指导_第3页
3/3
涂塑复合钢管安装指导■ 安装方法(一) 一般规定1、 管道安装前应具备下列条件① 施工图纸及其他有关技术文件齐全,并已进行技术交底;② 对安装所需涂塑管材、配件等进行外观检查并核对产品合格证、规格型号、品种和数量;2、 施工人员应了解涂塑钢管和有关连接件的性能,掌握基本操作技能。3、 涂塑钢管应选用下列施工机具:① 切割应采纳金属锯切割;② 压槽应采纳专用滚槽机;③ 弯管应采纳弯管机冷弯;④ 套丝应采纳电动套丝机进行管螺纹加工;⑤ 涂塑钢管端口去毛刺和加工圆角应采纳锉刀加工;⑥ 涂敷高强度无溶剂液体环氧树脂涂料应采纳小毛刷或小牙刷。(二) 沟槽连接1、 沟槽式管接头应符合 CJ/T156-2001 产品标准要求。2、 用于安装的涂塑钢管必须符合 CJ/T120-2024 产品标准要求,沟槽应在涂塑前压制完成。3、 沟槽式管接头的工作压力应与涂塑钢管管道工作压力相匹配。4、 用于输送热水的沟槽式管接头应采纳耐温型橡胶密封圈,应符合 HG/T3097-1989 标准规定。5、 对涂塑钢管,当实行现场加工沟槽并进行管道安装时,其施工应符合下列要求:① 应优先选用沟槽式成品涂塑钢管及连接件;② 连接管段的长度应是管段两端口间净长度减去 6~8mm 断截,每个连接口之间应有 3~4mm间隙;③ 截管时截面应垂直于轴心,允许偏差为:管径不大于 100mm 时,偏差不大于 1mm,管径大于 125mm 时,偏差不大于;④ 管端截面内、外壁尖角应处理圆滑;⑤ 当用专用滚槽机压槽时,压槽涂塑钢管应保持水平,涂塑钢管与滚轮立面呈 90。。压槽时应持续渐进,槽深和宽度应符合 CJ/T156-2001 标准规定要求;⑥ 压槽后的涂塑钢管应将沟槽和端面清理洁净,除锈等级要达到级要求,并将与内、外壁涂层涂敷搭接处用砂纸打毛,去掉剥离涂层和灰尘、油污,并用高强度无溶剂环氧树脂涂料涂敷于管口端面及沟槽处,涂层涂敷厚度不小于,自然干燥固化(建议 24 小时)后进行安装使用。6、 与橡胶密封圈接触的钢管外壁端面应平滑,不得有划伤橡胶密封圈及影响密封性能的毛刺等缺陷。7、 涂塑钢管的沟槽连接应按下列程序进行:① 橡胶密封圈与涂塑钢管匹配,涂润滑剂,将其套在管段的末端;将对接的另管段再套上 ,将橡胶密封圈调整到连接段中心;② 将卡箍套在橡胶密封圈外,并将边缘卡入沟槽中;③ 将螺栓插入螺栓孔,并将螺母旋紧(应对称交替旋紧螺母,防止橡胶密封圈起皱)。(三) 管螺纹连接1、 管路连接件应采纳给...
