消防配件标准安装、布线、接线图

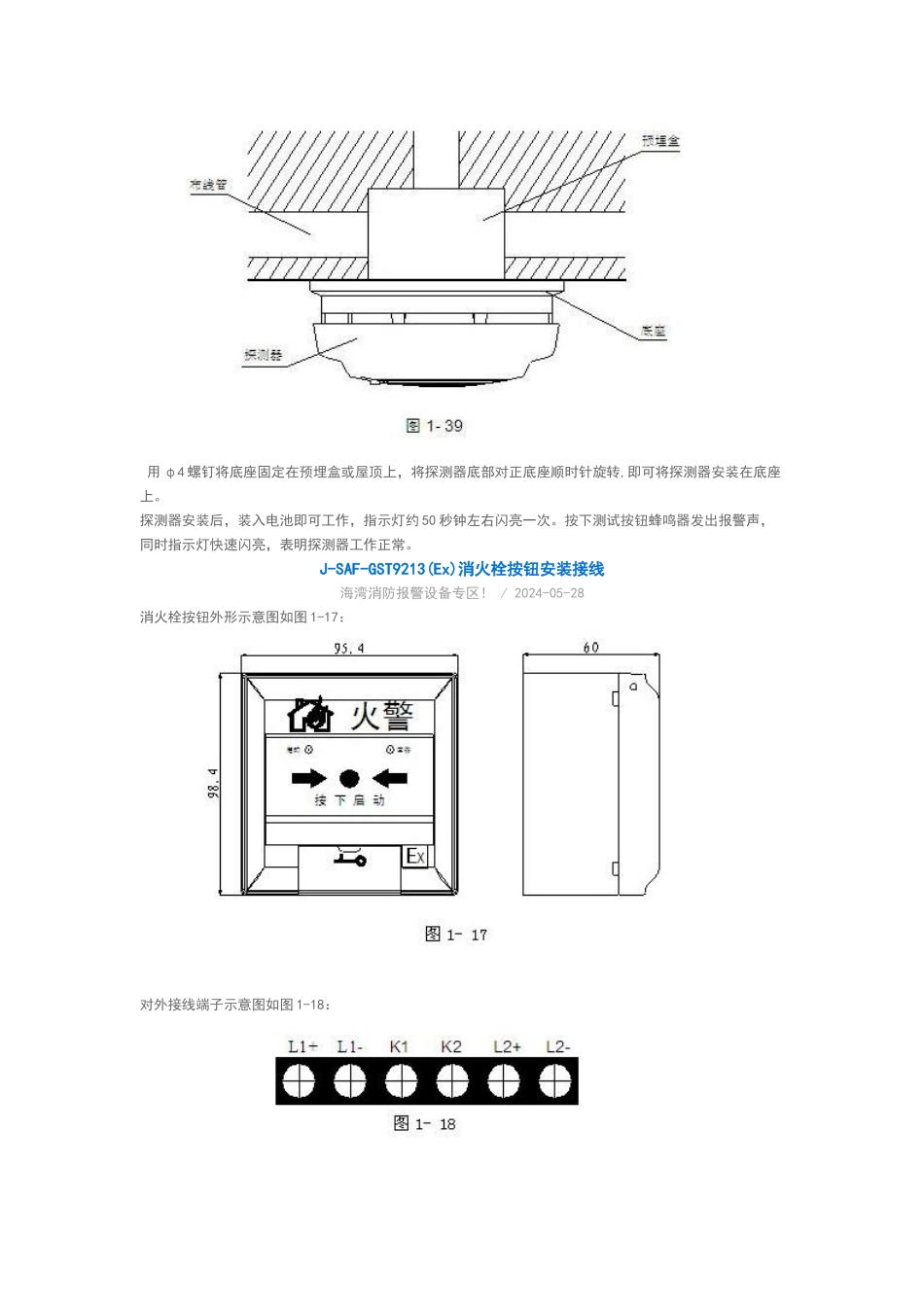

消防配件标准安装、布线、接线图JTY-GF-GST103/B 独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2024-06-09JTY-GF-GST103/B 独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图 1-37：安装 DZ-04 型吸顶式探测器底座，安装底座示意图如图 1-38： 四、JTY-GF-GST103/B 独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图 1-39： 用 φ4 螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。探测器安装后，装入电池即可工作，指示灯约 50 秒钟左右闪亮一次。按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2024-05-28消火栓按钮外形示意图如图 1-17： 对外接线端子示意图如图 1-18： 其中： L1+、L1-：接安全栅本安侧 K1、K2：常开输出端子 L2+、L2-：接下一按钮或终端电阻 具体接线参见第一章节 GST-LD-8331 编址接口模块接线说明。 布线要求：电缆均选用截面积≥的本安电缆，且电缆间分布电容不得大于 μF，分布电感不得大于。 消火栓按钮采纳明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图 1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图 1-20；安装孔距为 60mm。 GST-MD-M9514 型火灾光警报器安装与接线海湾消防报警设备专区！ / 2024-05-22 火灾光警报器的外形结构示意图如图 2-23： 火灾光警报器采纳明装，进线管预埋安装，将底盒安装在 86H50 型预埋盒上，安装方法与 GST-LD-8319 型输入模块相同。 火灾光警报器正中处有一红色高亮度发光区，当对应的探测器触发时，该区红灯闪亮。火灾光警报器的对外端子示意图如图 2-24：其中： Z1、Z2 为与对应探测器信号二总线的接线端子 布线要求：Z1、Z2 信号总线采截面积≥的阻燃 RVS 型双绞线。海湾 GST-LD-8302 切换模块安装及布线海湾消防报警设备专区！ / 2024-05-02本编址接口模块采纳明装，当进线管预埋时，可将底盒安装在 86H50 型预埋盒上，安装方法如图 2-38；当进线管明装时，采纳 B-9310 型后备盒安装方式。底盒与上盖间采纳拔插式结构安装，拆卸简单方便...
