螺杆式制冷压缩机组的组成及工作原理

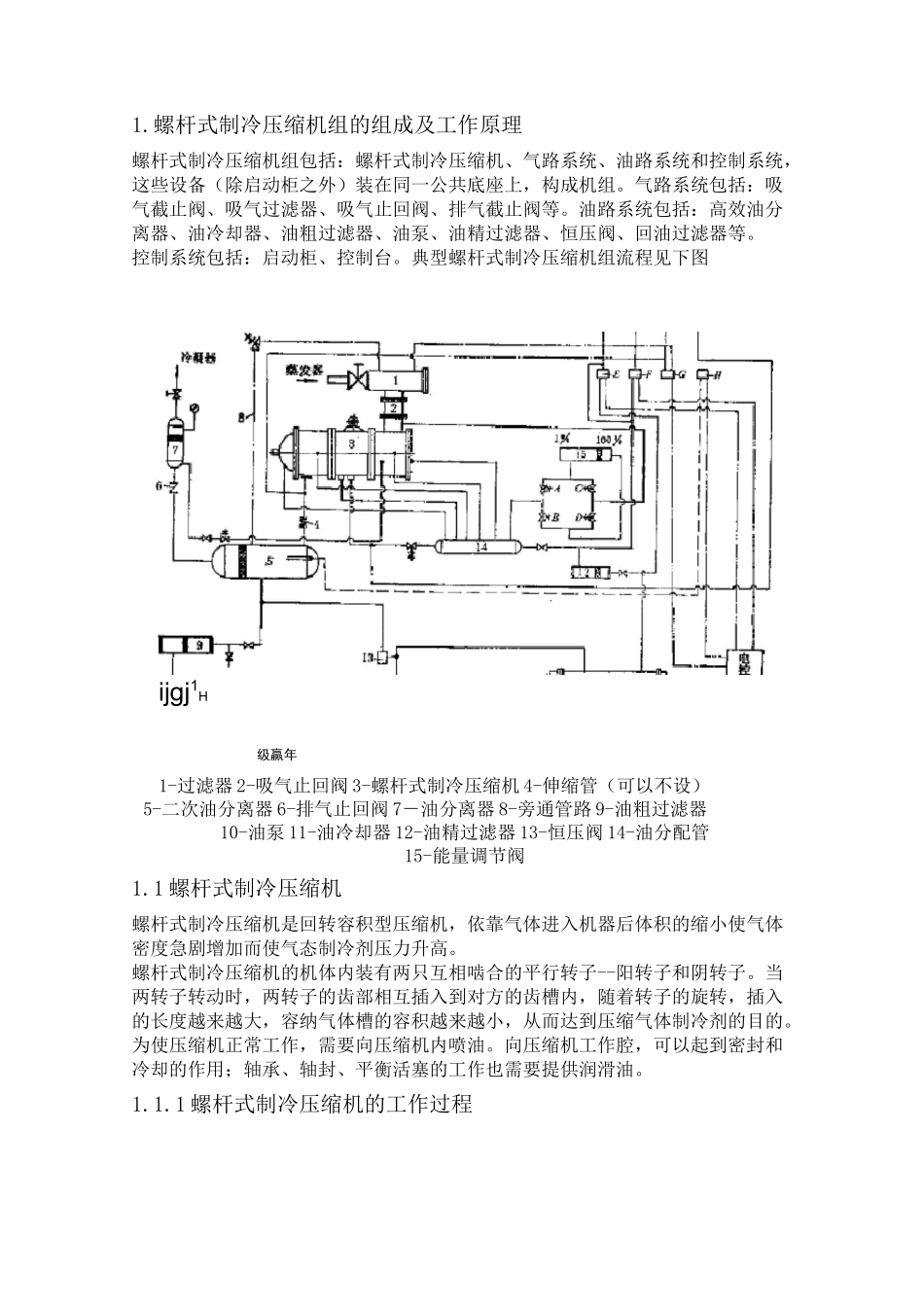

螺杆式制冷压缩机组的组成及工作原理_第1页
1/25

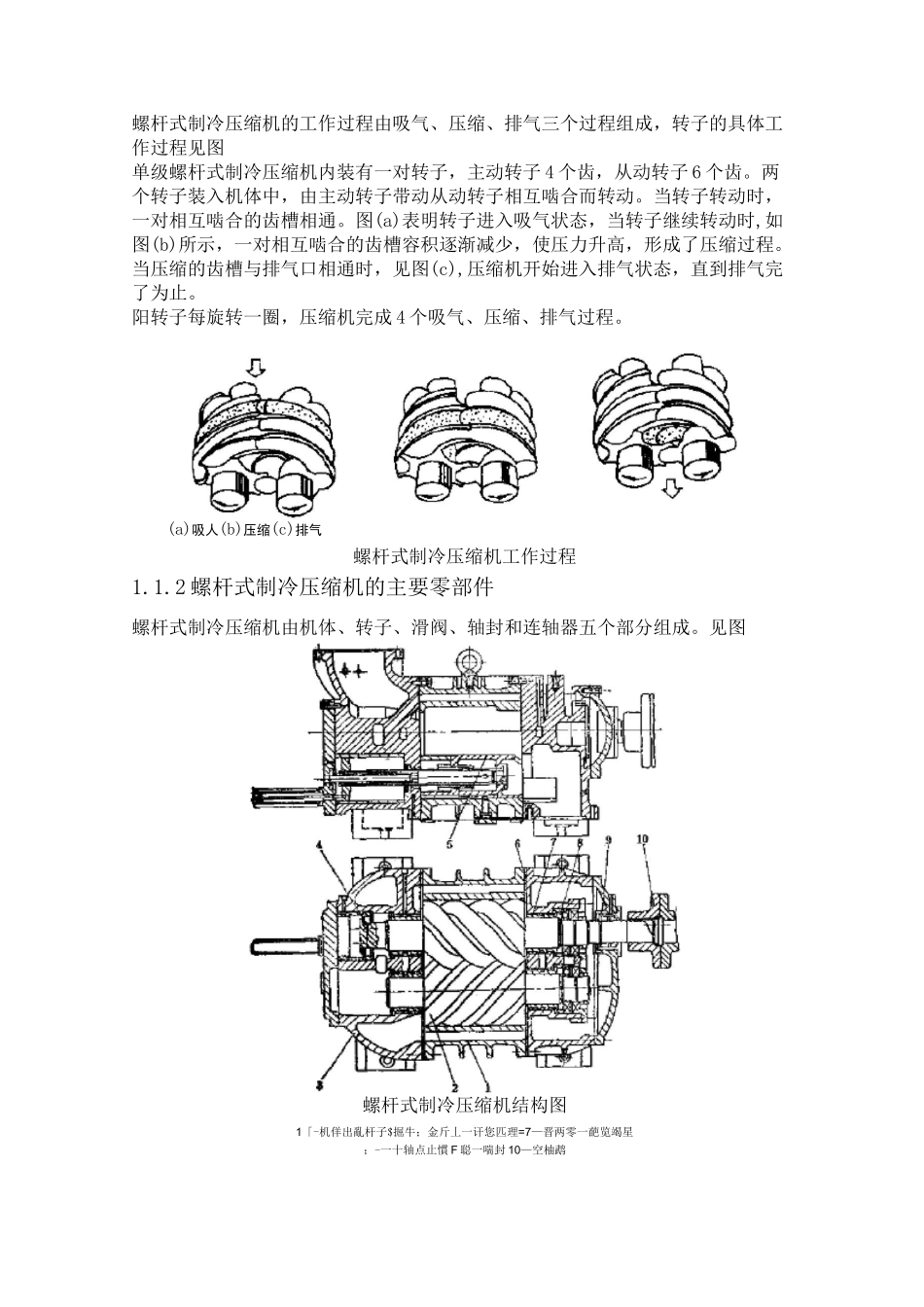

螺杆式制冷压缩机组的组成及工作原理_第2页
2/25

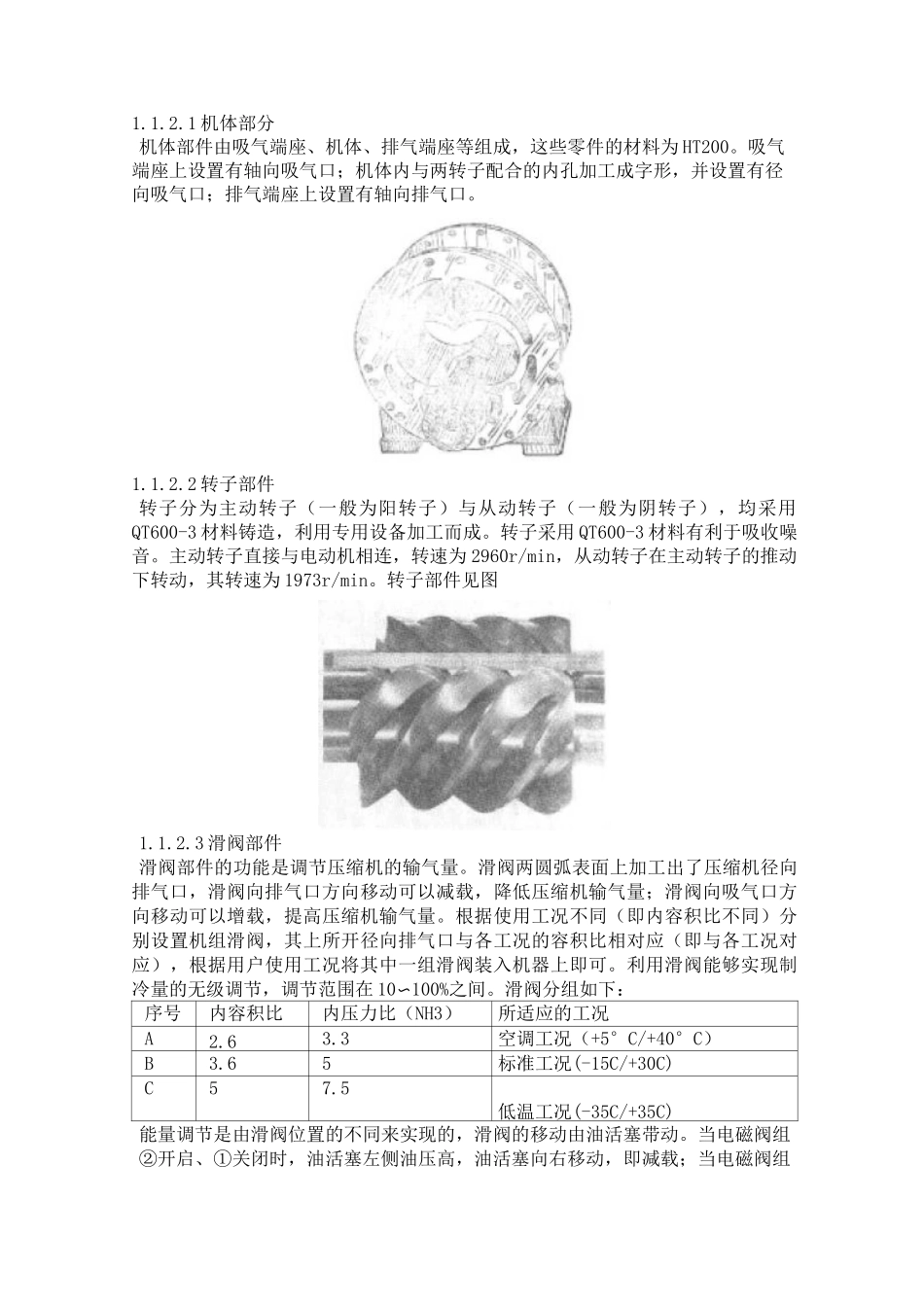

螺杆式制冷压缩机组的组成及工作原理_第3页
3/25
1.螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括:螺杆式制冷压缩机、气路系统、油路系统和控制系统,这些设备(除启动柜之外)装在同一公共底座上,构成机组。气路系统包括:吸气截止阀、吸气过滤器、吸气止回阀、排气截止阀等。油路系统包括:高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。控制系统包括:启动柜、控制台。典型螺杆式制冷压缩机组流程见下图ijgj1H级赢年1-过滤器 2-吸气止回阀 3-螺杆式制冷压缩机 4-伸缩管(可以不设)5-二次油分离器 6-排气止回阀 7-油分离器 8-旁通管路 9-油粗过滤器10-油泵 11-油冷却器 12-油精过滤器 13-恒压阀 14-油分配管15-能量调节阀1.1 螺杆式制冷压缩机螺杆式制冷压缩机是回转容积型压缩机,依靠气体进入机器后体积的缩小使气体密度急剧增加而使气态制冷剂压力升高。螺杆式制冷压缩机的机体内装有两只互相啮合的平行转子--阳转子和阴转子。当两转子转动时,两转子的齿部相互插入到对方的齿槽内,随着转子的旋转,插入的长度越来越大,容纳气体槽的容积越来越小,从而达到压缩气体制冷剂的目的。为使压缩机正常工作,需要向压缩机内喷油。向压缩机工作腔,可以起到密封和冷却的作用;轴承、轴封、平衡活塞的工作也需要提供润滑油。1.1.1 螺杆式制冷压缩机的工作过程螺杆式制冷压缩机的工作过程由吸气、压缩、排气三个过程组成,转子的具体工作过程见图单级螺杆式制冷压缩机内装有一对转子,主动转子 4 个齿,从动转子 6 个齿。两个转子装入机体中,由主动转子带动从动转子相互啮合而转动。当转子转动时,一对相互啮合的齿槽相通。图(a)表明转子进入吸气状态,当转子继续转动时,如图(b)所示,一对相互啮合的齿槽容积逐渐减少,使压力升高,形成了压缩过程。当压缩的齿槽与排气口相通时,见图(c),压缩机开始进入排气状态,直到排气完了为止。阳转子每旋转一圈,压缩机完成 4 个吸气、压缩、排气过程。(a)吸人(b)压缩(c)排气螺杆式制冷压缩机工作过程1.1.2 螺杆式制冷压缩机的主要零部件螺杆式制冷压缩机由机体、转子、滑阀、轴封和连轴器五个部分组成。见图螺杆式制冷压缩机结构图1「-机佯出亂杆子$掘牛;金斤丄一讦您匹理=7—晋两零一葩览竭星;-一十轴点止慣 F 聪一喘封 10—空柚鹉1.1.2.1 机体部分机体部件由吸气端座、机体、排气端座等组成,这些零件的材料为 HT200。吸气端座上设置有轴向吸气口;机体内与两转子配合的内孔...
