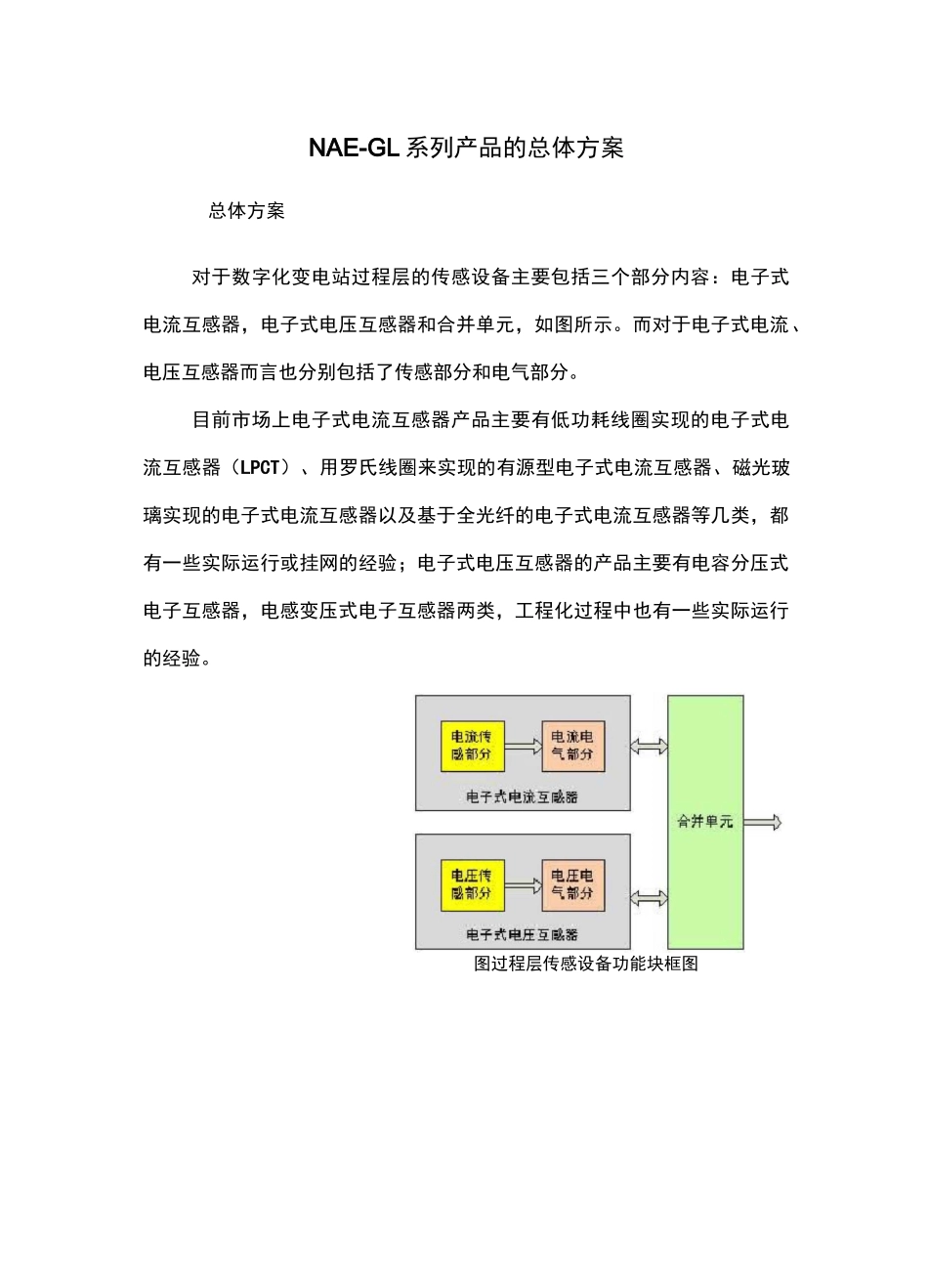

NAE-GL 系列全光纤电子式电流互感器应用与校验@2 寻砌颌§5 褰田动NAE-GL 系列产品的总体方案总体方案对于数字化变电站过程层的传感设备主要包括三个部分内容：电子式电流互感器，电子式电压互感器和合并单元，如图所示。而对于电子式电流、电压互感器而言也分别包括了传感部分和电气部分。目前市场上电子式电流互感器产品主要有低功耗线圈实现的电子式电流互感器（LPCT）、用罗氏线圈来实现的有源型电子式电流互感器、磁光玻璃实现的电子式电流互感器以及基于全光纤的电子式电流互感器等几类，都有一些实际运行或挂网的经验；电子式电压互感器的产品主要有电容分压式电子互感器，电感变压式电子互感器两类，工程化过程中也有一些实际运行的经验。图过程层传感设备功能块框图全光纤电子式互感器应用功能与连接图示出了过程层传感设备应用功能与连接示意图。可以看出，电流光纤敏感环通过光纤与电流电气单元相连接，电压敏感源通过屏蔽电缆（对电容分压式电子互感器而言）或光缆（对光晶体作为敏感源而言）与电压电气单元相连。电气单元一方面接受来自合并单元的同步时钟信号对数据进行同步，另一方面将测定的数据传送到合并单元中。电气单元还留有通讯接口，用于同当地的手持验证终端进行信息交换，用来查验电流、电压的数值等数据。合并单元接受来自外部的时钟对时信号，也发出多路时钟同步信号用于电气单元内数据同步；合并单元接受来自多路电气单元的数据，处理后输出多路数据信号用于相关的保护和测量等使用。图过程层传感设备应用功能与连接示意图EMSIHL'古田€I;・胃耳毛护T\H 松丹於诜妄鑿冉式聲我简単描建NAE-G 系列产品的型号选择订货时，除了上述型号选择的信息外，还应当关注以下的信息。1.3.1 型号选择1.3.2 订货须知电台单耳为合升单冗的皿2NAE-GL 系列全光纤电子式电流互感器概要由国电南瑞科技股份有限公司（以下简称“国电南瑞”）、北京航天时代光电科技有限公司（隶属于中国航天九院，以下简称“航天时代”）联合成立的南瑞航天（北京）电气控制技术有限公司（以下简称“南瑞航天”）作为国电南瑞光学技术的科研开发基地，在光纤陀螺技术的基础上，经过多年的研发和技术积累，成功开发出全光纤电子式互感器，取得了多项科技成果。国电南瑞是航天时代和南瑞航天唯一授权进行光学电子式互感器的科研生产、工程设计与技术实施的单位，具有整套智能变电站的解决方案，可以为用户提供“交钥匙工程”，具有强大的开发、市场、...
