各类转盘轴承性能参数汇总

各类转盘轴承性能参数汇总_第1页
1/13
各类转盘轴承性能参数汇总_第2页
2/13
各类转盘轴承性能参数汇总_第3页
3/13

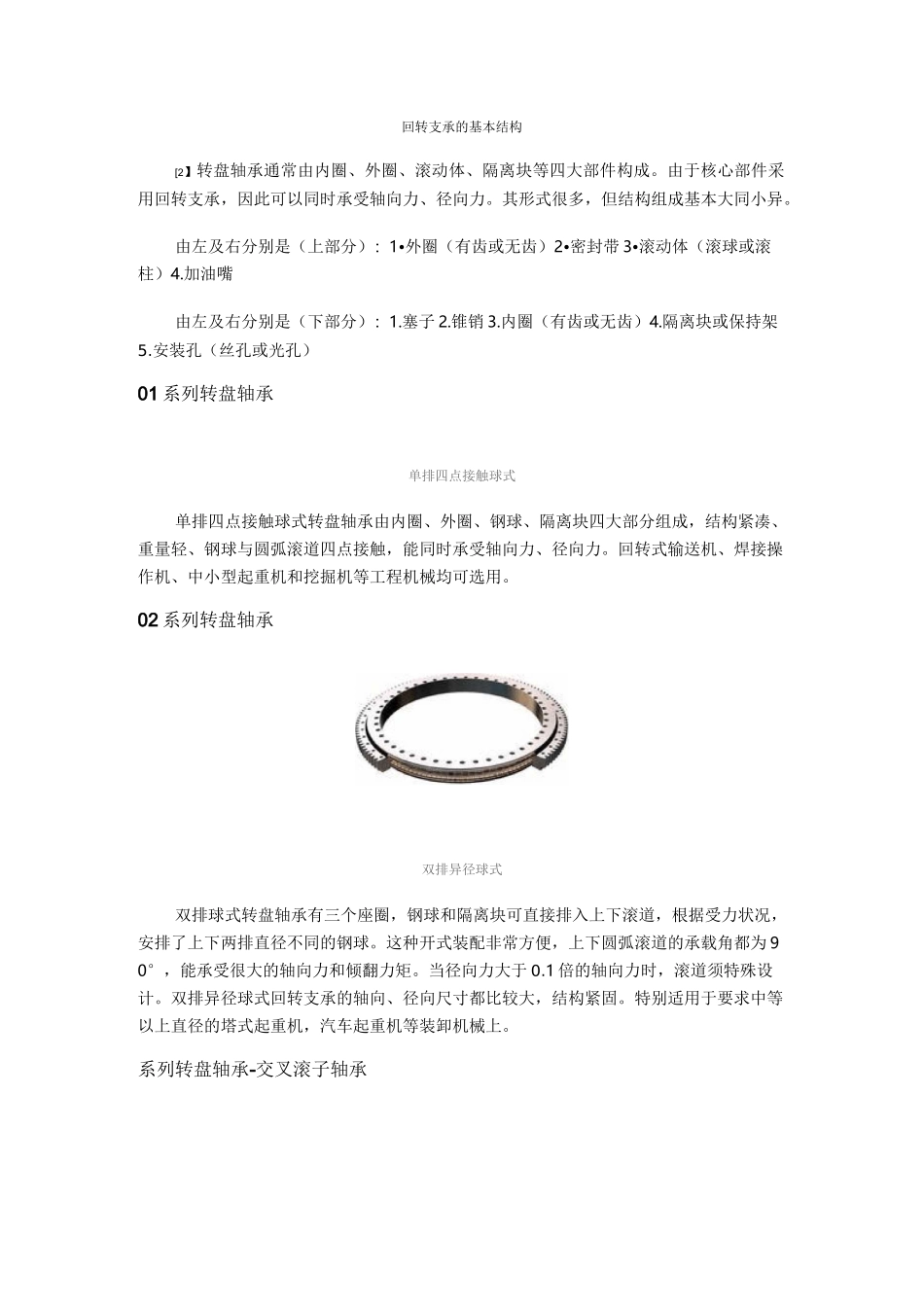

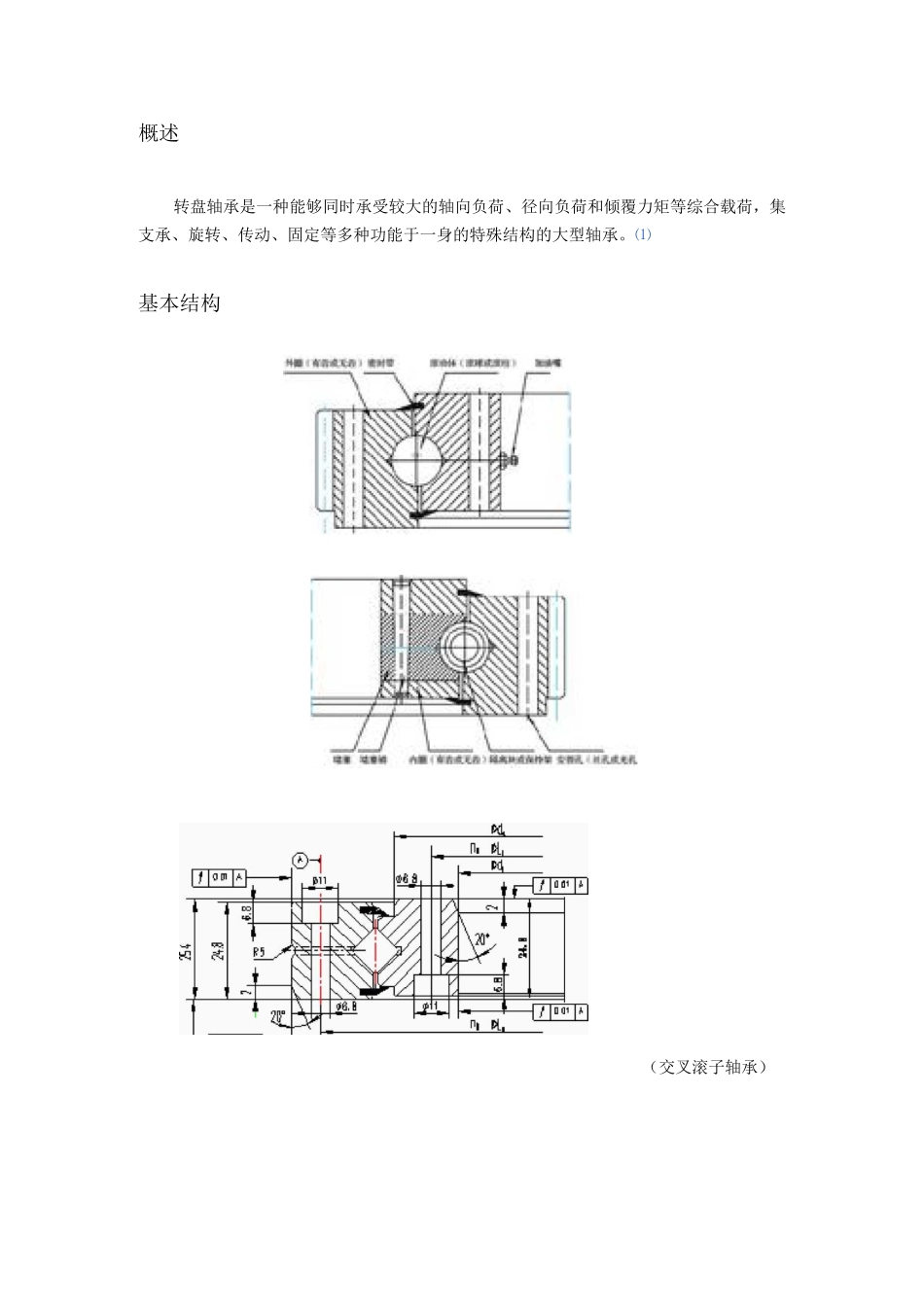

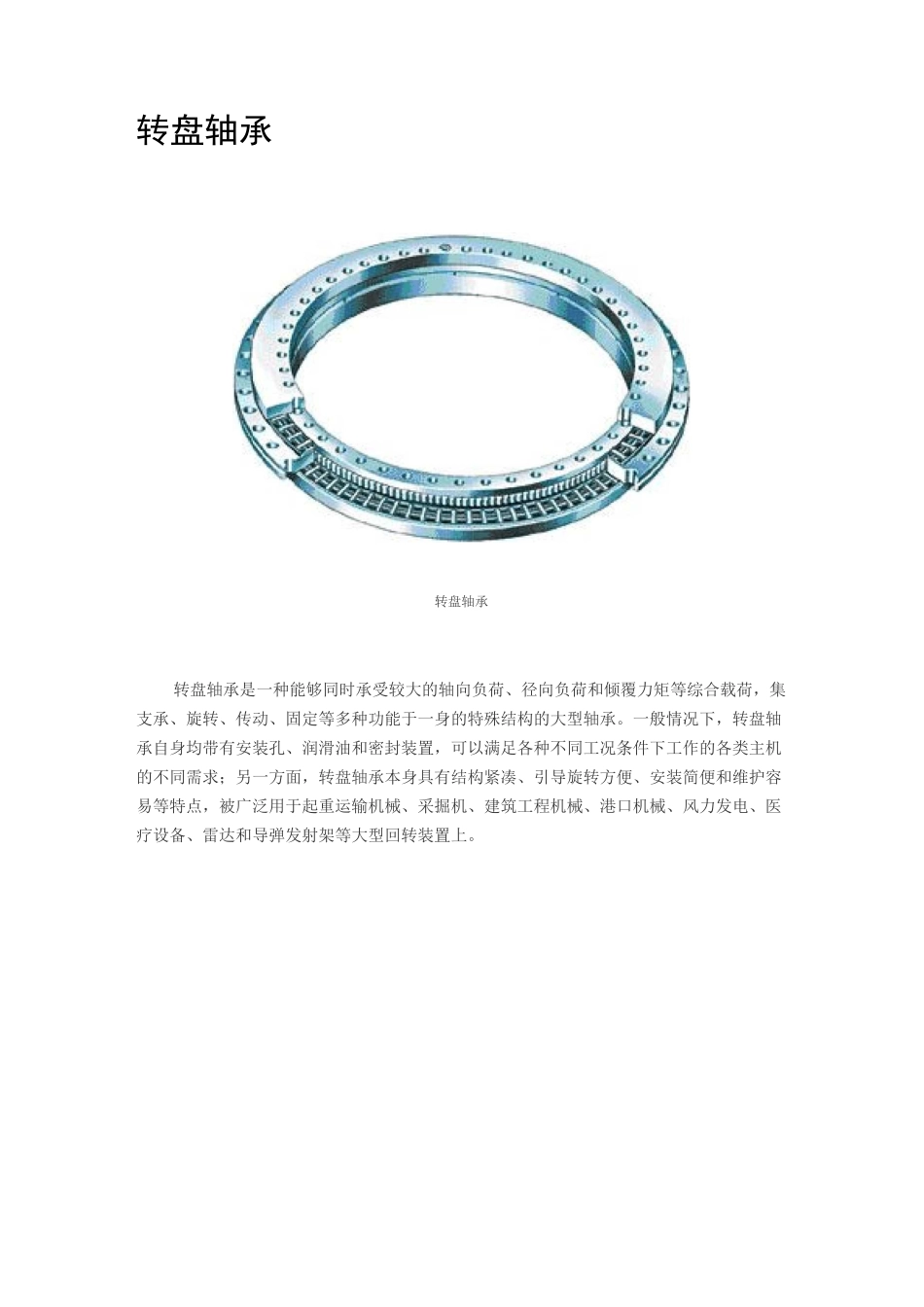

转盘轴承转盘轴承转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷,集支承、旋转、传动、固定等多种功能于一身的特殊结构的大型轴承。一般情况下,转盘轴承自身均带有安装孔、润滑油和密封装置,可以满足各种不同工况条件下工作的各类主机的不同需求;另一方面,转盘轴承本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点,被广泛用于起重运输机械、采掘机、建筑工程机械、港口机械、风力发电、医疗设备、雷达和导弹发射架等大型回转装置上。概述转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷,集支承、旋转、传动、固定等多种功能于一身的特殊结构的大型轴承。⑴基本结构(交叉滚子轴承)回转支承的基本结构[2】转盘轴承通常由内圈、外圈、滚动体、隔离块等四大部件构成。由于核心部件采用回转支承,因此可以同时承受轴向力、径向力。其形式很多,但结构组成基本大同小异。由左及右分别是(上部分):1•外圈(有齿或无齿)2•密封带 3•滚动体(滚球或滚柱)4.加油嘴由左及右分别是(下部分):1.塞子 2.锥销 3.内圈(有齿或无齿)4.隔离块或保持架5.安装孔(丝孔或光孔)01 系列转盘轴承单排四点接触球式单排四点接触球式转盘轴承由内圈、外圈、钢球、隔离块四大部分组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。02 系列转盘轴承双排异径球式双排球式转盘轴承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为 90°,能承受很大的轴向力和倾翻力矩。当径向力大于 0.1 倍的轴向力时,滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。系列转盘轴承-交叉滚子轴承单排交叉滚柱式单排交叉滚柱式转盘轴承简称交叉滚子轴承,由两个座圈组成,结构紧凑、重量轻、制造精度高,装配间隙小,对安装精度要求高,滚柱为 1:1 交叉排列,能同时承受轴向力、倾翻力矩和较大的径向力,被广泛地用于起重运输,工程机械和军工产品上。洛阳博盈轴承主打产品,主导产品为交叉圆柱滚子轴承RB、RE、RU、RA、CRBC、CRBH、XSU、SX 系列等,交叉圆锥滚子轴承JXR、XR。www.bycbearings.com系列转盘轴承...
