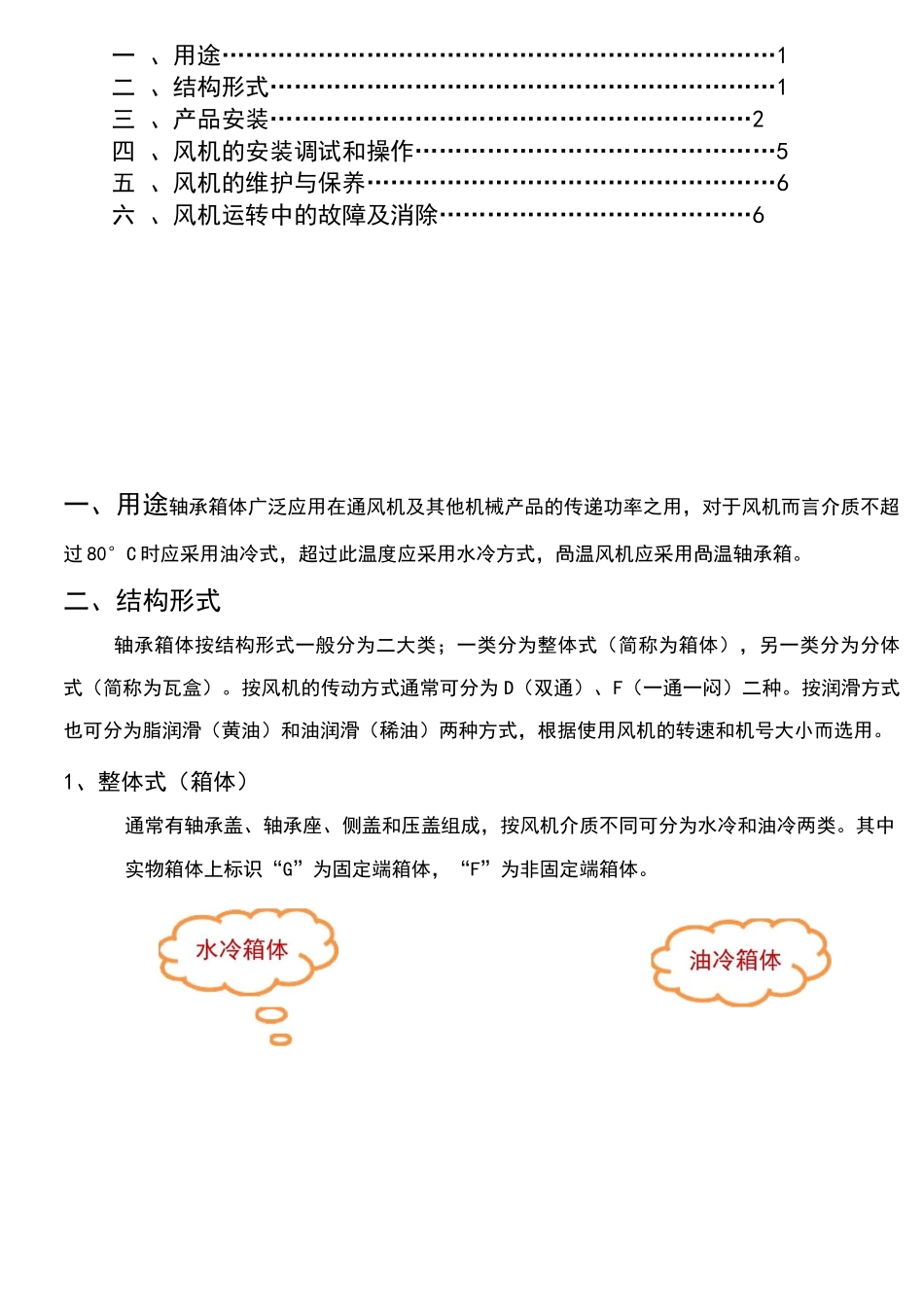

TTI轴承箱安装使用说明书中国•河北河北同心风机配件有限公司一 、用途……………………………………………………………1二 、结构形式………………………………………………………1三 、产品安装……………………………………………………2四 、风机的安装调试和操作………………………………………5五 、风机的维护与保养……………………………………………6六 、风机运转中的故障及消除…………………………………6一、用途轴承箱体广泛应用在通风机及其他机械产品的传递功率之用，对于风机而言介质不超过 80°C 时应采用油冷式，超过此温度应采用水冷方式，咼温风机应采用咼温轴承箱。二、结构形式轴承箱体按结构形式一般分为二大类；一类分为整体式（简称为箱体），另一类分为分体式（简称为瓦盒）。按风机的传动方式通常可分为 D（双通）、F（一通一闷）二种。按润滑方式也可分为脂润滑（黄油）和油润滑（稀油）两种方式，根据使用风机的转速和机号大小而选用。1、整体式（箱体）通常有轴承盖、轴承座、侧盖和压盖组成，按风机介质不同可分为水冷和油冷两类。其中实物箱体上标识“G”为固定端箱体，“F”为非固定端箱体。2、分体式（瓦盒）通常有轴承盖、轴承座、侧盖和压盖组成，按风机介质不同可分为水冷和油冷两类。三、产品安装：1、安装前，先检查轴承箱外观有无碰裂等问题，如有碰裂不再安装；无碰裂的轴承箱方可拆卸下两端侧盖，进行尺寸检验；检测轴承孔尺寸合格的，方可进行安装。2、拆掉合箱螺栓，把轴承座上盖卸去，用干净的棉纱把轴承座上盖与底座的轴承位擦净上盖、底座的结合面擦净，不得有污物。3、把预装好的轴承与轴的组合件安放在轴承座上，固定端轴承顶紧。打胶:在轴承座的合箱面上，在螺栓孔的内部，均匀涂敷一层宽 5〜7mm 的机械耐油密封胶，两端必须打到边，晾 10 分钟，扣好上盖，安装紧固合箱螺栓。打胶参见照片。注意：轴承箱合箱面只允许打密封胶，不允许垫青棵纸类的东西；在此过程中，严禁把杂物带进轴承位或粘附在轴承表面。4、安装挡油环挡油环的小头端面推至与轴承锁紧螺母相距 15mm 的位置，摆正。然后用侧盖将挡油环推入，推入位置一定要达到侧盖与轴承箱端面紧密结合，然后退回侧盖，用螺丝刀把挡油环向里推 3mm 即可。此位置非固定端留 4mm 的间隙。挡油环安装参见示意图。巩］轄轴承曙为恻挡油环安装示意图注意：挡油环既不能与侧盖摩擦，也不能外圆盖不住侧盖的舌头处。5、侧盖安...
