煤气脱硫主要设备的工艺计算

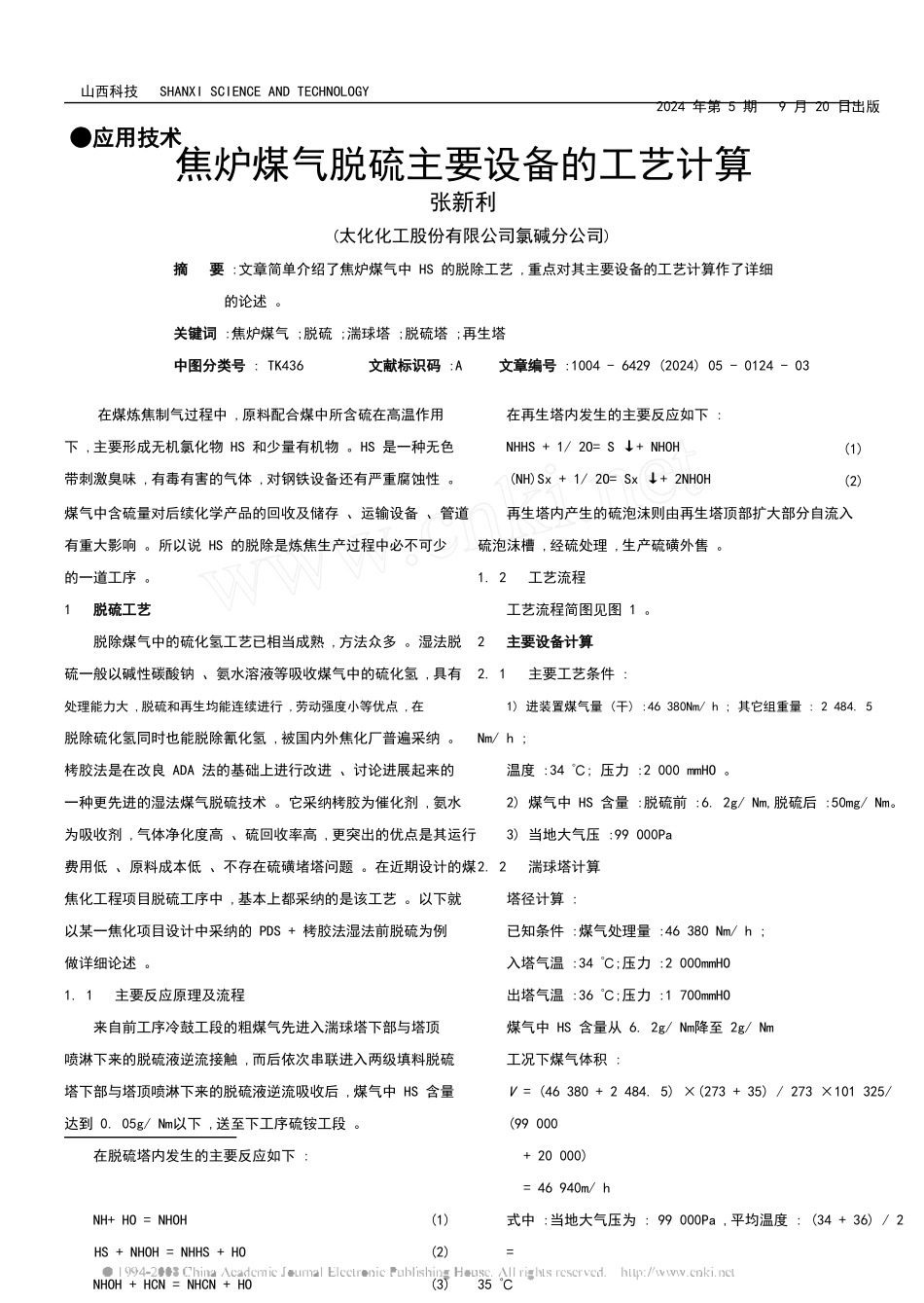

煤气脱硫主要设备的工艺计算_第1页
1/5

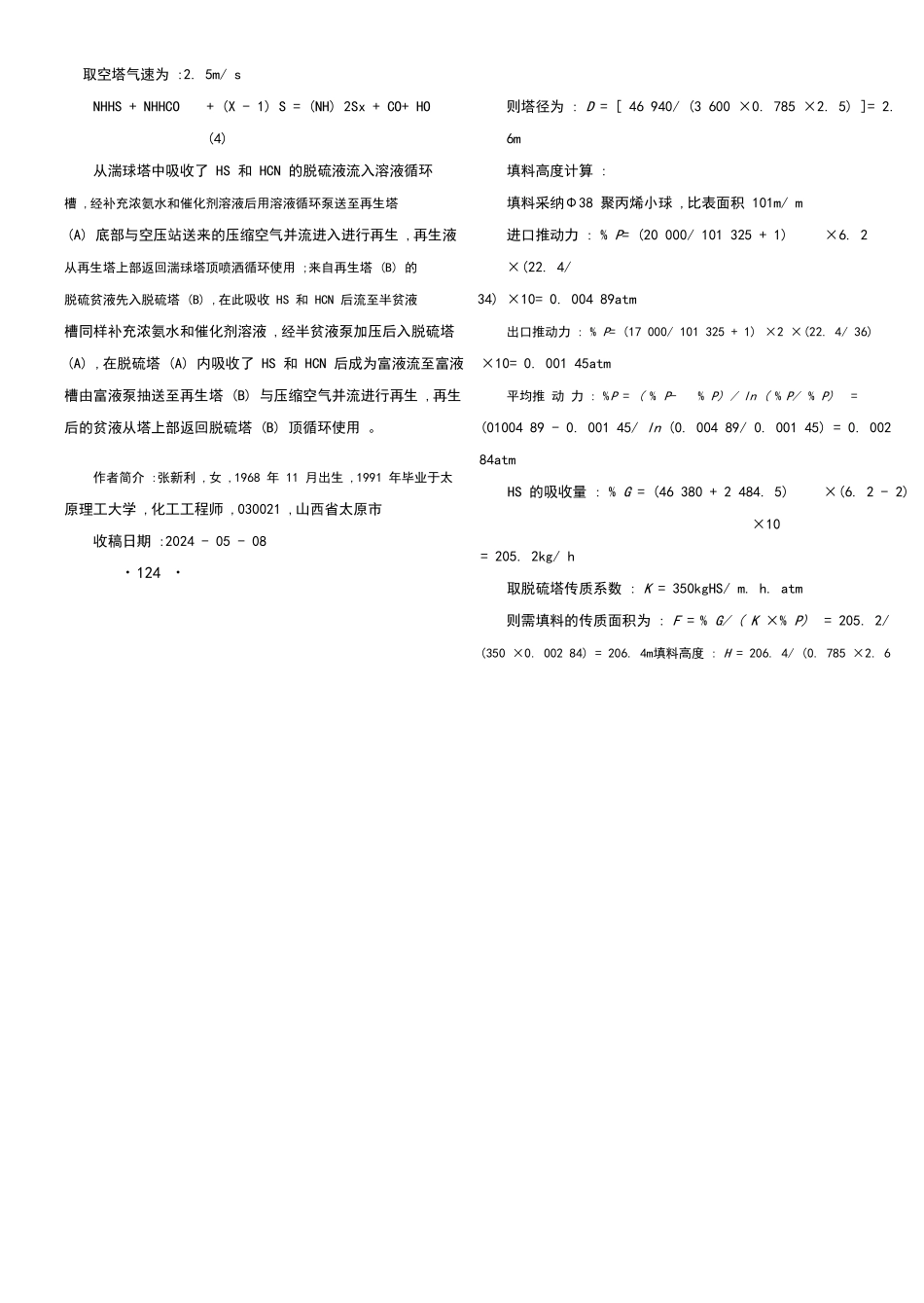

煤气脱硫主要设备的工艺计算_第2页
2/5

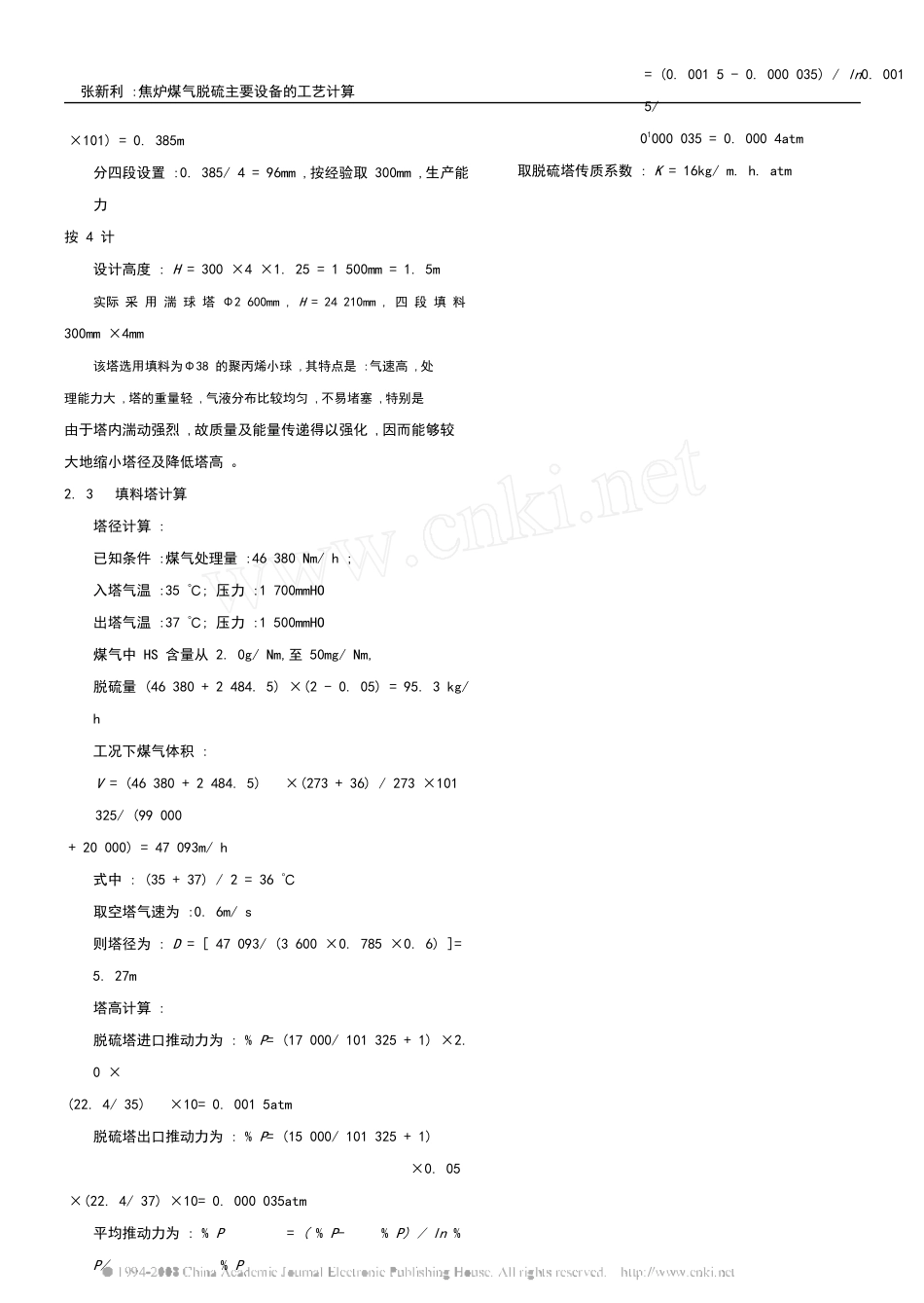

煤气脱硫主要设备的工艺计算_第3页
3/5
山西科技 SHANXI SCIENCE AND TECHNOLOGY●应用技术2024 年第 5 期 9 月 20 日出版焦炉煤气脱硫主要设备的工艺计算张新利(太化化工股份有限公司氯碱分公司)摘 要 :文章简单介绍了焦炉煤气中 HS 的脱除工艺 ,重点对其主要设备的工艺计算作了详细的论述 。关键词 :焦炉煤气 ;脱硫 ;湍球塔 ;脱硫塔 ;再生塔中图分类号 : TK436 文献标识码 :A 在煤炼焦制气过程中 ,原料配合煤中所含硫在高温作用下 ,主要形成无机氯化物 HS 和少量有机物 。HS 是一种无色带刺激臭味 ,有毒有害的气体 ,对钢铁设备还有严重腐蚀性 。文章编号 :1004 - 6429 (2024) 05 - 0124 - 03在再生塔内发生的主要反应如下 :NHHS + 1/ 2O= S ↓+ NHOH(NH)Sx + 1/ 2O= Sx ↓+ 2NHOH(1)(2)煤气中含硫量对后续化学产品的回收及储存 、运输设备 、管道有重大影响 。所以说 HS 的脱除是炼焦生产过程中必不可少的一道工序 。1 脱硫工艺脱除煤气中的硫化氢工艺已相当成熟 ,方法众多 。湿法脱硫一般以碱性碳酸钠 、氨水溶液等吸收煤气中的硫化氢 ,具有处理能力大 ,脱硫和再生均能连续进行 ,劳动强度小等优点 ,在脱除硫化氢同时也能脱除氰化氢 ,被国内外焦化厂普遍采纳 。栲胶法是在改良 ADA 法的基础上进行改进 、讨论进展起来的一种更先进的湿法煤气脱硫技术 。它采纳栲胶为催化剂 ,氨水为吸收剂 ,气体净化度高 、硫回收率高 ,更突出的优点是其运行费用低 、原料成本低 、不存在硫磺堵塔问题 。在近期设计的煤焦化工程项目脱硫工序中 ,基本上都采纳的是该工艺 。以下就以某一焦化项目设计中采纳的 PDS + 栲胶法湿法前脱硫为例做详细论述 。1. 1 主要反应原理及流程来自前工序冷鼓工段的粗煤气先进入湍球塔下部与塔顶喷淋下来的脱硫液逆流接触 ,而后依次串联进入两级填料脱硫塔下部与塔顶喷淋下来的脱硫液逆流吸收后 ,煤气中 HS 含量达到 0. 05g/ Nm以下 ,送至下工序硫铵工段 。在脱硫塔内发生的主要反应如下 :再生塔内产生的硫泡沫则由再生塔顶部扩大部分自流入硫泡沫槽 ,经硫处理 ,生产硫磺外售 。1. 2 工艺流程工艺流程简图见图 1 。2 主要设备计算2. 1 主要工艺条件 :1) 进装置煤气量 (干) :46 380Nm/ h ; 其它组重量 : 2 484. 5Nm/ h ;温度 :34 ℃; 压力 :2 000 mmHO 。2) 煤气中 HS 含量 :脱硫前 :6. 2g/ Nm,脱硫后 :50mg/ Nm。3) 当...
