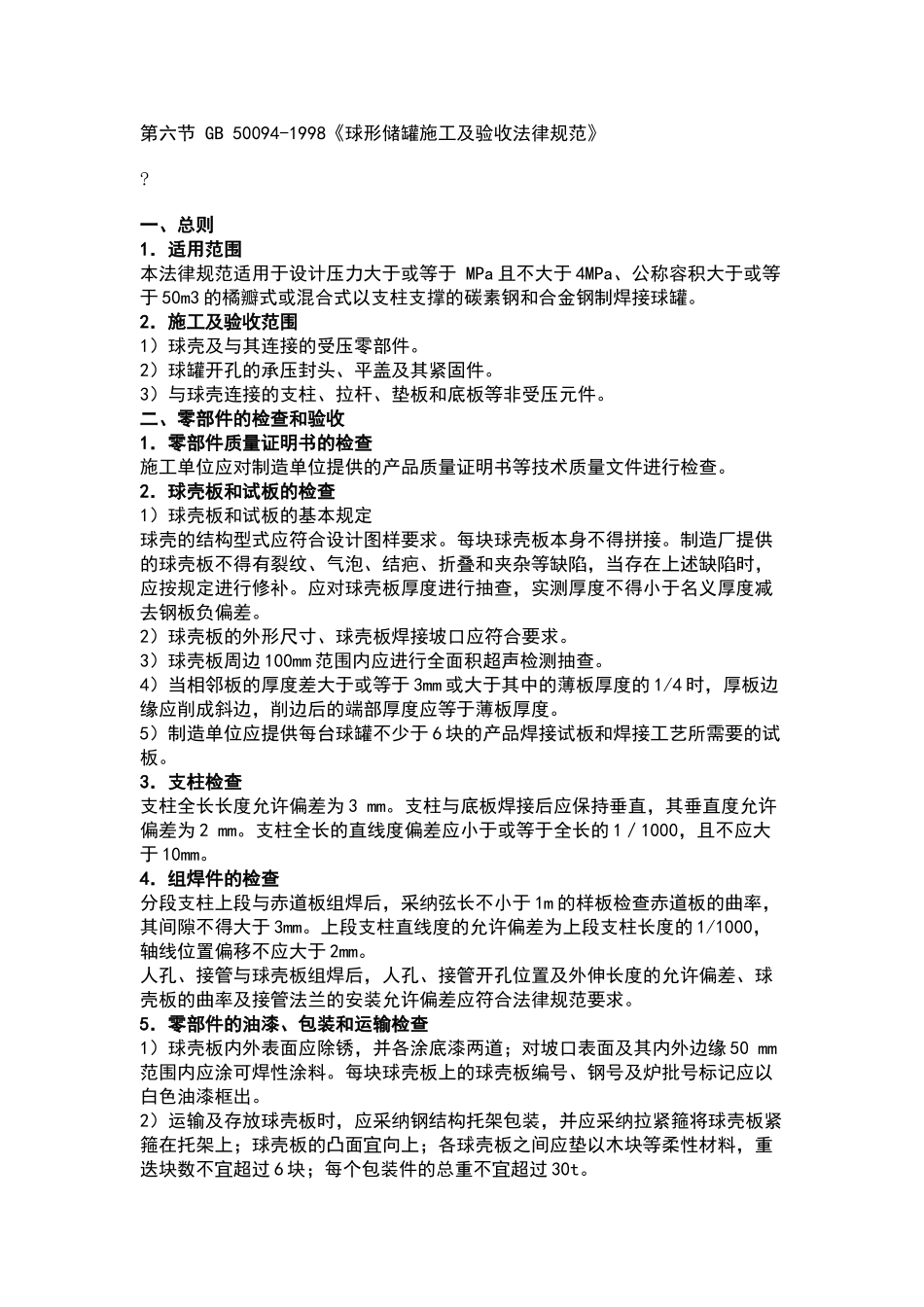

第六节 GB 50094-1998《球形储罐施工及验收法律规范》
一、总则 1．适用范围 本法律规范适用于设计压力大于或等于 MPa 且不大于 4MPa、公称容积大于或等于 50m3 的橘瓣式或混合式以支柱支撑的碳素钢和合金钢制焊接球罐
2．施工及验收范围 1）球壳及与其连接的受压零部件
2）球罐开孔的承压封头、平盖及其紧固件
3）与球壳连接的支柱、拉杆、垫板和底板等非受压元件
二、零部件的检查和验收 1．零部件质量证明书的检查 施工单位应对制造单位提供的产品质量证明书等技术质量文件进行检查
2．球壳板和试板的检查 1）球壳板和试板的基本规定 球壳的结构型式应符合设计图样要求
每块球壳板本身不得拼接
制造厂提供的球壳板不得有裂纹、气泡、结疤、折叠和夹杂等缺陷，当存在上述缺陷时，应按规定进行修补
应对球壳板厚度进行抽查，实测厚度不得小于名义厚度减去钢板负偏差
2）球壳板的外形尺寸、球壳板焊接坡口应符合要求
3）球壳板周边 100mm 范围内应进行全面积超声检测抽查
4）当相邻板的厚度差大于或等于 3mm 或大于其中的薄板厚度的 1/4 时，厚板边缘应削成斜边，削边后的端部厚度应等于薄板厚度
5）制造单位应提供每台球罐不少于 6 块的产品焊接试板和焊接工艺所需要的试板
3．支柱检查 支柱全长长度允许偏差为 3 mm
支柱与底板焊接后应保持垂直，其垂直度允许偏差为 2 mm
支柱全长的直线度偏差应小于或等于全长的 1／1000，且不应大于 10mm
4．组焊件的检查 分段支柱上段与赤道板组焊后，采纳弦长不小于 1m 的样板检查赤道板的曲率，其间隙不得大于 3mm
上段支柱直线度的允许偏差为上段支柱长度的 1/1000，轴线位置偏移不应大于 2mm
人孔、接管与球壳板组焊后，人孔、接管开孔位置及外伸长度的允许偏差、球壳板的曲率及接管法兰的安装允许偏差应符合法
