电力安装规范

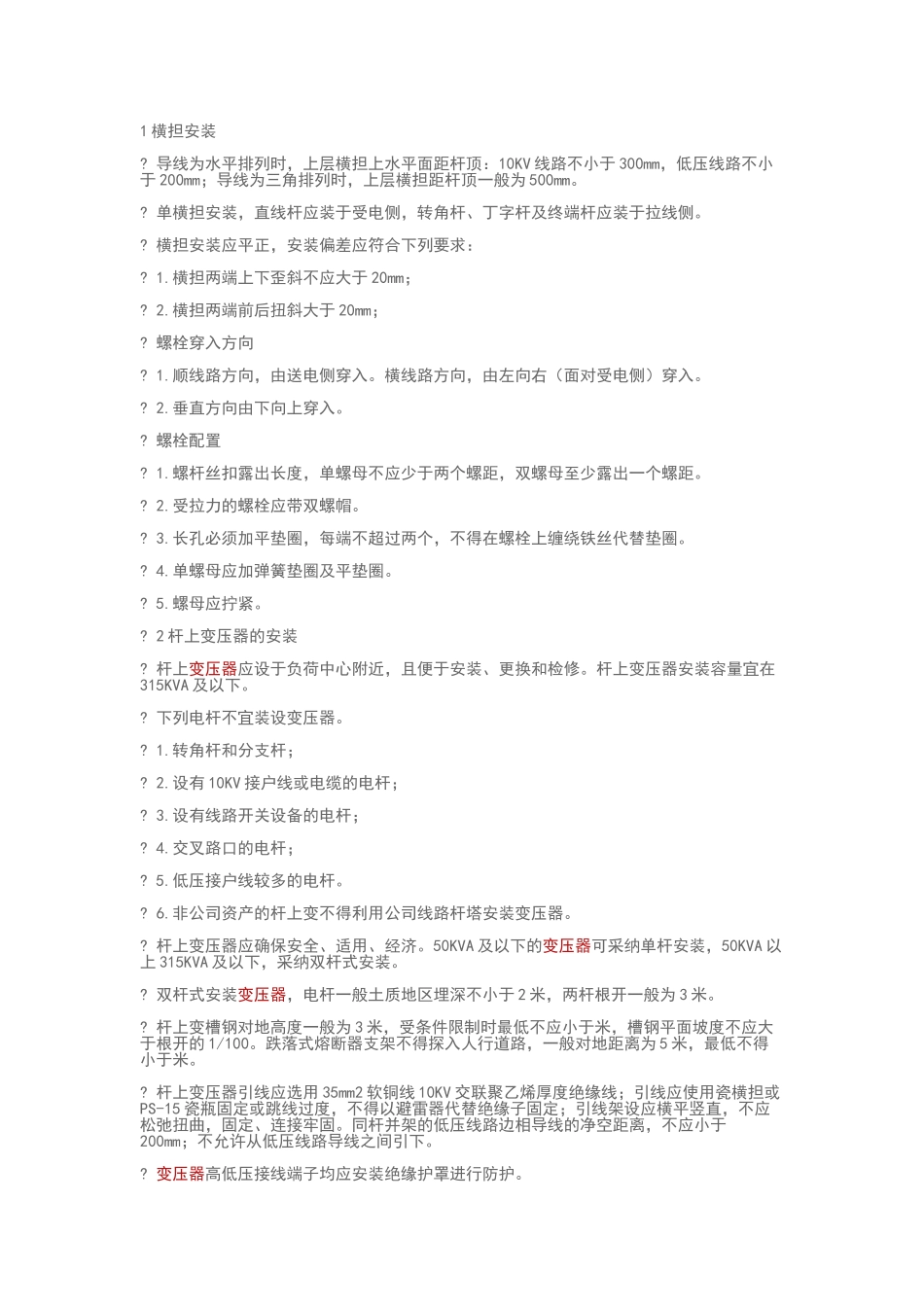

1 横担安装? 导线为水平排列时，上层横担上水平面距杆顶：10KV 线路不小于 300mm，低压线路不小于 200mm；导线为三角排列时，上层横担距杆顶一般为 500mm。? 单横担安装，直线杆应装于受电侧，转角杆、丁字杆及终端杆应装于拉线侧。? 横担安装应平正，安装偏差应符合下列要求：? 1.横担两端上下歪斜不应大于 20mm；? 2.横担两端前后扭斜大于 20mm；? 螺栓穿入方向? 1.顺线路方向，由送电侧穿入。横线路方向，由左向右（面对受电侧）穿入。? 2.垂直方向由下向上穿入。? 螺栓配置? 1.螺杆丝扣露出长度，单螺母不应少于两个螺距，双螺母至少露出一个螺距。? 2.受拉力的螺栓应带双螺帽。? 3.长孔必须加平垫圈，每端不超过两个，不得在螺栓上缠绕铁丝代替垫圈。? 4.单螺母应加弹簧垫圈及平垫圈。? 5.螺母应拧紧。? 2 杆上变压器的安装? 杆上变压器应设于负荷中心附近，且便于安装、更换和检修。杆上变压器安装容量宜在315KVA 及以下。? 下列电杆不宜装设变压器。? 1.转角杆和分支杆；? 2.设有 10KV 接户线或电缆的电杆；? 3.设有线路开关设备的电杆；? 4.交叉路口的电杆；? 5.低压接户线较多的电杆。? 6.非公司资产的杆上变不得利用公司线路杆塔安装变压器。? 杆上变压器应确保安全、适用、经济。50KVA 及以下的变压器可采纳单杆安装，50KVA 以上 315KVA 及以下，采纳双杆式安装。? 双杆式安装变压器，电杆一般土质地区埋深不小于 2 米，两杆根开一般为 3 米。? 杆上变槽钢对地高度一般为 3 米，受条件限制时最低不应小于米，槽钢平面坡度不应大于根开的 1/100。跌落式熔断器支架不得探入人行道路，一般对地距离为 5 米，最低不得小于米。? 杆上变压器引线应选用 35mm2 软铜线 10KV 交联聚乙烯厚度绝缘线；引线应使用瓷横担或PS-15 瓷瓶固定或跳线过度，不得以避雷器代替绝缘子固定；引线架设应横平竖直，不应松弛扭曲，固定、连接牢固。同杆并架的低压线路边相导线的净空距离，不应小于200mm；不允许从低压线路导线之间引下。? 变压器高低压接线端子均应安装绝缘护罩进行防护。? 变压器、电杆周围安装米高、网孔不大于 40mm*40mm 的护栏，围栏四周悬挂“高压危险，禁止靠近”警示牌。围栏与变压器等设备的外廓净距不小于米。? 3 柱上高压开关安装? 外观干净完好，部件齐全、无损伤。? 开关外壳应可靠接地。? 单杆式开关安装? 1.单杆式开关使用于客户业扩工程 T 接，一般不用于主...
