电控系统设计制造暂行规范

电控系统设计制造暂行规范_第1页
1/30
电控系统设计制造暂行规范_第2页

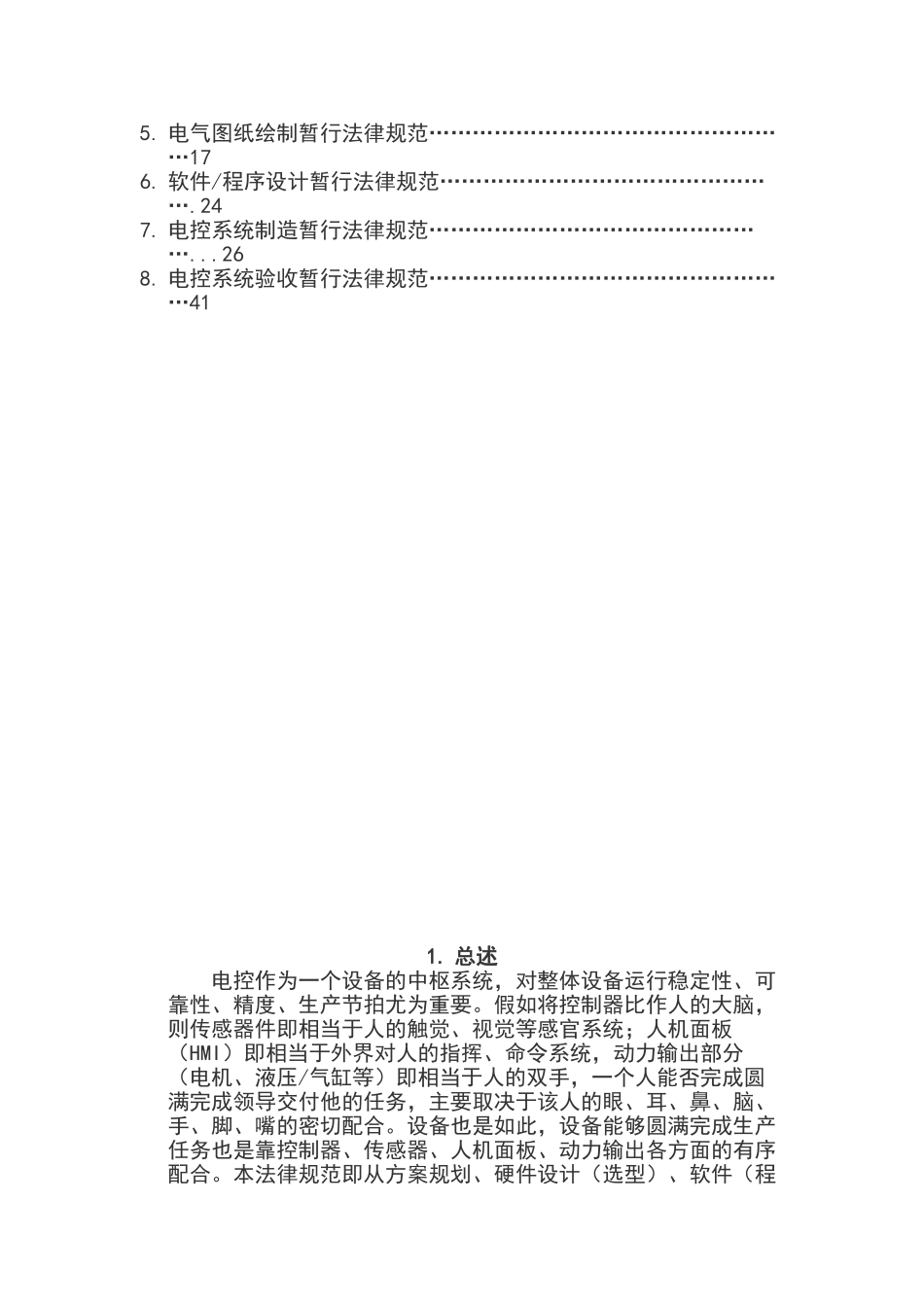

2/30
电控系统设计制造暂行规范_第3页
3/30
电控系统设计制造暂行规范2024 年 7 月目录1. 总述…………………………………………………………………..32. 电控方案……………………………………………………………..53. 硬件设计方案………………………………………………………..74. 电气元件选型暂行范………………………………………………135. 电气图纸绘制暂行法律规范……………………………………………176. 软件/程序设计暂行法律规范………………………………………….247. 电控系统制造暂行法律规范…………………………………………...268. 电控系统验收暂行法律规范……………………………………………411. 总述电控作为一个设备的中枢系统,对整体设备运行稳定性、可靠性、精度、生产节拍尤为重要。假如将控制器比作人的大脑,则传感器件即相当于人的触觉、视觉等感官系统;人机面板(HMI)即相当于外界对人的指挥、命令系统,动力输出部分(电机、液压/气缸等)即相当于人的双手,一个人能否完成圆满完成领导交付他的任务,主要取决于该人的眼、耳、鼻、脑、手、脚、嘴的密切配合。设备也是如此,设备能够圆满完成生产任务也是靠控制器、传感器、人机面板、动力输出各方面的有序配合。本法律规范即从方案规划、硬件设计(选型)、软件(程序)设计、加工制造、调试及验收等方面提出要求,要求供应商能够从源头上打造一个聪慧又灵气的大脑,灵敏又精致的五官(传感、检测系统),无比优越的接受能力(人机面板),强壮有力的四肢(电机、液压/气缸)、漂亮动人的身材(设备外型布局要美观)和超强的工作能力(生产节拍/利用率)的设备。本法律规范主要包含下面几个方面,详见下表:2. 电控方案总用电量的预算,总电量预算应将所有设备用电量累加后加上生产用电量并考虑以后添加新设备、及设备老化后改造及新增功能,然后再此基础上增加30%。 单个控制系统的总用电量预算应将系统内的所有电机、隔离变压器、开关电源的用电量累加后加上生产用电量并考虑以后添加新设备、及设备老化后改造及新增功能,然后再此基础上增加 30%。控制精度的确认控制精度的要求应具体明确,对位置控制按精度从低到高排列依次是传感器(含数字、模拟)、编码器、步进系统、伺服系统。生产节拍/运行效率对生产节拍的要求应充分考虑生产工位数量、加工(装配)难易程度、辅助设备的占用时间、控制器及传感器的响应时间、执行机构的反应时间。环境因素应充分考虑环境对电控系统造成的影响,...
