电线杆加固保护方案

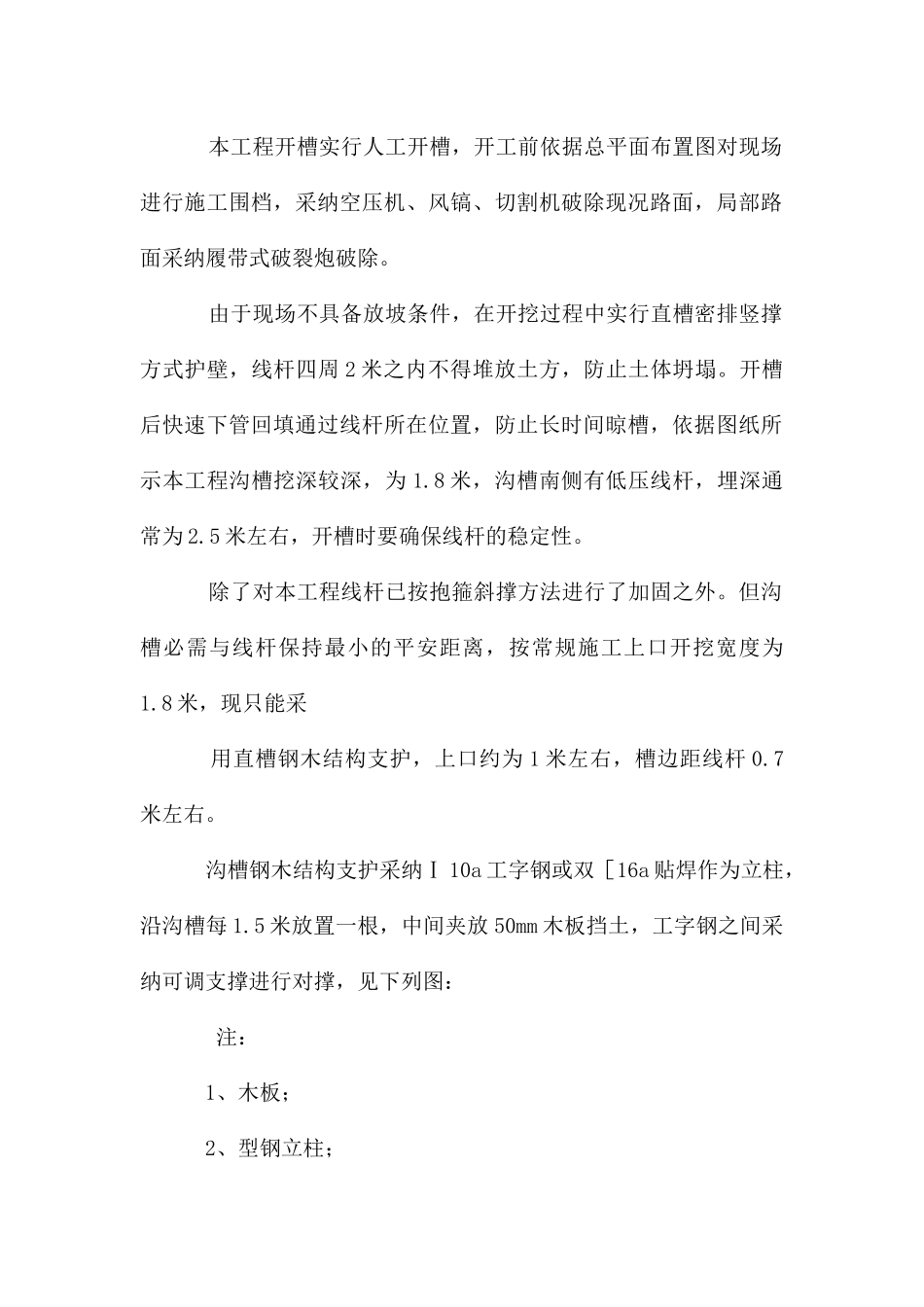

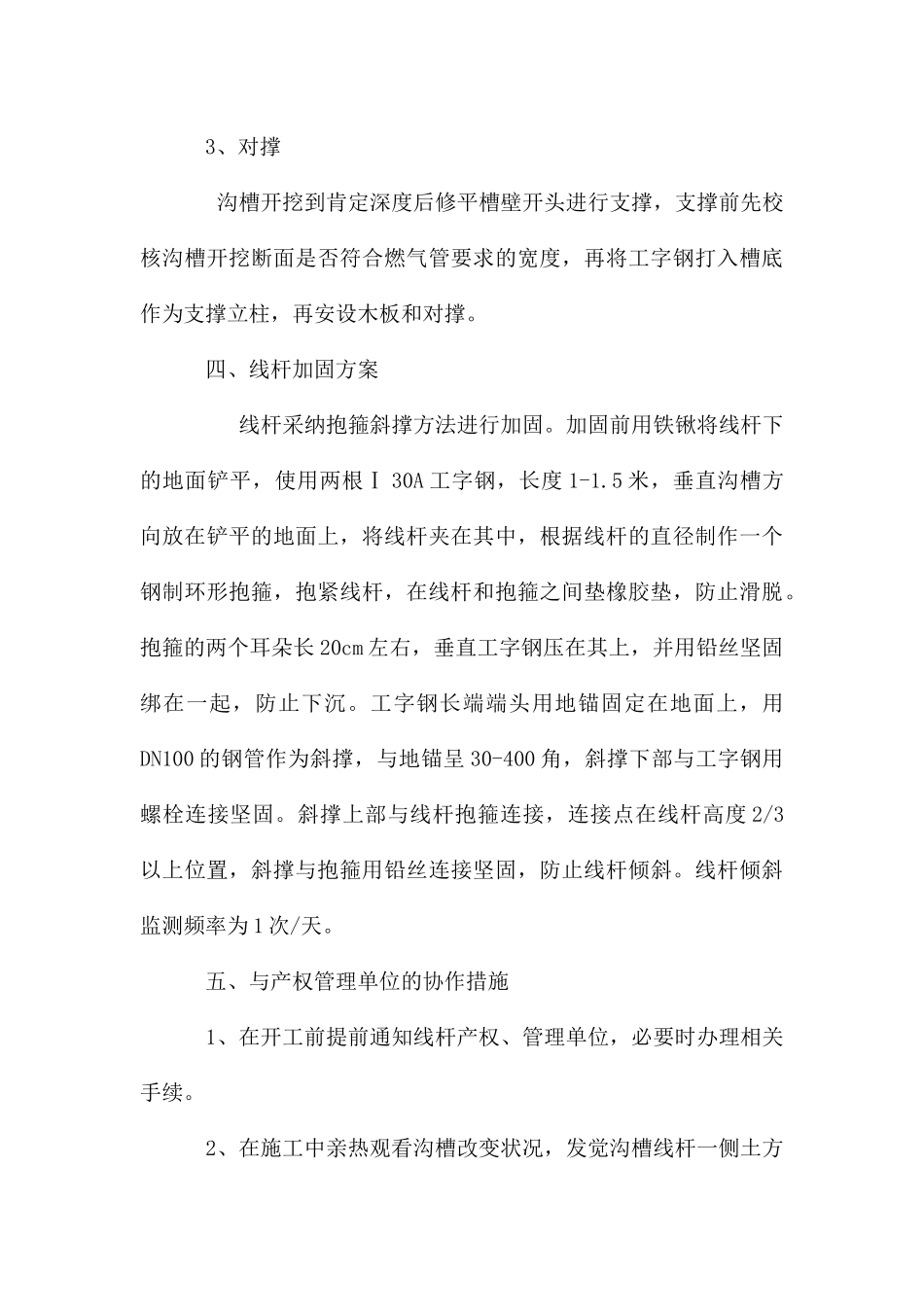

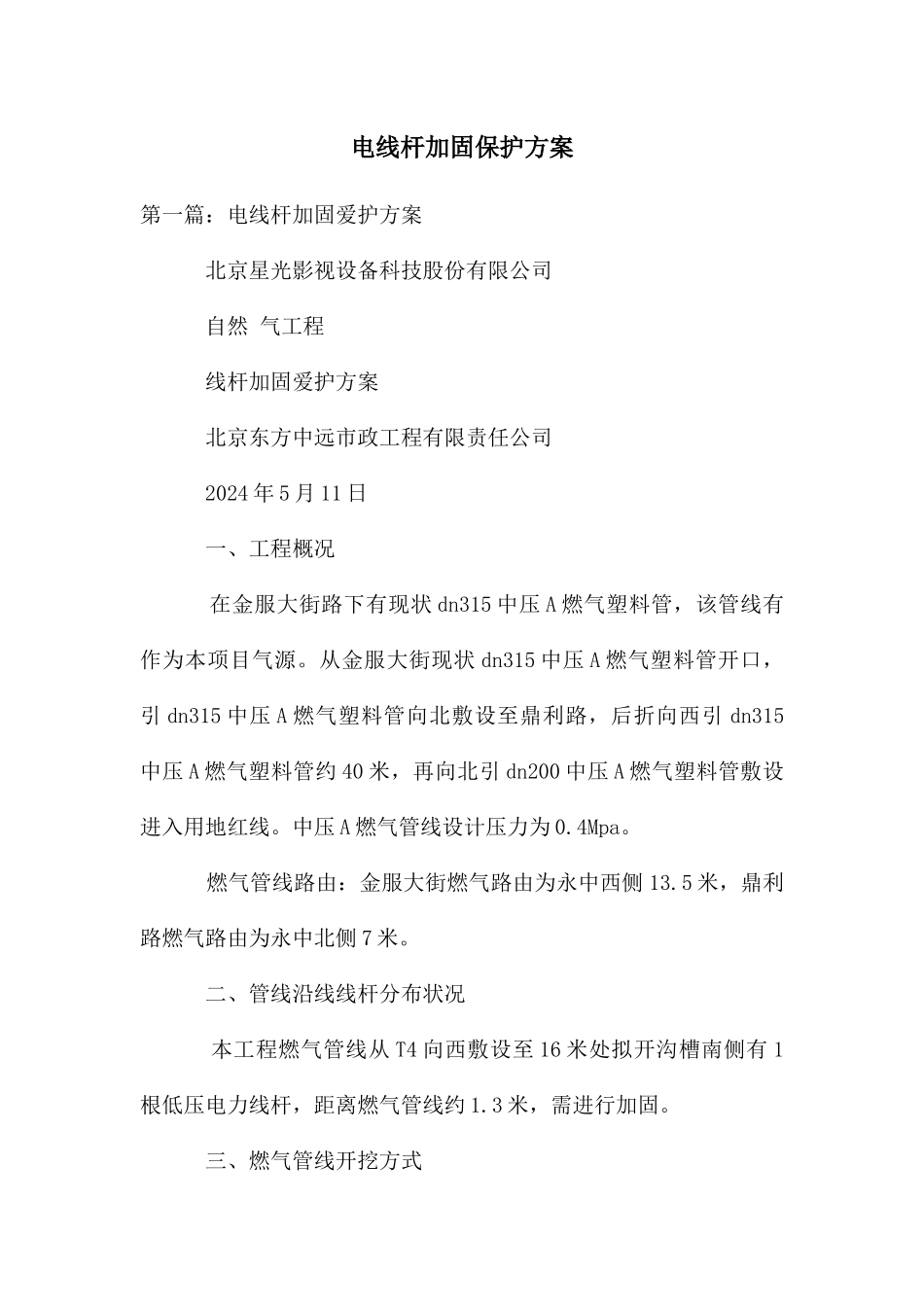

电线杆加固保护方案 第一篇：电线杆加固爱护方案 北京星光影视设备科技股份有限公司 自然 气工程 线杆加固爱护方案 北京东方中远市政工程有限责任公司 2024 年 5 月 11 日 一、工程概况 在金服大街路下有现状 dn315 中压 A 燃气塑料管，该管线有作为本项目气源。从金服大街现状 dn315 中压 A 燃气塑料管开口，引 dn315 中压 A 燃气塑料管向北敷设至鼎利路，后折向西引 dn315中压 A 燃气塑料管约 40 米，再向北引 dn200 中压 A 燃气塑料管敷设进入用地红线。中压 A 燃气管线设计压力为 0.4Mpa。 燃气管线路由：金服大街燃气路由为永中西侧 13.5 米，鼎利路燃气路由为永中北侧 7 米。 二、管线沿线线杆分布状况 本工程燃气管线从 T4 向西敷设至 16 米处拟开沟槽南侧有 1根低压电力线杆，距离燃气管线约 1.3 米，需进行加固。 三、燃气管线开挖方式 本工程开槽实行人工开槽，开工前依据总平面布置图对现场进行施工围档，采纳空压机、风镐、切割机破除现况路面，局部路面采纳履带式破裂炮破除。 由于现场不具备放坡条件，在开挖过程中实行直槽密排竖撑方式护壁，线杆四周 2 米之内不得堆放土方，防止土体坍塌。开槽后快速下管回填通过线杆所在位置，防止长时间晾槽，依据图纸所示本工程沟槽挖深较深，为 1.8 米，沟槽南侧有低压线杆，埋深通常为 2.5 米左右，开槽时要确保线杆的稳定性。 除了对本工程线杆已按抱箍斜撑方法进行了加固之外。但沟槽必需与线杆保持最小的平安距离，按常规施工上口开挖宽度为1.8 米，现只能采 用直槽钢木结构支护，上口约为 1 米左右，槽边距线杆 0.7米左右。 沟槽钢木结构支护采纳Ⅰ 10a 工字钢或双［16a 贴焊作为立柱，沿沟槽每 1.5 米放置一根，中间夹放 50mm 木板挡土，工字钢之间采纳可调支撑进行对撑，见下列图： 注： 1、木板； 2、型钢立柱； 3、对撑 沟槽开挖到肯定深度后修平槽壁开头进行支撑，支撑前先校核沟槽开挖断面是否符合燃气管要求的宽度，再将工字钢打入槽底作为支撑立柱，再安设木板和对撑。 四、线杆加固方案 线杆采纳抱箍斜撑方法进行加固。加固前用铁锹将线杆下的地面铲平，使用两根Ⅰ 30A 工字钢，长度 1-1.5 米，垂直沟槽方向放在铲平的地面上，将线杆夹在其中，根据线杆的直径制作一个钢制环形抱箍，抱紧线杆，在线杆和抱箍之间垫橡胶垫，防止滑脱。抱箍的两个耳朵长 20cm 左右，垂直工字钢压在其上，...
