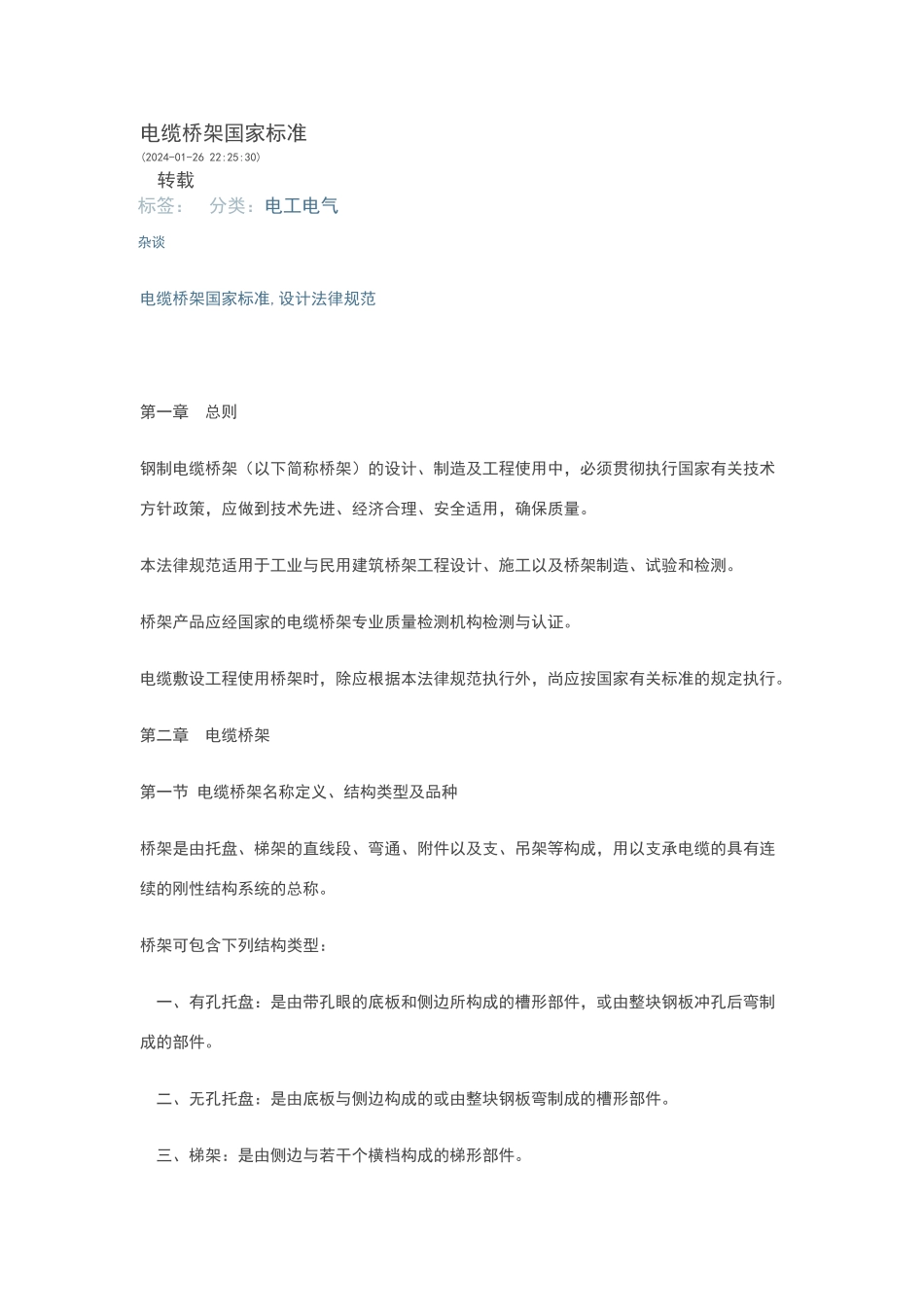

电缆桥架国家标准(2024-01-26 22:25:30) 转载标签： 杂谈分类：电工电气电缆桥架国家标准,设计法律规范第一章 总则钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量
本法律规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测
桥架产品应经国家的电缆桥架专业质量检测机构检测与认证
电缆敷设工程使用桥架时，除应根据本法律规范执行外，尚应按国家有关标准的规定执行
第二章 电缆桥架第一节 电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称
桥架可包含下列结构类型： 一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件
二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件
三、梯架：是由侧边与若干个横档构成的梯形部件

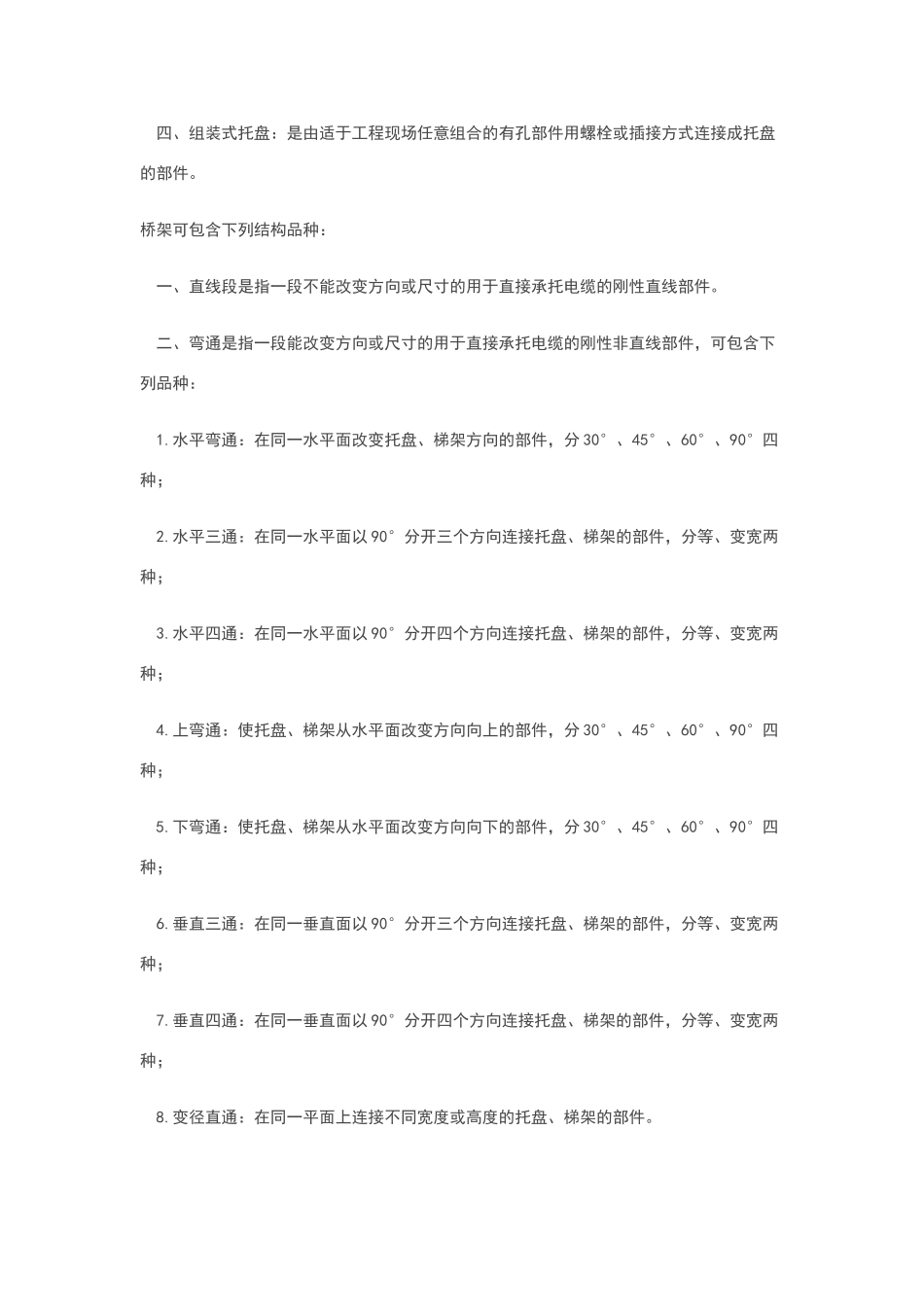

四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件
桥架可包含下列结构品种： 一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件
二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1
水平弯通：在同一水平面改变托盘、梯架方向的部件，分 30°、45°、60°、90°四种； 2
水平三通：在同一水平面以 90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3
水平四通：在同一水平面以 90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4
上弯通：使托盘、梯架从水平面改变方向向上的部件，分 30°、45°、60°、90°四种； 5
下弯通：使托盘、梯架从水平面改变方向向下的部件，分 30°、45°、60°、90°四种； 6
