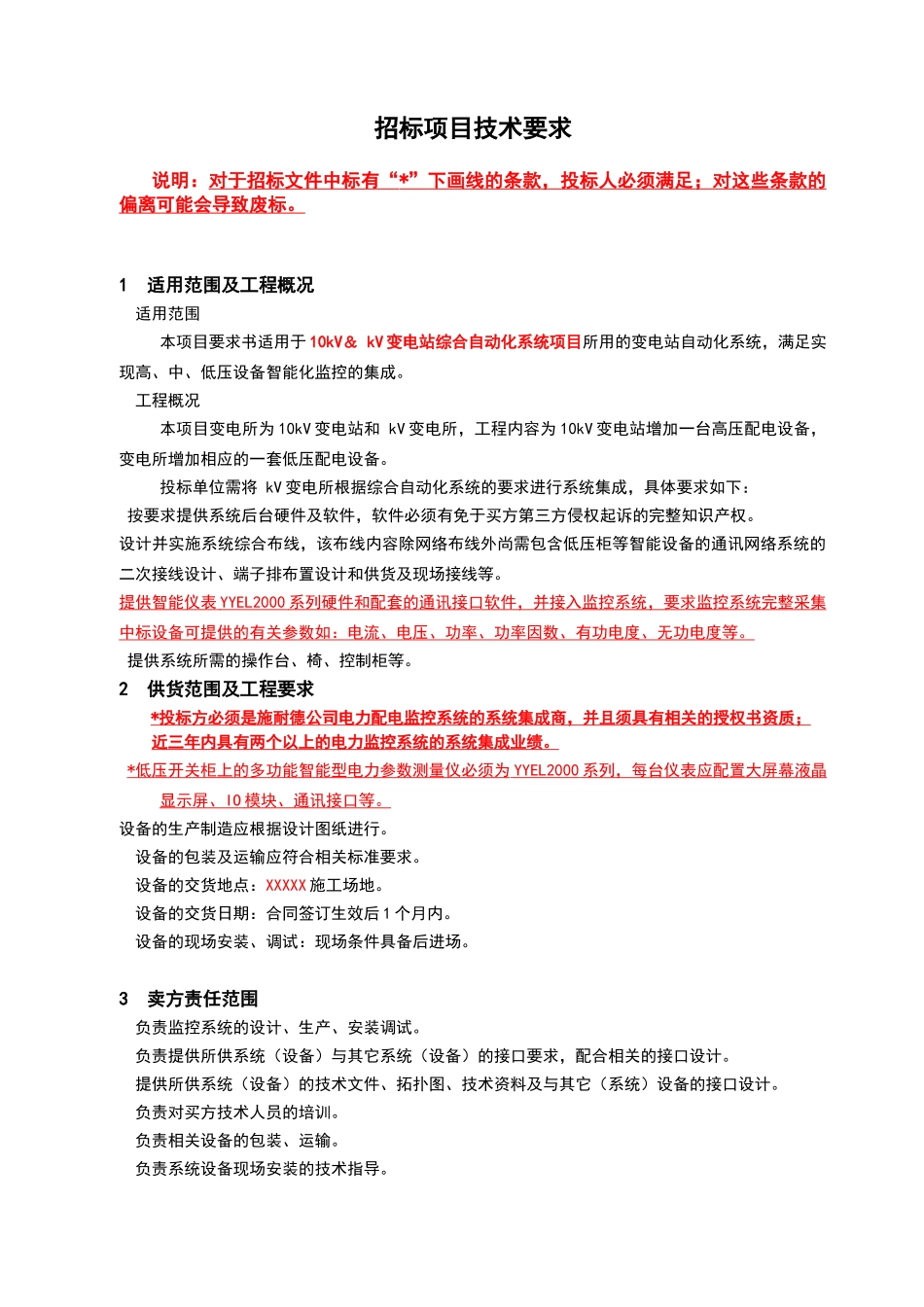

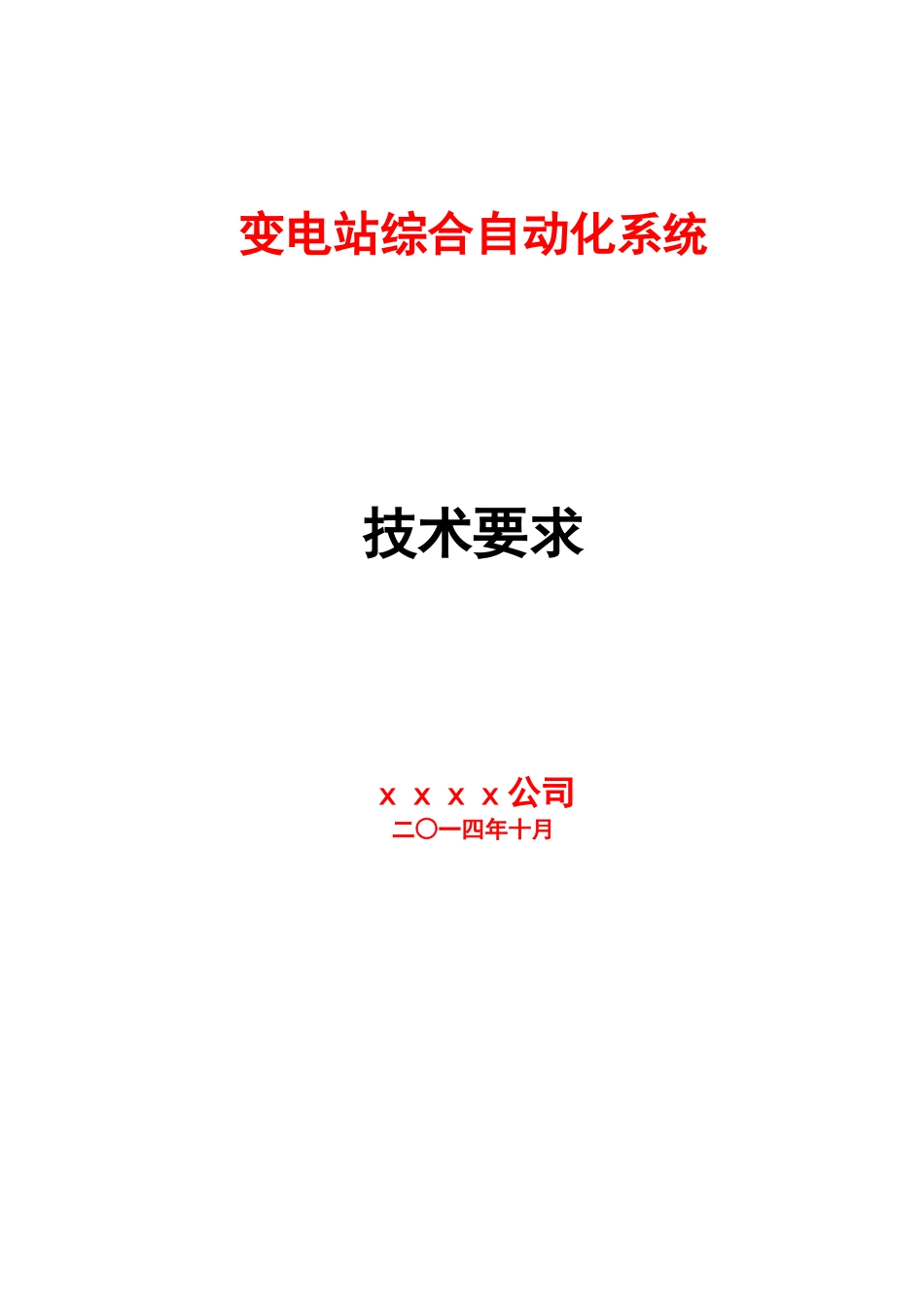

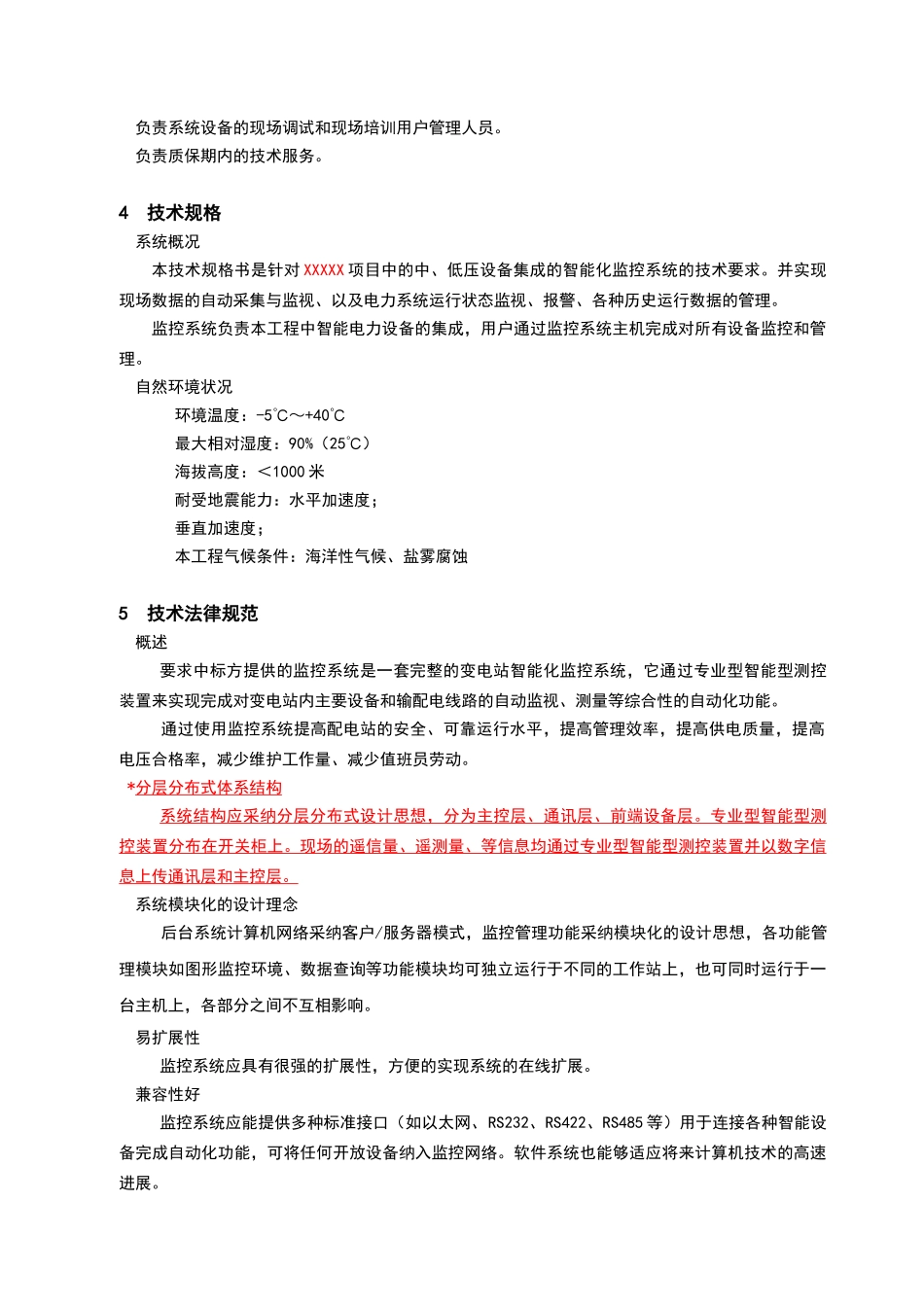

变电站综合自动化系统技术要求 ｘｘｘｘ公司二○一四年十月招标项目技术要求说明：对于招标文件中标有“ *” 下画线的条款，投标人必须满足；对这些条款的 偏离可能会导致废标。1 适用范围及工程概况 适用范围本项目要求书适用于 10kV＆ kV 变电站综合自动化系统项目所用的变电站自动化系统，满足实现高、中、低压设备智能化监控的集成。 工程概况本项目变电所为 10kV 变电站和 kV 变电所，工程内容为 10kV 变电站增加一台高压配电设备，变电所增加相应的一套低压配电设备。投标单位需将 kV 变电所根据综合自动化系统的要求进行系统集成，具体要求如下： 按要求提供系统后台硬件及软件，软件必须有免于买方第三方侵权起诉的完整知识产权。设计并实施系统综合布线，该布线内容除网络布线外尚需包含低压柜等智能设备的通讯网络系统的二次接线设计、端子排布置设计和供货及现场接线等。提供智能仪表 YYEL2000 系列硬件和配套的通讯接口软件，并接入监控系统，要求监控系统完整采集 中标设备可提供的有关参数如：电流、电压、功率、功率因数、有功电度、无功电度等。 提供系统所需的操作台、椅、控制柜等。2 供货范围及工程要求* 投标方必须是施耐德公司电力配电监控系统的系统集成商，并且须具有相关的授权书资质； 近三年内具有两个以上的电力监控系统的系统集成业绩。 * 低压开关柜上的多功能智能型电力参数测量仪必须为 YYEL2000 系列，每台仪表应配置大屏幕液晶 显示屏、 IO 模块、通讯接口等。 设备的生产制造应根据设计图纸进行。 设备的包装及运输应符合相关标准要求。 设备的交货地点：XXXXX 施工场地。 设备的交货日期：合同签订生效后 1 个月内。 设备的现场安装、调试：现场条件具备后进场。3 卖方责任范围 负责监控系统的设计、生产、安装调试。 负责提供所供系统（设备）与其它系统（设备）的接口要求，配合相关的接口设计。 提供所供系统（设备）的技术文件、拓扑图、技术资料及与其它（系统）设备的接口设计。 负责对买方技术人员的培训。 负责相关设备的包装、运输。 负责系统设备现场安装的技术指导。 负责系统设备的现场调试和现场培训用户管理人员。 负责质保期内的技术服务。4 技术规格 系统概况本技术规格书是针对 XXXXX 项目中的中、低压设备集成的智能化监控系统的技术要求。并实现现场数据的自动采集与监视、以及电力系统运行状态监视、报警、各种历史运行数据的管理...
