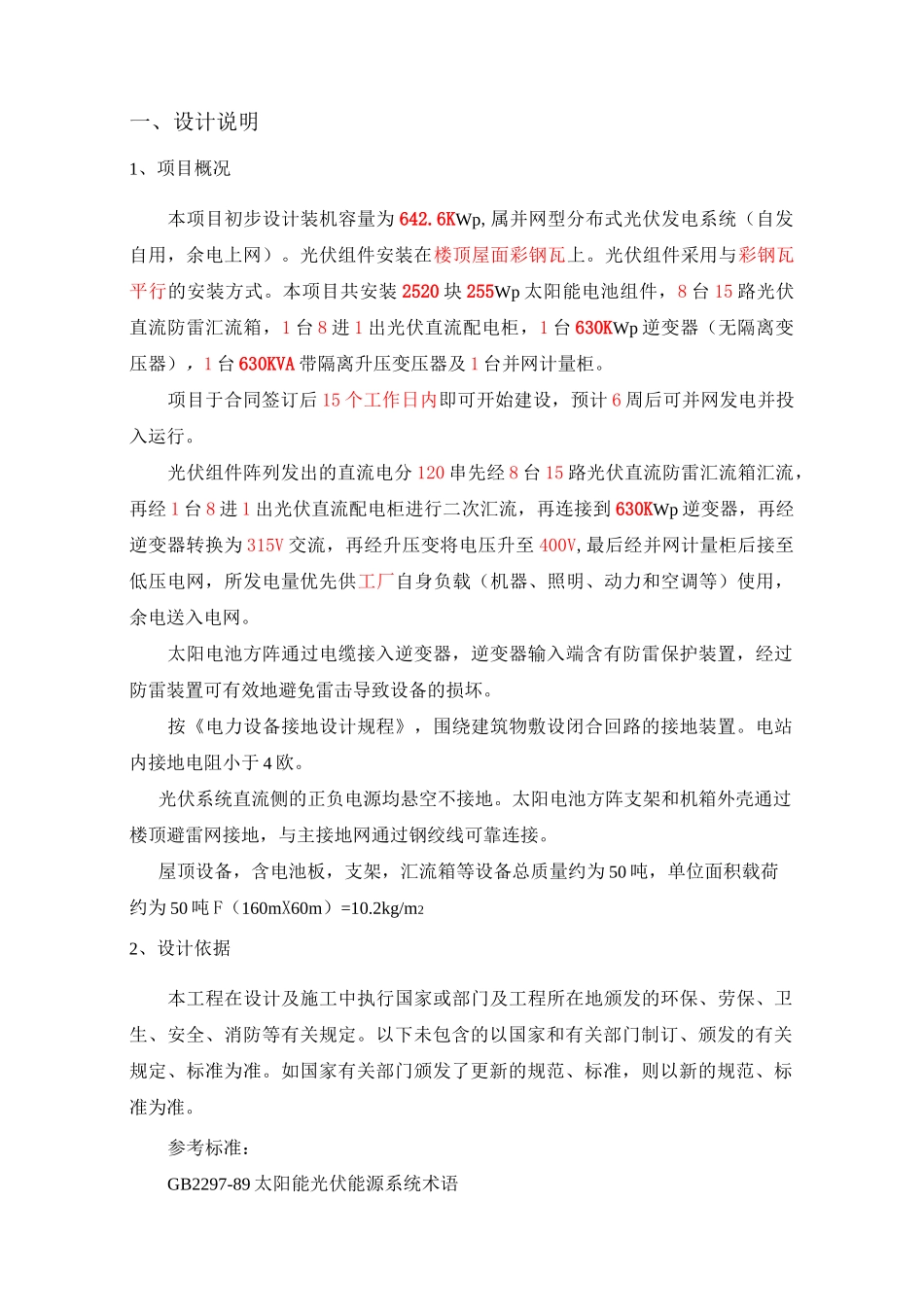

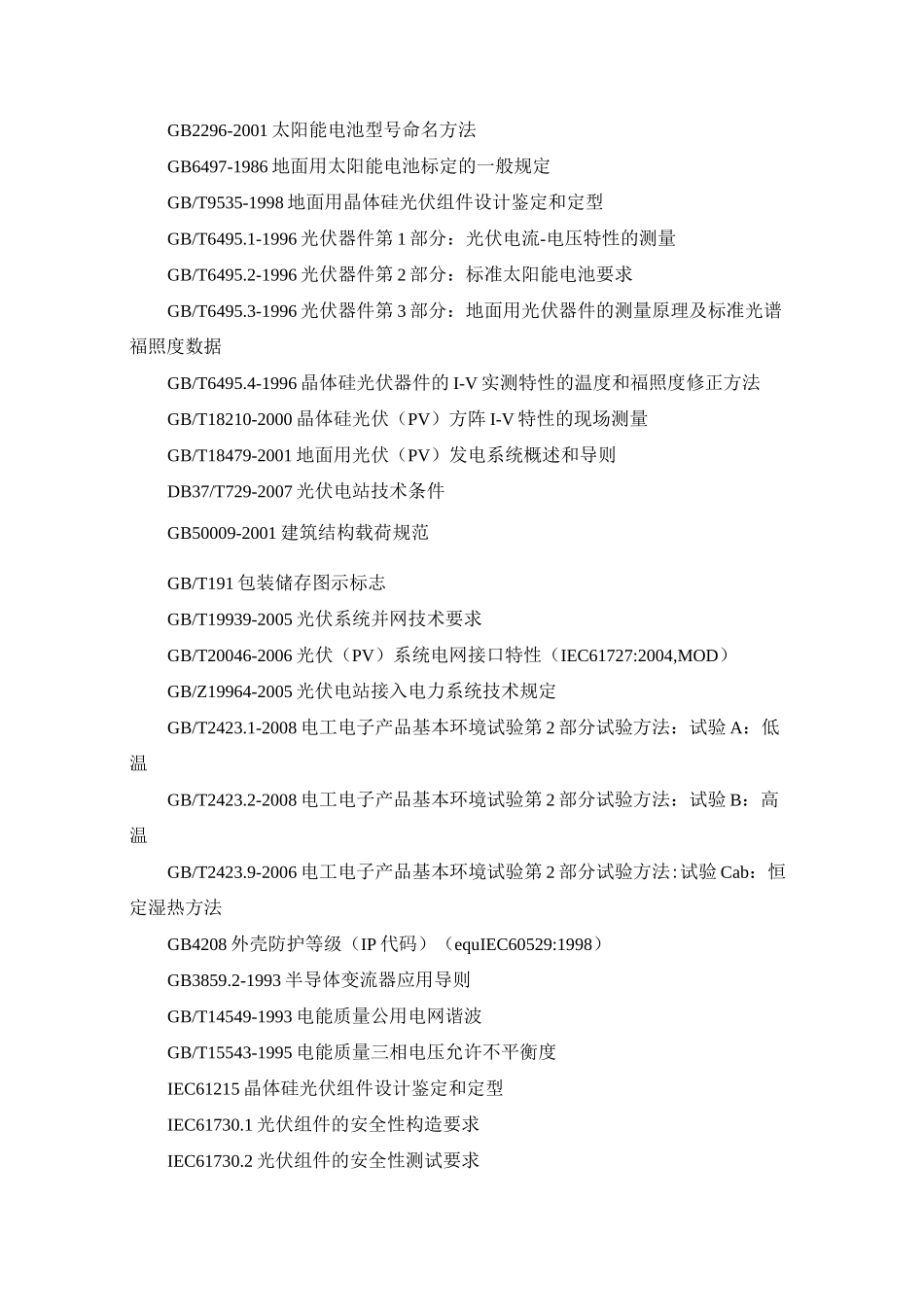

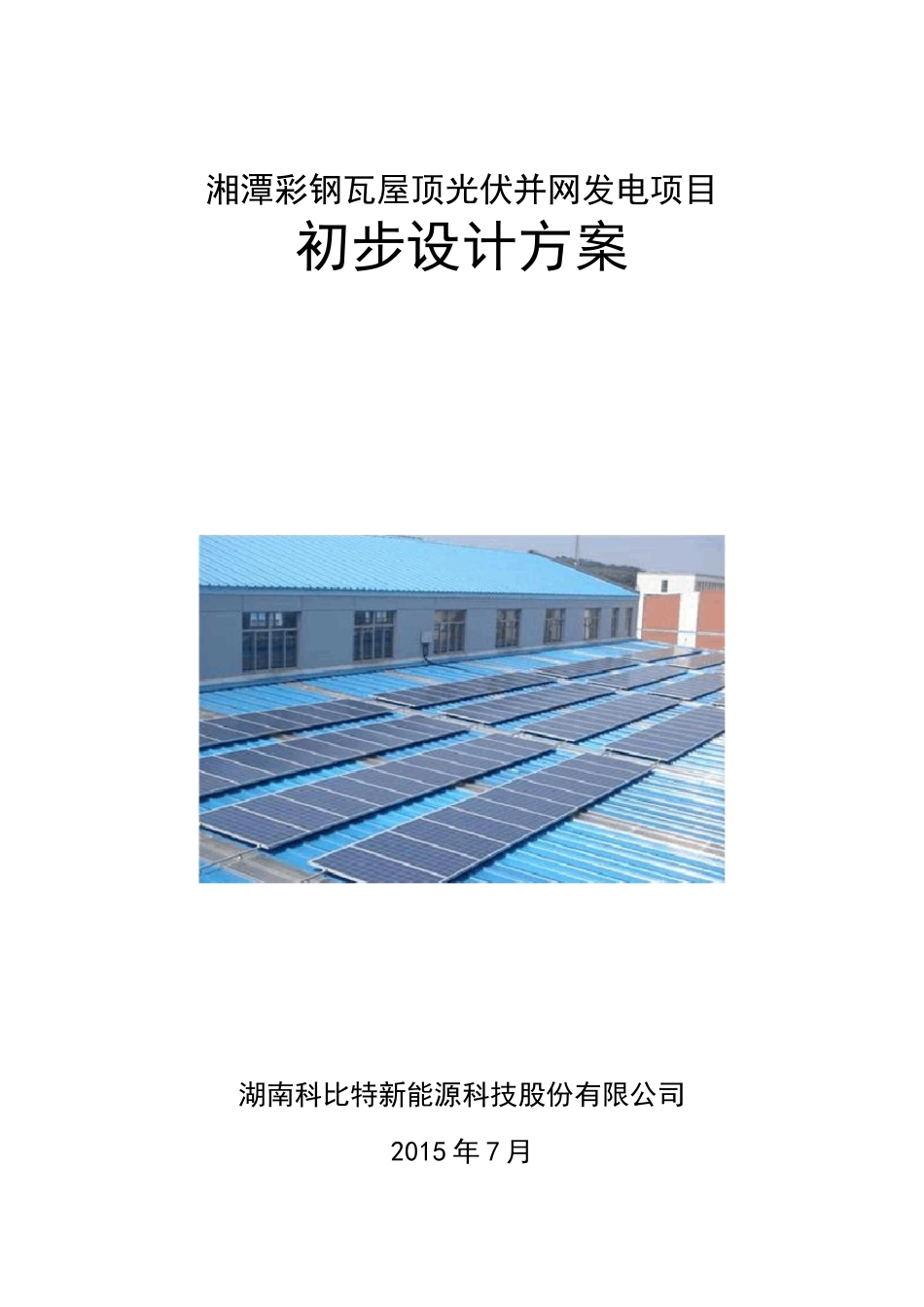

湘潭彩钢瓦屋顶光伏并网发电项目初步设计方案湖南科比特新能源科技股份有限公司2015 年 7 月一、设计说明1、项目概况本项目初步设计装机容量为 642.6KWp,属并网型分布式光伏发电系统(自发自用,余电上网)。光伏组件安装在楼顶屋面彩钢瓦上。光伏组件采用与彩钢瓦平行的安装方式。本项目共安装 2520 块 255Wp 太阳能电池组件,8 台 15 路光伏直流防雷汇流箱,1 台 8 进 1 出光伏直流配电柜,1 台 630KWp 逆变器(无隔离变压器),1 台 630KVA 带隔离升压变压器及 1 台并网计量柜。项目于合同签订后 15 个工作日内即可开始建设,预计 6 周后可并网发电并投入运行。光伏组件阵列发出的直流电分 120 串先经 8 台 15 路光伏直流防雷汇流箱汇流,再经 1 台 8 进 1 出光伏直流配电柜进行二次汇流,再连接到 630KWp 逆变器,再经逆变器转换为 315V 交流,再经升压变将电压升至 400V,最后经并网计量柜后接至低压电网,所发电量优先供工厂自身负载(机器、照明、动力和空调等)使用,余电送入电网。太阳电池方阵通过电缆接入逆变器,逆变器输入端含有防雷保护装置,经过防雷装置可有效地避免雷击导致设备的损坏。按《电力设备接地设计规程》,围绕建筑物敷设闭合回路的接地装置。电站内接地电阻小于 4 欧。光伏系统直流侧的正负电源均悬空不接地。太阳电池方阵支架和机箱外壳通过楼顶避雷网接地,与主接地网通过钢绞线可靠连接。屋顶设备,含电池板,支架,汇流箱等设备总质量约为 50 吨,单位面积载荷约为 50 吨 F(160mX60m)=10.2kg/m22、设计依据本工程在设计及施工中执行国家或部门及工程所在地颁发的环保、劳保、卫生、安全、消防等有关规定。以下未包含的以国家和有关部门制订、颁发的有关规定、标准为准。如国家有关部门颁发了更新的规范、标准,则以新的规范、标准为准。参考标准:GB2297-89 太阳能光伏能源系统术语GB2296-2001 太阳能电池型号命名方法GB6497-1986 地面用太阳能电池标定的一般规定GB/T9535-1998 地面用晶体硅光伏组件设计鉴定和定型GB/T6495.1-1996 光伏器件第 1 部分:光伏电流-电压特性的测量GB/T6495.2-1996 光伏器件第 2 部分:标准太阳能电池要求GB/T6495.3-1996 光伏器件第 3 部分:地面用光伏器件的测量原理及标准光谱福照度数据GB/T6495.4-1996 晶体硅光伏器件的 I-V 实测特性的温度和福照度修正方法GB/T18210-2000 晶体硅光伏(PV)方阵 I-V 特...
