自清洗过滤器结构与原理

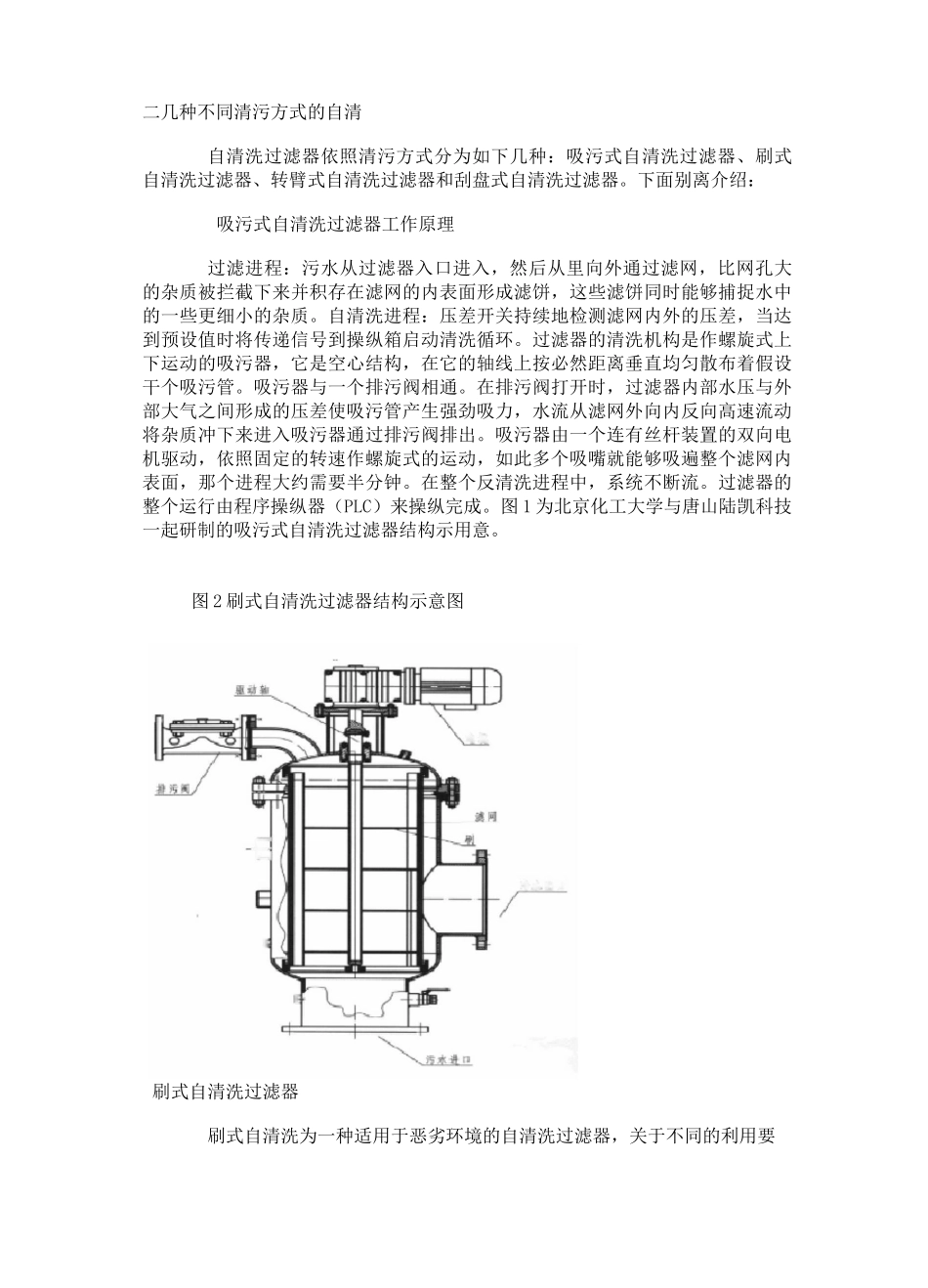

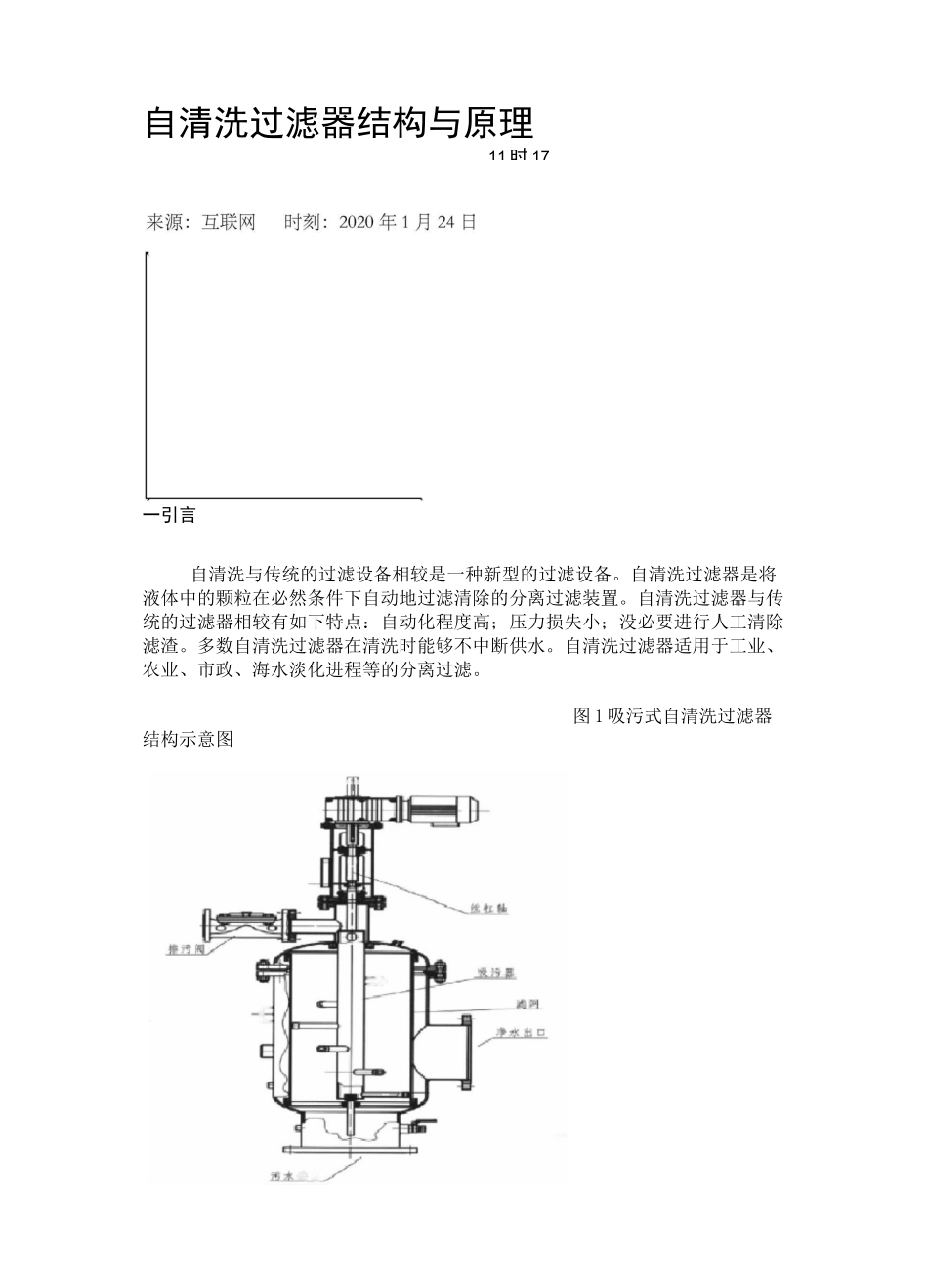

nE理 q自清洗过滤器结构与原理一引言自清洗与传统的过滤设备相较是一种新型的过滤设备。自清洗过滤器是将液体中的颗粒在必然条件下自动地过滤清除的分离过滤装置。自清洗过滤器与传统的过滤器相较有如下特点：自动化程度高；压力损失小；没必要进行人工清除滤渣。多数自清洗过滤器在清洗时能够不中断供水。自清洗过滤器适用于工业、农业、市政、海水淡化进程等的分离过滤。图 1 吸污式自清洗过滤器结构示意图11 时 17电€£E冷水出二几种不同清污方式的自清自清洗过滤器依照清污方式分为如下几种：吸污式自清洗过滤器、刷式自清洗过滤器、转臂式自清洗过滤器和刮盘式自清洗过滤器。下面别离介绍：吸污式自清洗过滤器工作原理过滤进程：污水从过滤器入口进入，然后从里向外通过滤网，比网孔大的杂质被拦截下来并积存在滤网的内表面形成滤饼，这些滤饼同时能够捕捉水中的一些更细小的杂质。自清洗进程：压差开关持续地检测滤网内外的压差，当达到预设值时将传递信号到操纵箱启动清洗循环。过滤器的清洗机构是作螺旋式上下运动的吸污器，它是空心结构，在它的轴线上按必然距离垂直均匀散布着假设干个吸污管。吸污器与一个排污阀相通。在排污阀打开时，过滤器内部水压与外部大气之间形成的压差使吸污管产生强劲吸力，水流从滤网外向内反向高速流动将杂质冲下来进入吸污器通过排污阀排出。吸污器由一个连有丝杆装置的双向电机驱动，依照固定的转速作螺旋式的运动，如此多个吸嘴就能够吸遍整个滤网内表面，那个进程大约需要半分钟。在整个反清洗进程中，系统不断流。过滤器的整个运行由程序操纵器（PLC）来操纵完成。图 1 为北京化工大学与唐山陆凯科技一起研制的吸污式自清洗过滤器结构示用意。图 2 刷式自清洗过滤器结构示意图刷式自清洗过滤器刷式自清洗为一种适用于恶劣环境的自清洗过滤器，关于不同的利用要求可配备 3500 微米一 200 微米的滤网。过滤器的清洗进程由一个时刻监测过滤网双侧压差的压差开关来启动，通常情形下压差开关的预设值是 0.05Mpa。当过滤器滤网双侧压差达到预设值时，过滤器将开始自清洗进程，整个自清洗进程包括两个步骤：打开位于过滤器端盖上的排污阀；电机带动滤网内的不锈钢刷转动，被滤网所捕捉的杂质被钢刷刷下并从排污阀排出。整个清洗进程耗时约 20 秒，清洗时系统不断流，过滤器的整个运行进程由随机配备的一个操纵箱来操纵。图 2为北京化工大学与唐山陆凯科技一起研制的刷式自清洗过滤器结构示用...
