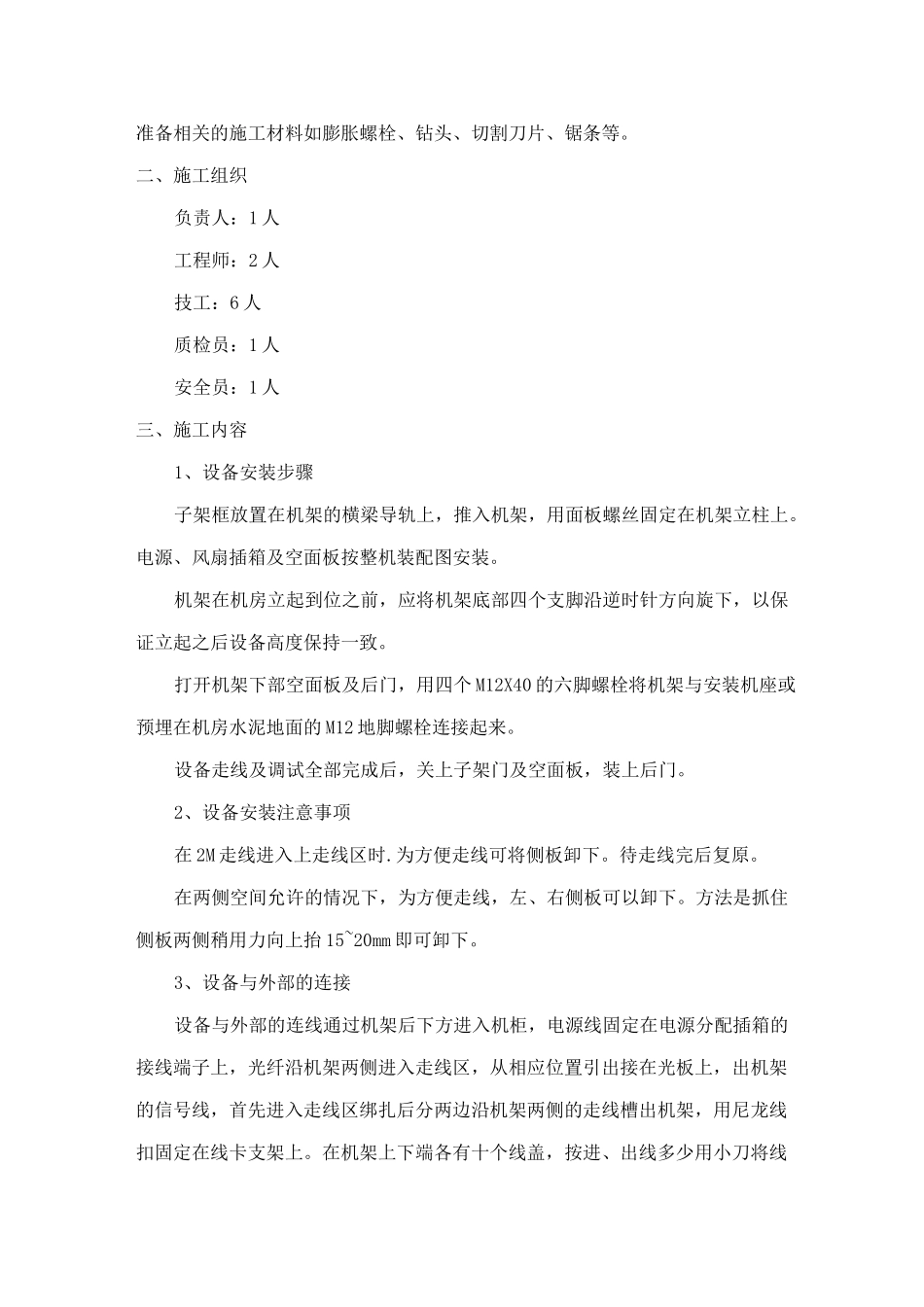

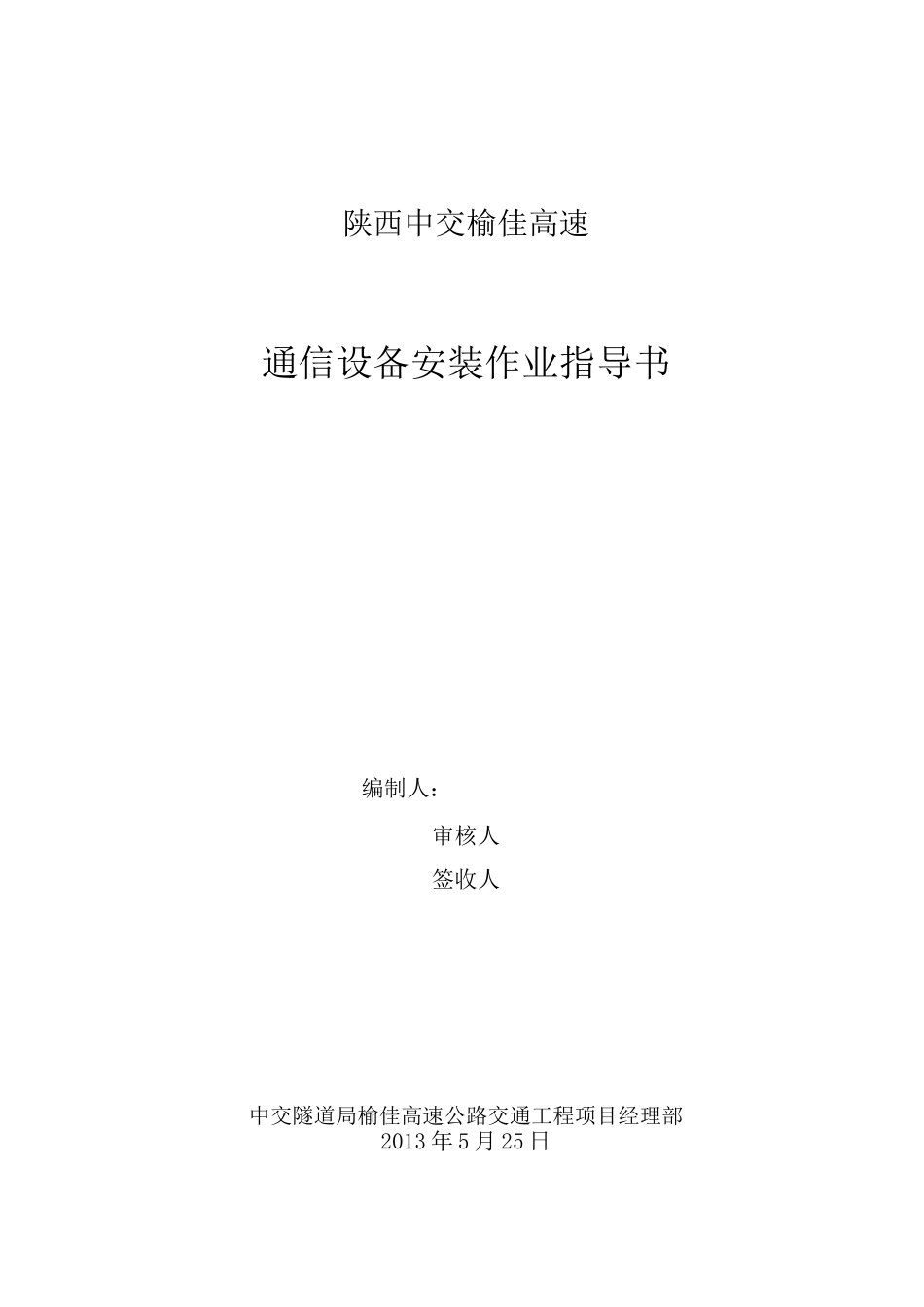

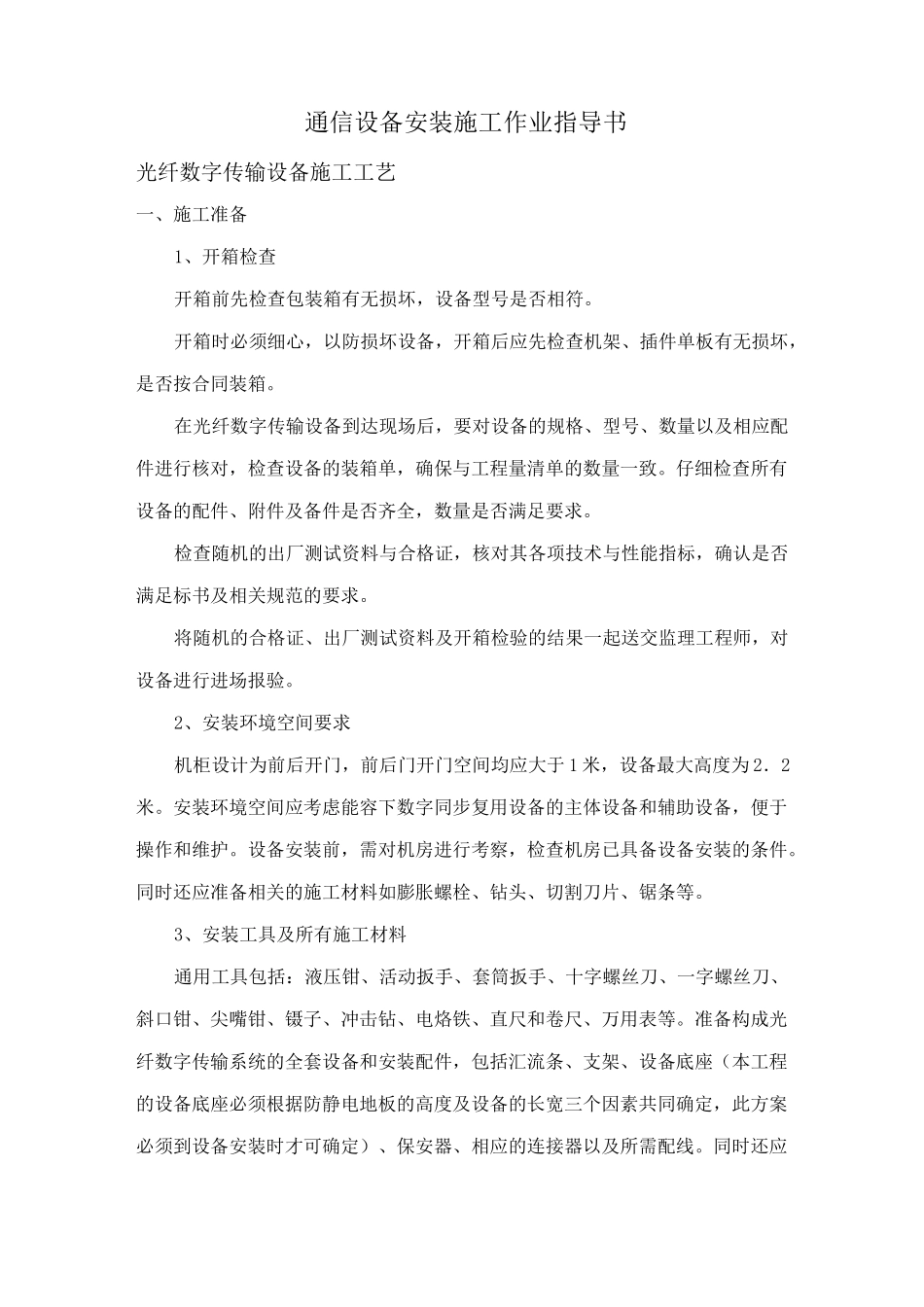

陕西中交榆佳高速通信设备安装作业指导书编制人:审核人签收人中交隧道局榆佳高速公路交通工程项目经理部2013 年 5 月 25 日通信设备安装施工作业指导书光纤数字传输设备施工工艺一、施工准备1、开箱检查开箱前先检查包装箱有无损坏,设备型号是否相符。开箱时必须细心,以防损坏设备,开箱后应先检查机架、插件单板有无损坏,是否按合同装箱。在光纤数字传输设备到达现场后,要对设备的规格、型号、数量以及相应配件进行核对,检查设备的装箱单,确保与工程量清单的数量一致。仔细检查所有设备的配件、附件及备件是否齐全,数量是否满足要求。检查随机的出厂测试资料与合格证,核对其各项技术与性能指标,确认是否满足标书及相关规范的要求。将随机的合格证、出厂测试资料及开箱检验的结果一起送交监理工程师,对设备进行进场报验。2、安装环境空间要求机柜设计为前后开门,前后门开门空间均应大于 1 米,设备最大高度为 2.2米。安装环境空间应考虑能容下数字同步复用设备的主体设备和辅助设备,便于操作和维护。设备安装前,需对机房进行考察,检查机房已具备设备安装的条件。同时还应准备相关的施工材料如膨胀螺栓、钻头、切割刀片、锯条等。3、安装工具及所有施工材料通用工具包括:液压钳、活动扳手、套筒扳手、十字螺丝刀、一字螺丝刀、斜口钳、尖嘴钳、镊子、冲击钻、电烙铁、直尺和卷尺、万用表等。准备构成光纤数字传输系统的全套设备和安装配件,包括汇流条、支架、设备底座(本工程的设备底座必须根据防静电地板的高度及设备的长宽三个因素共同确定,此方案必须到设备安装时才可确定)、保安器、相应的连接器以及所需配线。同时还应准备相关的施工材料如膨胀螺栓、钻头、切割刀片、锯条等。二、施工组织负责人:1 人工程师:2 人技工:6 人质检员:1 人安全员:1 人三、施工内容1、设备安装步骤子架框放置在机架的横梁导轨上,推入机架,用面板螺丝固定在机架立柱上。电源、风扇插箱及空面板按整机装配图安装。机架在机房立起到位之前,应将机架底部四个支脚沿逆时针方向旋下,以保证立起之后设备高度保持一致。打开机架下部空面板及后门,用四个 M12X40 的六脚螺栓将机架与安装机座或预埋在机房水泥地面的 M12 地脚螺栓连接起来。设备走线及调试全部完成后,关上子架门及空面板,装上后门。2、设备安装注意事项在 2M 走线进入上走线区时.为方便走线可将侧板卸下。待走线完后复原。在两侧空间允许的情况下,为方便...
