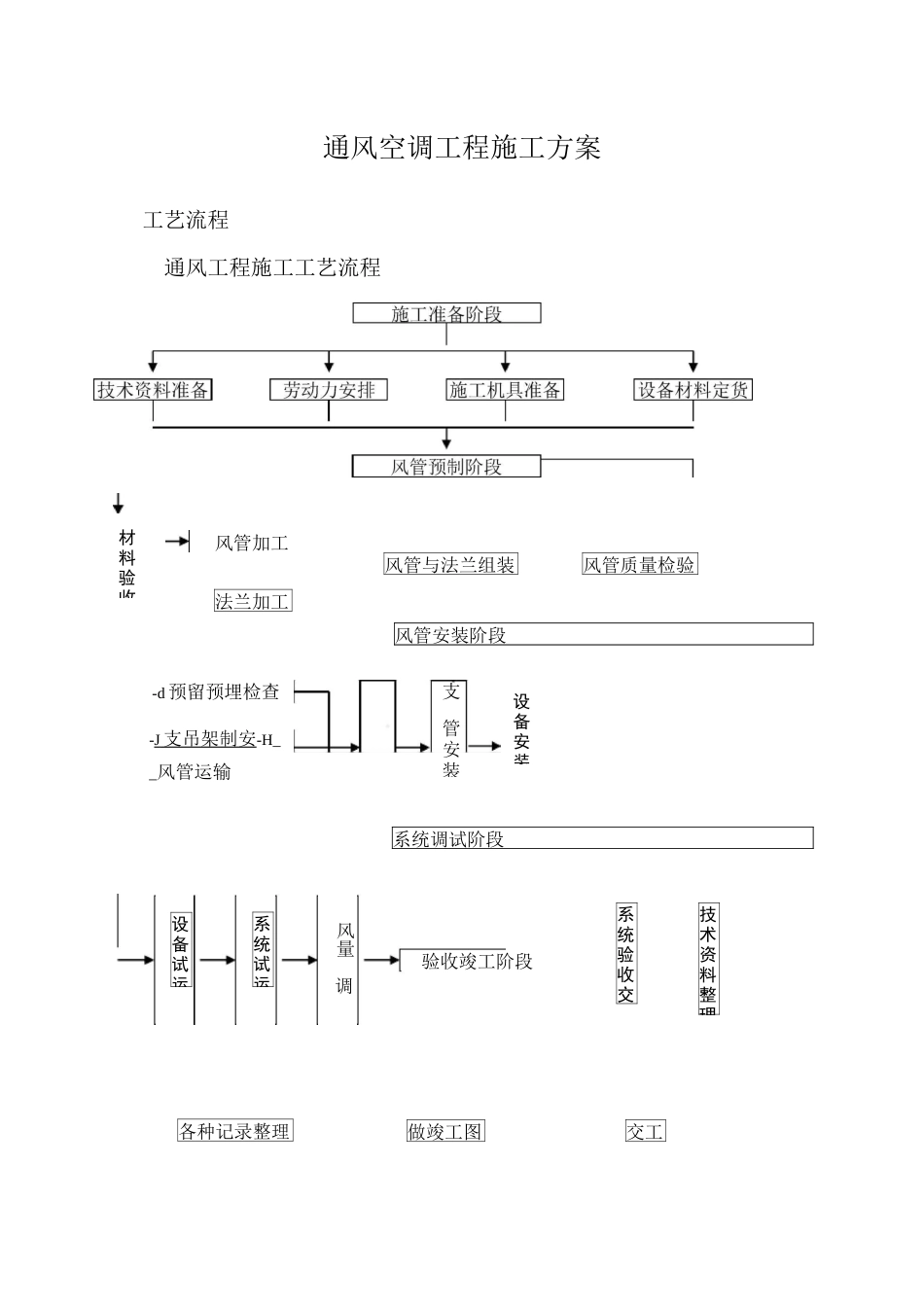

通风空调工程施工方案工艺流程通风工程施工工艺流程风管安装阶段系统调试阶段材料验收法兰加工风管与法兰组装风管质量检验-J 支吊架制安 -H__风管运输支管安装设备安装技术资料整理系统验收交系统试运设备试运交工做竣工图各种记录整理风管加工-d 预留预埋检查验收竣工阶段风量调风管制作材料要求()所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。()制作风管及配件的镀锌钢板厚度应符合施工验收规范规定。风管板材厚度\类别风管直径或长边尺寸矩形风管中压低压系统高压系统()风管法兰规格按下表选取。矩形风管法兰及螺栓规格风管长边尺寸()法兰用料规格(角钢)螺栓规格XXXX操作工艺()工艺流程方法兰下料焊接冲孔打眼■■()板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。()板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。()剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时,脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离开刀口不得小于，用力均匀适当。()金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。咬口连接类型可采用平咬口和角咬口，咬口宽度和留量根据板材厚度而定。咬口宽度()钢板厚度平咬口宽角咬口宽以下——展开下料■■.4亠亠剪切倒角■咬口制作风管折方成型焊接时可采用气焊、电焊或接触焊，焊缝形式应根据风管的构造和焊接方法而定，可选用：对接焊、搭接焊、角缝、搭接角缝等几种形式。铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合并且铆钉排列整齐、均匀。板材之间铆接一般中间可不加垫料，设计有规定时，按设计要求进行。（）咬口连接根据使用范围选择咬口形式。（）咬口时手指距滚轮护壳不小于，手不准放在咬口机轨道上，扶稳板料。（）咬口后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。（）折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配件碰伤。（）法兰加工♦矩形风管法兰加工：方法兰由四根角钢组焊而成，划线下料时应注意使焊成后的法兰内径不小于风管的外径，用型钢切割机按线切断。下料调直后放在冲床上冲铆钉孔及螺栓孔，孔距应符合施工验收规范要求。冲孔后的角钢放在焊接平台上进行焊接，焊接时用各规格模具卡紧。矩形法兰用料规格应符合施工验收规范规定。（）矩形风管边长大于或等于...
