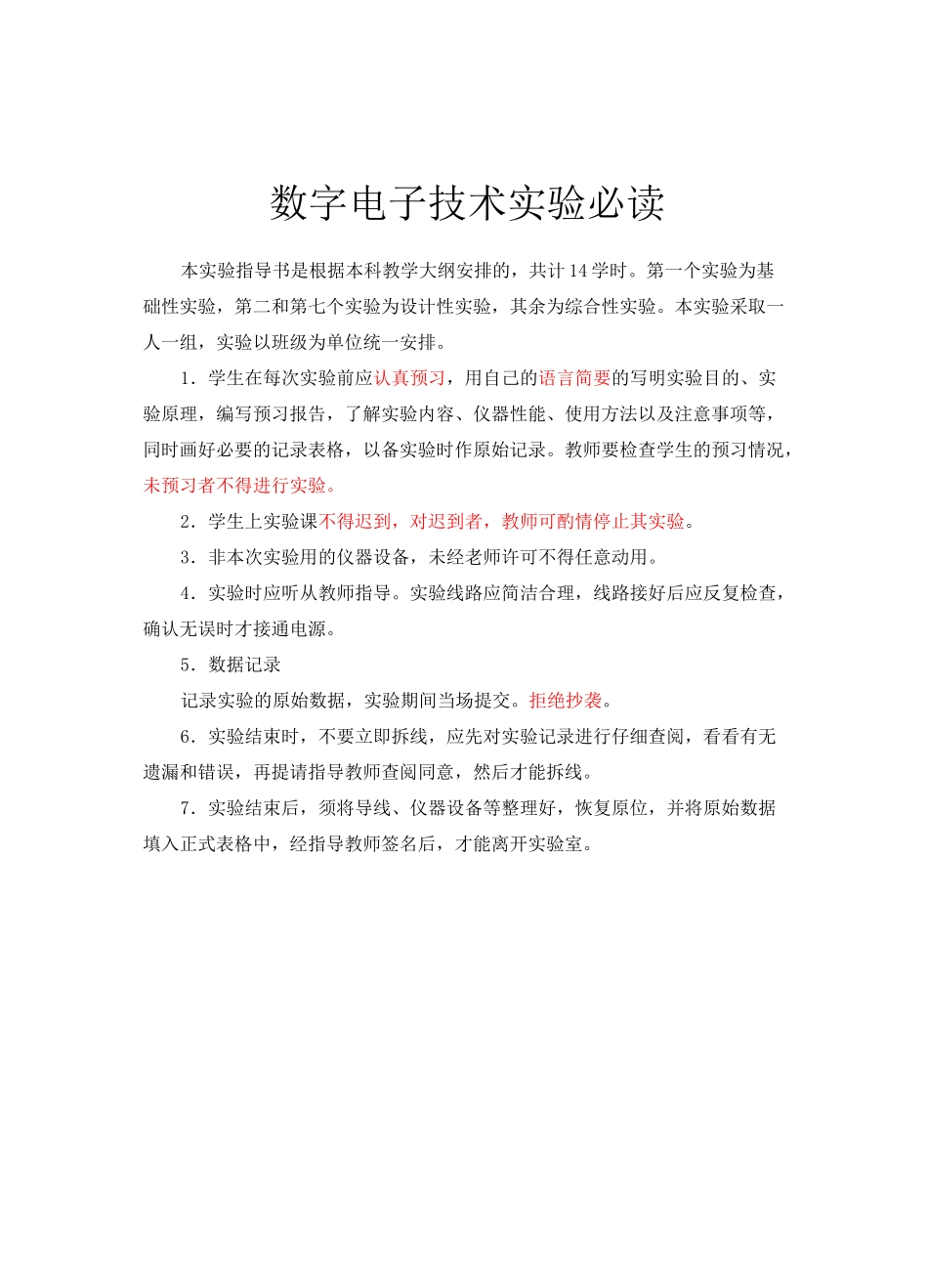

数字电子技术实验指导书（韶关学院自动化专业用）自动化系2014 年 1 月 10 日实验室：信工 405数字电子技术实验必读本实验指导书是根据本科教学大纲安排的，共计 14 学时。第一个实验为基础性实验，第二和第七个实验为设计性实验，其余为综合性实验。本实验采取一人一组，实验以班级为单位统一安排。1．学生在每次实验前应认真预习，用自己的语言简要的写明实验目的、实验原理，编写预习报告，了解实验内容、仪器性能、使用方法以及注意事项等，同时画好必要的记录表格，以备实验时作原始记录。教师要检查学生的预习情况，未预习者不得进行实验。2．学生上实验课不得迟到，对迟到者，教师可酌情停止其实验。3．非本次实验用的仪器设备，未经老师许可不得任意动用。4．实验时应听从教师指导。实验线路应简洁合理，线路接好后应反复检查，确认无误时才接通电源。5．数据记录记录实验的原始数据，实验期间当场提交。拒绝抄袭。6．实验结束时，不要立即拆线，应先对实验记录进行仔细查阅，看看有无遗漏和错误，再提请指导教师查阅同意，然后才能拆线。7．实验结束后，须将导线、仪器设备等整理好，恢复原位，并将原始数据填入正式表格中，经指导教师签名后，才能离开实验室。目录实验 1TTL 基本逻辑门功能测试实验 2组合逻辑电路的设计实验 3译码器及其应用实验 4数码管显示电路及应用实验 5数据选择器及其应用实验 6同步时序逻辑电路分析实验 7计数器及其应用实验 1TTL 基本逻辑门功能测试一、实验目的1、熟悉数字电路试验箱各部分电路的基本功能和使用方法2、熟悉 TTL 集成逻辑门电路实验芯片的外形和引脚排列3、掌握实验芯片门电路的逻辑功能二、实验设备及材料数字逻辑电路实验箱，集成芯片 74LS00（四 2 输入与非门）、74LS04（六反相器）、74LS08（四 2 输入与门）、74LS10（三 3 输入与非门）、74LS20（二 4 输入与非门）和导线若干。三、实验原理1、数字电路基本逻辑单元的工作原理数字电路工作过程是数字信号，而数字信号是一种在时间和数量上不连续的信号。（1）反映事物逻辑关系的变量称为逻辑变量，通常用“0”和“1”两个基本符号表示两个对立的离散状态，反映电路上的高电平和低电平，称为二值信息。（2）数字电路中的二极管有导通和截止两种对立工作状态。三极管有饱和、截止两种对立的工作状态。它们都工作在开、关状态，分别用“1”和“0”来表示导通和断开的情况。（3）在数字电路中，以逻辑代数作为数...
