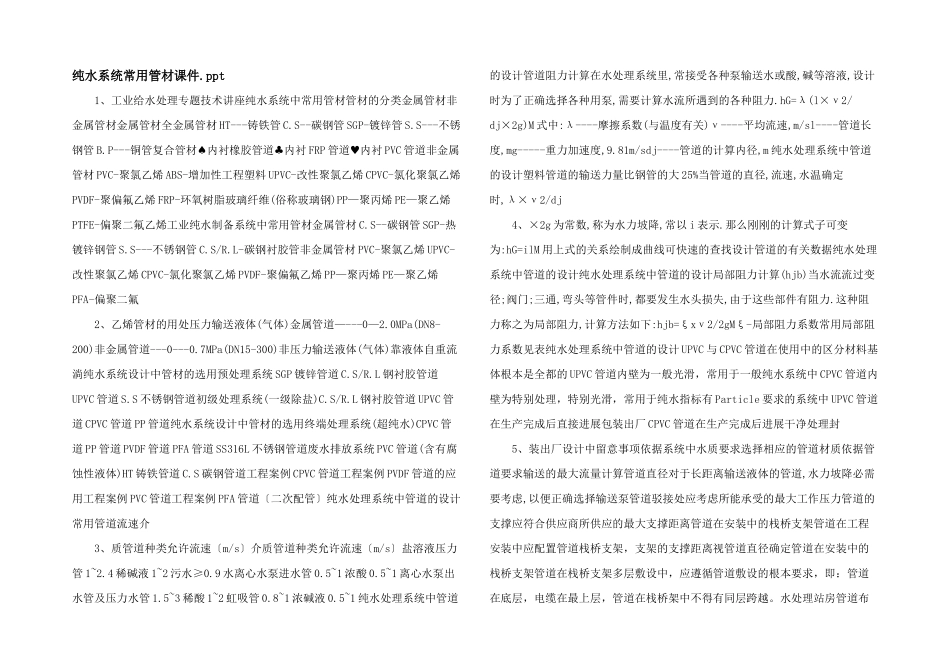

纯水系统常用管材课件.ppt 1、工业给水处理专题技术讲座纯水系统中常用管材管材的分类金属管材非金属管材金属管材全金属管材 HT---铸铁管 C.S--碳钢管 SGP-镀锌管 S.S---不锈钢管 B.P---铜管复合管材内衬橡胶管道内衬♠♣FRP 管道内衬♥PVC 管道非金属管材 PVC-聚氯乙烯 ABS-增加性工程塑料 UPVC-改性聚氯乙烯 CPVC-氯化聚氯乙烯PVDF-聚偏氟乙烯 FRP-环氧树脂玻璃纤维(俗称玻璃钢)PP—聚丙烯 PE—聚乙烯PTFE-偏聚二氟乙烯工业纯水制备系统中常用管材金属管材 C.S--碳钢管 SGP-热镀锌钢管 S.S---不锈钢管 C.S/R.L-碳钢衬胶管非金属管材 PVC-聚氯乙烯 UPVC-改性聚氯乙烯 CPVC-氯化聚氯乙烯 PVDF-聚偏氟乙烯 PP—聚丙烯 PE—聚乙烯PFA-偏聚二氟 2、乙烯管材的用处压力输送液体(气体)金属管道—---0—2.0MPa(DN8-200)非金属管道---0---0.7MPa(DN15-300)非压力输送液体(气体)靠液体自重流淌纯水系统设计中管材的选用预处理系统 SGP 镀锌管道 C.S/R.L 钢衬胶管道UPVC 管道 S.S 不锈钢管道初级处理系统(一级除盐)C.S/R.L 钢衬胶管道 UPVC 管道 CPVC 管道 PP 管道纯水系统设计中管材的选用终端处理系统(超纯水)CPVC 管道 PP 管道 PVDF 管道 PFA 管道 SS316L 不锈钢管道废水排放系统 PVC 管道(含有腐蚀性液体)HT 铸铁管道 C.S 碳钢管道工程案例 CPVC 管道工程案例 PVDF 管道的应用工程案例 PVC 管道工程案例 PFA 管道〔二次配管〕纯水处理系统中管道的设计常用管道流速介 3、质管道种类允许流速〔m/s〕介质管道种类允许流速〔m/s〕盐溶液压力管 1~2.4 稀碱液 1~2 污水≥0.9 水离心水泵进水管 0.5~1 浓酸 0.5~1 离心水泵出水管及压力水管 1.5~3 稀酸 1~2 虹吸管 0.8~1 浓碱液 0.5~1 纯水处理系统中管道的设计管道阻力计算在水处理系统里,常接受各种泵输送水或酸,碱等溶液,设计时为了正确选择各种用泵,需要计算水流所遇到的各种阻力.hG=λ(l×ν2/dj×2g)M 式中:λ----摩擦系数(与温度有关)ν----平均流速,m/sl----管道长度,mg-----重力加速度,9.81m/sdj----管道的计算内径,m 纯水处理系统中管道的设计塑料管道的输送力量比钢管的大 25%当管道的直径,流速,水温确定时,λ×ν2/dj 4、×2g 为常数,称为水力坡降,常以 i 表示.那么刚刚的计算式子可变为:hG=ilM 用上式的关系绘制成曲线可快速的查找设计管道的有关数据纯水处理系统中管道的设计纯水处理系统中管道的设计局...
