经典钣金结构设计规范

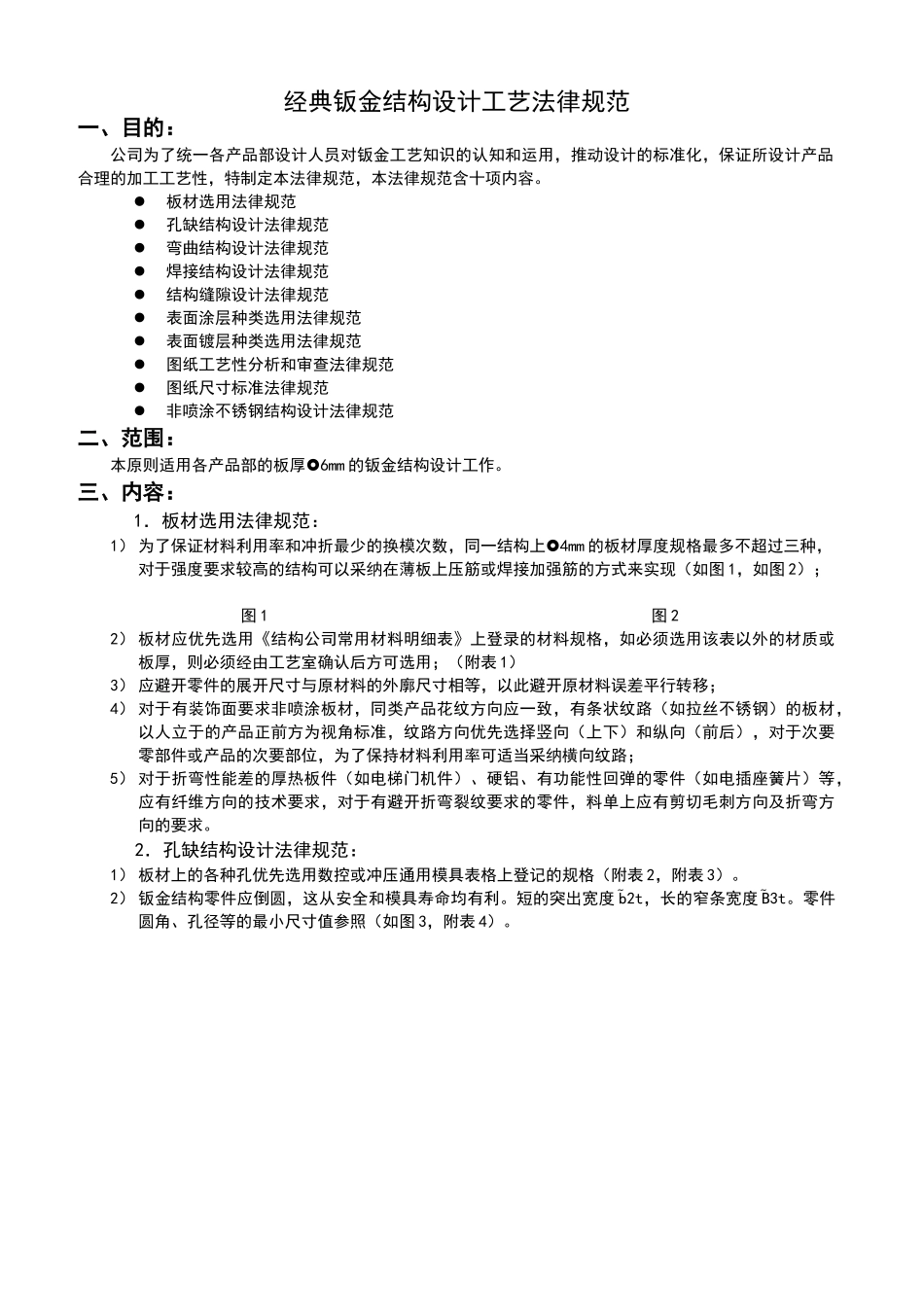

经典钣金结构设计工艺法律规范一、目的：公司为了统一各产品部设计人员对钣金工艺知识的认知和运用，推动设计的标准化，保证所设计产品合理的加工工艺性，特制定本法律规范，本法律规范含十项内容。板材选用法律规范孔缺结构设计法律规范弯曲结构设计法律规范焊接结构设计法律规范结构缝隙设计法律规范表面涂层种类选用法律规范表面镀层种类选用法律规范图纸工艺性分析和审查法律规范图纸尺寸标准法律规范非喷涂不锈钢结构设计法律规范二、范围：本原则适用各产品部的板厚6mm 的钣金结构设计工作。三、内容：1．板材选用法律规范：1） 为了保证材料利用率和冲折最少的换模次数，同一结构上4mm 的板材厚度规格最多不超过三种，对于强度要求较高的结构可以采纳在薄板上压筋或焊接加强筋的方式来实现（如图 1，如图 2）；图 1 图 22） 板材应优先选用《结构公司常用材料明细表》上登录的材料规格，如必须选用该表以外的材质或板厚，则必须经由工艺室确认后方可选用；（附表 1）3） 应避开零件的展开尺寸与原材料的外廓尺寸相等，以此避开原材料误差平行转移； 4） 对于有装饰面要求非喷涂板材，同类产品花纹方向应一致，有条状纹路（如拉丝不锈钢）的板材，以人立于的产品正前方为视角标准，纹路方向优先选择竖向（上下）和纵向（前后），对于次要零部件或产品的次要部位，为了保持材料利用率可适当采纳横向纹路；5） 对于折弯性能差的厚热板件（如电梯门机件）、硬铝、有功能性回弹的零件（如电插座簧片）等，应有纤维方向的技术要求，对于有避开折弯裂纹要求的零件，料单上应有剪切毛刺方向及折弯方向的要求。2．孔缺结构设计法律规范：1） 板材上的各种孔优先选用数控或冲压通用模具表格上登记的规格（附表 2，附表 3）。2） 钣金结构零件应倒圆，这从安全和模具寿命均有利。短的突出宽度 b2t，长的窄条宽度 B3t。零件圆角、孔径等的最小尺寸值参照（如图 3，附表 4）。图 3附表 4 推举的最小尺寸（见图 2）尺寸最小值tR14mm 或 2tR22tD1或D23mm以下3 或用大数（有色金属）～2t（黑色金属）D32（不锈钢板）以下（钢板）以下（其余）～D4或D5以下2t～～3） 按图 2（d），当 D1(有色金属)，D12t(黑色金属)时，将园孔或方孔开通成右侧的“U”型缺口即可保证良好的工艺性。4） 对于距零件边缘较近的锁、折页、螺母、螺钉等附件的让位孔优先采纳缺口型，从经济精度及安装拆卸的工艺性...
