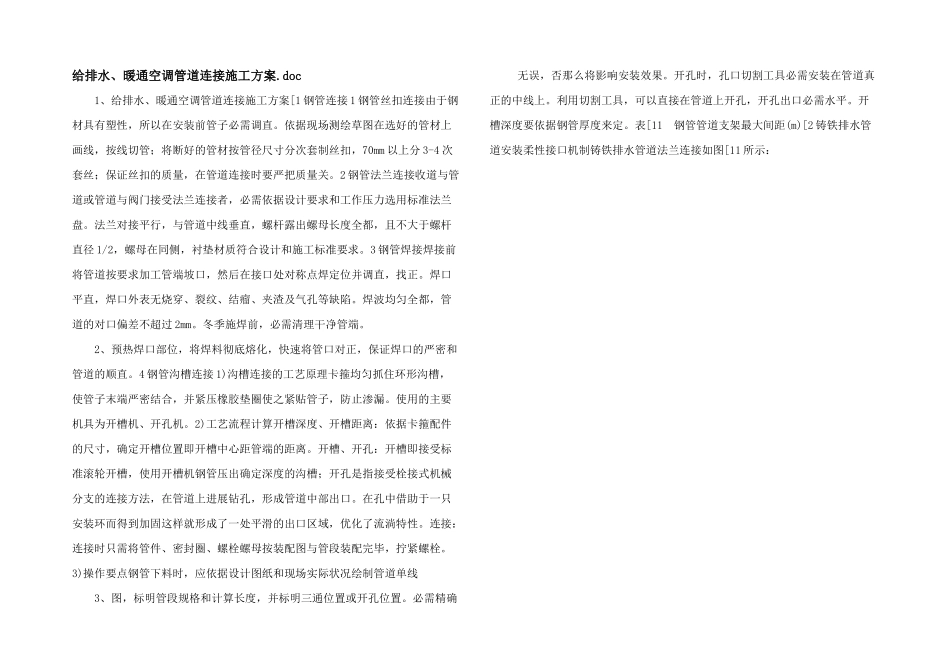

给排水、暖通空调管道连接施工方案.doc 1、给排水、暖通空调管道连接施工方案[1 钢管连接 1 钢管丝扣连接由于钢材具有塑性，所以在安装前管子必需调直。依据现场测绘草图在选好的管材上画线，按线切管；将断好的管材按管径尺寸分次套制丝扣，70mm 以上分 3-4 次套丝；保证丝扣的质量，在管道连接时要严把质量关。2 钢管法兰连接收道与管道或管道与阀门接受法兰连接者，必需依据设计要求和工作压力选用标准法兰盘。法兰对接平行，与管道中线垂直，螺杆露出螺母长度全都，且不大于螺杆直径 1/2，螺母在同侧，衬垫材质符合设计和施工标准要求。3 钢管焊接焊接前将管道按要求加工管端坡口，然后在接口处对称点焊定位并调直，找正。焊口平直，焊口外表无烧穿、裂纹、结瘤、夹渣及气孔等缺陷。焊波均匀全都，管道的对口偏差不超过 2mm。冬季施焊前，必需清理干净管端。 2、预热焊口部位，将焊料彻底熔化，快速将管口对正，保证焊口的严密和管道的顺直。4 钢管沟槽连接 1)沟槽连接的工艺原理卡箍均匀抓住环形沟槽，使管子末端严密结合，并紧压橡胶垫圈使之紧贴管子，防止渗漏。使用的主要机具为开槽机、开孔机。2)工艺流程计算开槽深度、开槽距离：依据卡箍配件的尺寸，确定开槽位置即开槽中心距管端的距离。开槽、开孔：开槽即接受标准滚轮开槽，使用开槽机钢管压出确定深度的沟槽；开孔是指接受栓接式机械分支的连接方法，在管道上进展钻孔，形成管道中部出口。在孔中借助于一只安装环而得到加固这样就形成了一处平滑的出口区域，优化了流淌特性。连接：连接时只需将管件、密封圈、螺栓螺母按装配图与管段装配完毕，拧紧螺栓。3)操作要点钢管下料时，应依据设计图纸和现场实际状况绘制管道单线 3、图，标明管段规格和计算长度，并标明三通位置或开孔位置。必需精确 无误，否那么将影响安装效果。开孔时，孔口切割工具必需安装在管道真正的中线上。利用切割工具，可以直接在管道上开孔，开孔出口必需水平。开槽深度要依据钢管厚度来定。表[11 钢管管道支架最大间距(m)[2 铸铁排水管道安装柔性接口机制铸铁排水管道法兰连接如图[11 所示：
