综合布线系统规范重点

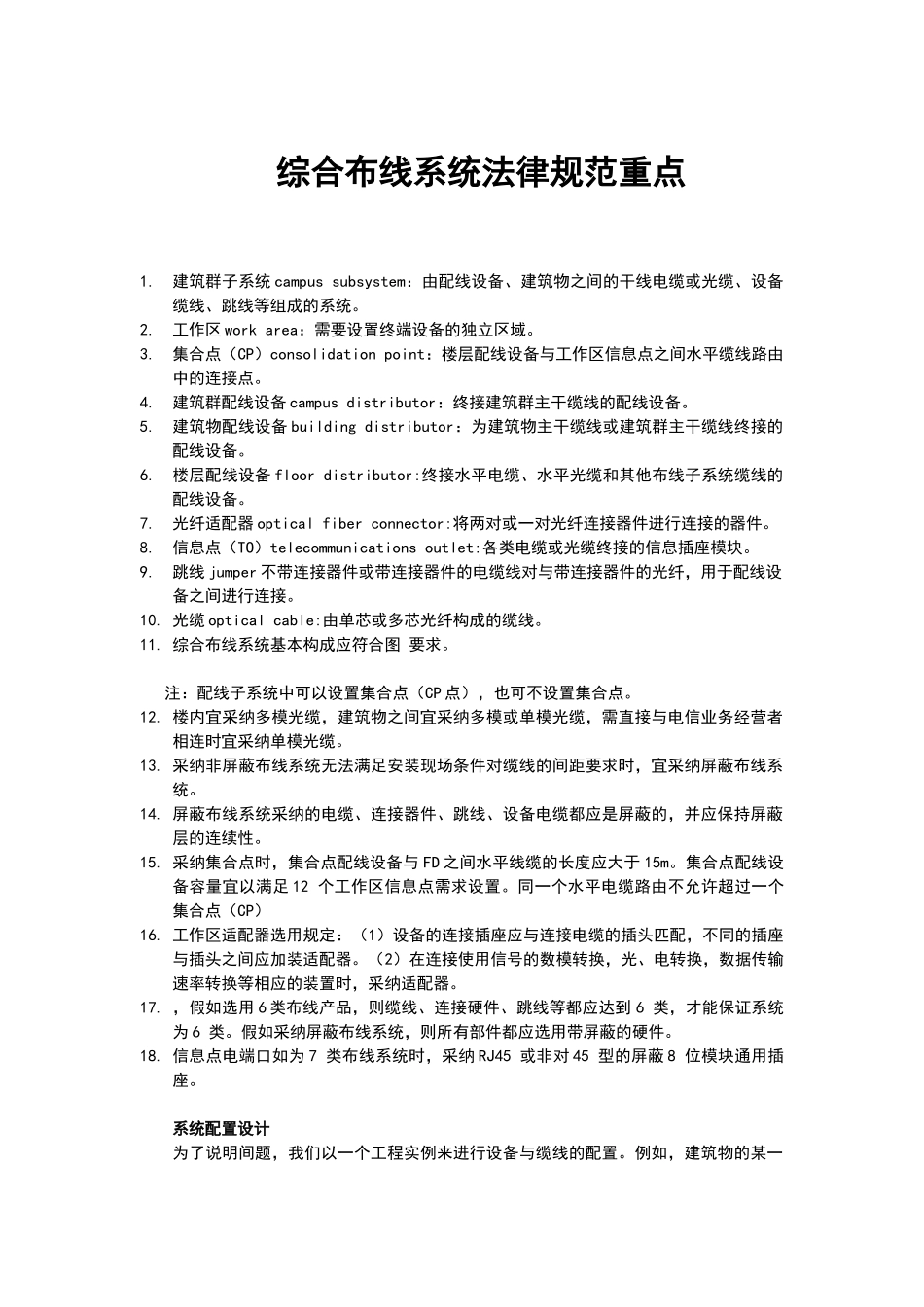

综合布线系统法律规范重点1.建筑群子系统 campus subsystem：由配线设备、建筑物之间的干线电缆或光缆、设备缆线、跳线等组成的系统。2.工作区 work area：需要设置终端设备的独立区域。3.集合点（CP）consolidation point：楼层配线设备与工作区信息点之间水平缆线路由中的连接点。4.建筑群配线设备 campus distributor：终接建筑群主干缆线的配线设备。5.建筑物配线设备 building distributor：为建筑物主干缆线或建筑群主干缆线终接的配线设备。6.楼层配线设备 floor distributor:终接水平电缆、水平光缆和其他布线子系统缆线的配线设备。7.光纤适配器 optical fiber connector:将两对或一对光纤连接器件进行连接的器件。8.信息点（TO）telecommunications outlet:各类电缆或光缆终接的信息插座模块。9.跳线 jumper 不带连接器件或带连接器件的电缆线对与带连接器件的光纤，用于配线设备之间进行连接。10. 光缆 optical cable:由单芯或多芯光纤构成的缆线。11. 综合布线系统基本构成应符合图 要求。注：配线子系统中可以设置集合点（CP 点），也可不设置集合点。12. 楼内宜采纳多模光缆，建筑物之间宜采纳多模或单模光缆，需直接与电信业务经营者相连时宜采纳单模光缆。13. 采纳非屏蔽布线系统无法满足安装现场条件对缆线的间距要求时，宜采纳屏蔽布线系统。14. 屏蔽布线系统采纳的电缆、连接器件、跳线、设备电缆都应是屏蔽的，并应保持屏蔽层的连续性。15. 采纳集合点时，集合点配线设备与 FD 之间水平线缆的长度应大于 15m。集合点配线设备容量宜以满足 12 个工作区信息点需求设置。同一个水平电缆路由不允许超过一个集合点（CP）16. 工作区适配器选用规定：（1）设备的连接插座应与连接电缆的插头匹配，不同的插座与插头之间应加装适配器。（2）在连接使用信号的数模转换，光、电转换，数据传输速率转换等相应的装置时，采纳适配器。17. ，假如选用 6 类布线产品，则缆线、连接硬件、跳线等都应达到 6 类，才能保证系统为 6 类。假如采纳屏蔽布线系统，则所有部件都应选用带屏蔽的硬件。18. 信息点电端口如为 7 类布线系统时，采纳 RJ45 或非对 45 型的屏蔽 8 位模块通用插座。系统配置设计为了说明间题，我们以一个工程实例来进行设备与缆线的配置。例如，建筑物的某一层共设置了 200 个信息点，计算机网络与电话各占 50％，即各为 100 个信息点。1、电话部分：1）FD 水平侧配线模...
