网络分析仪操作规范

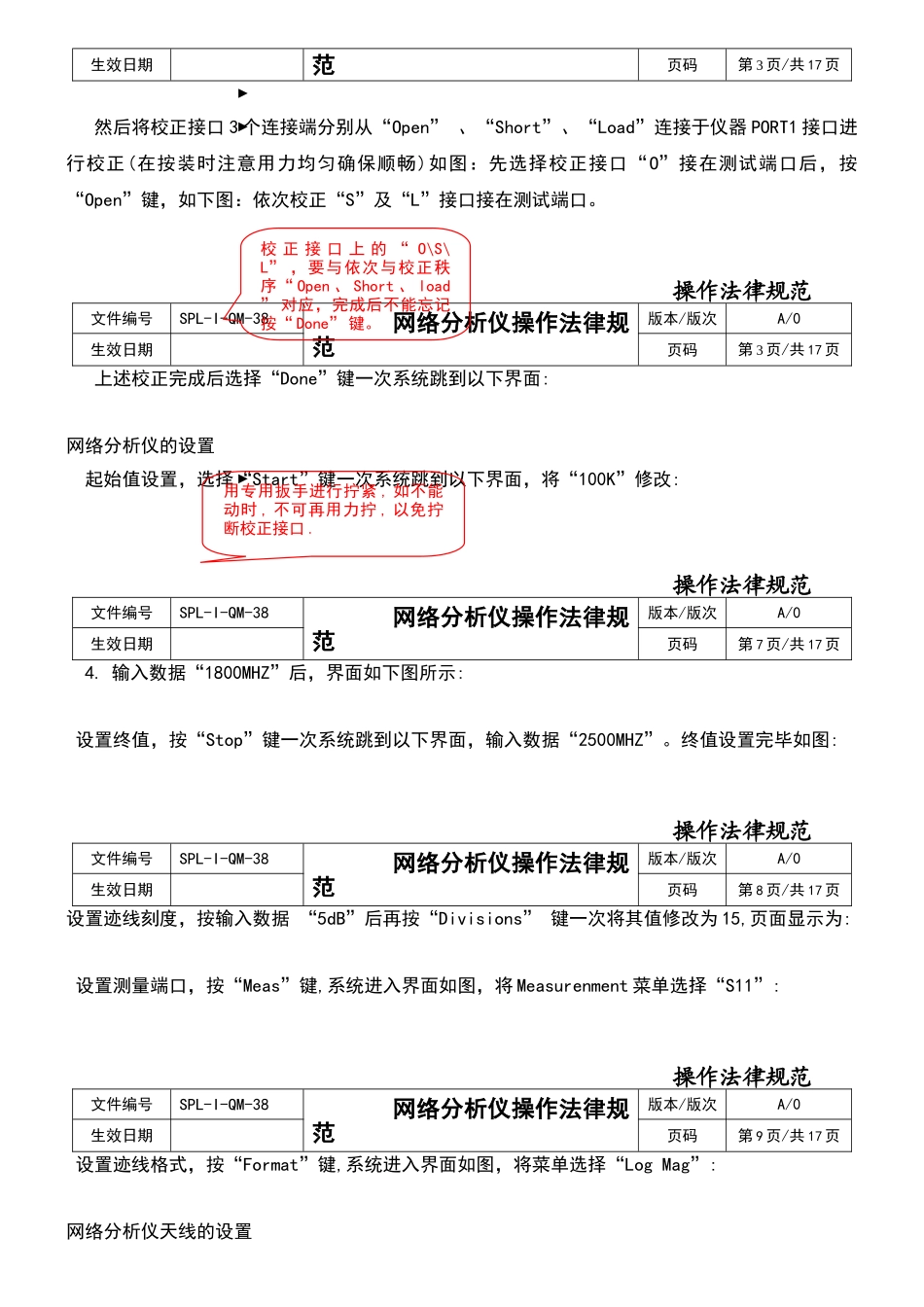

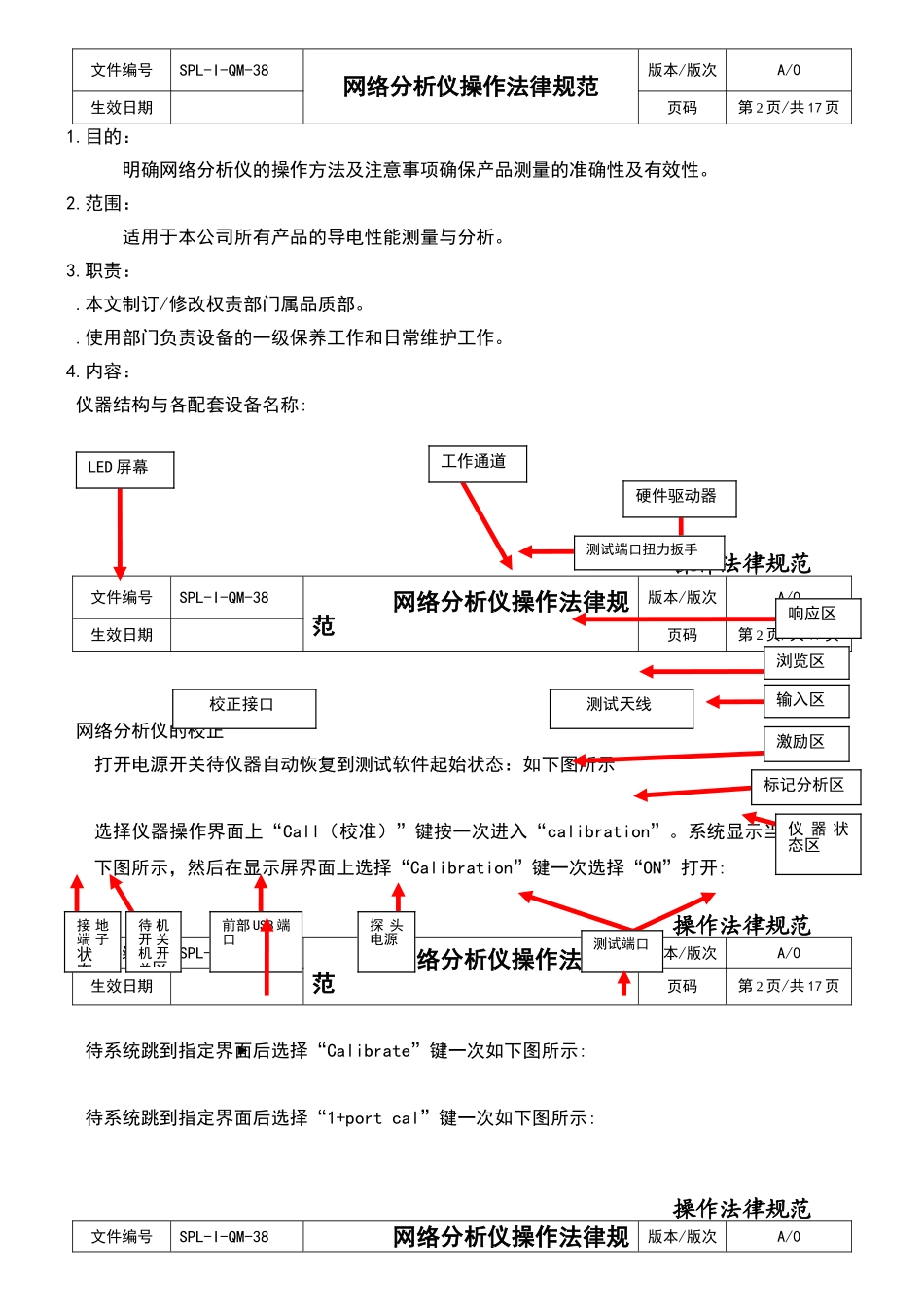

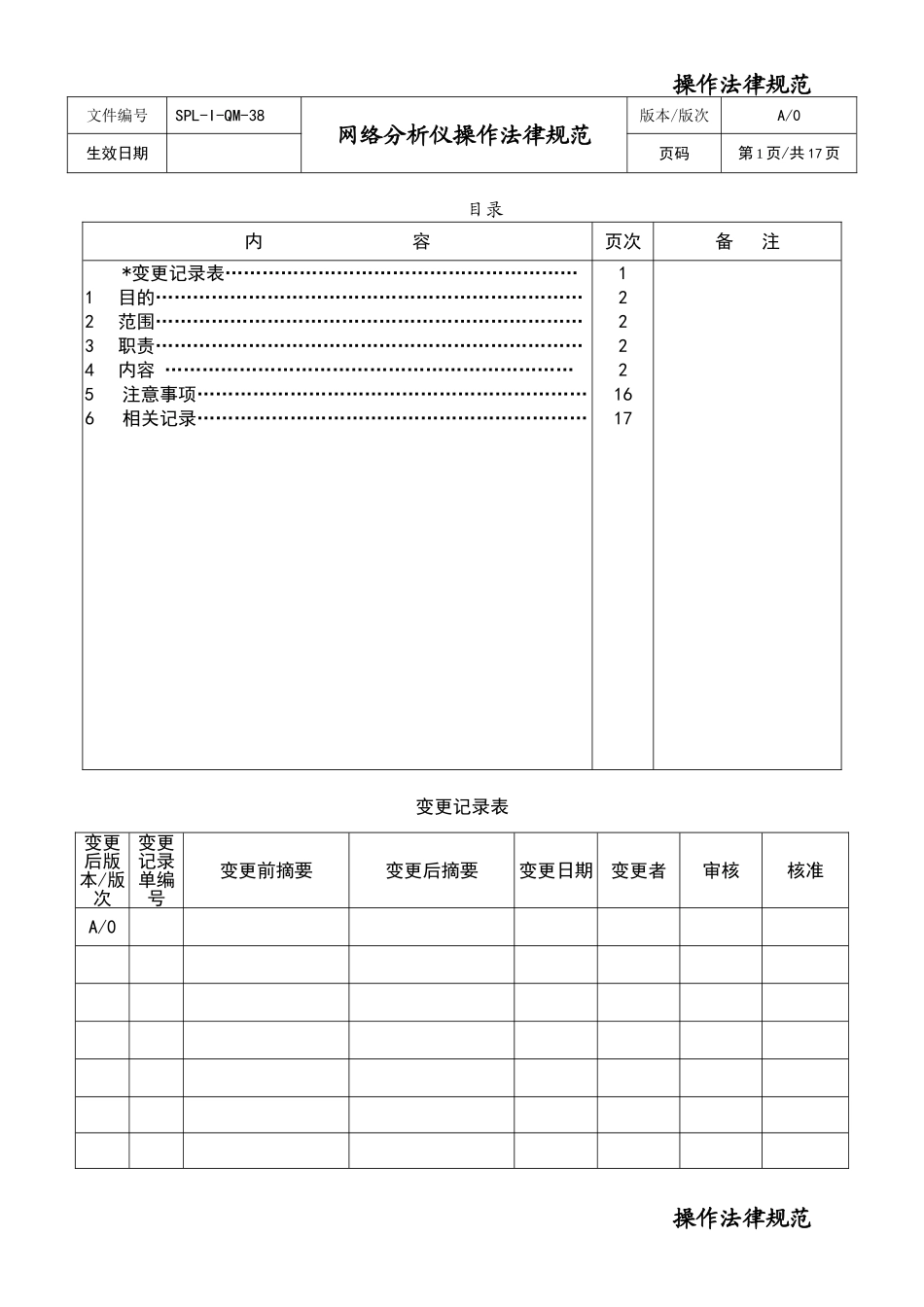

操作法律规范文件编号SPL-I-QM-38 网络分析仪操作法律规范版本/版次A/0生效日期页码第 1 页/共 17 页目录内 容页次备 注*变更记录表…………………………………………………1目的……………………………………………………………2范围……………………………………………………………3职责……………………………………………………………4内容 …………………………………………………………5 注意事项………………………………………………………6 相关记录………………………………………………………122221617变更记录表操作法律规范变更后版本/版次变更记录单编号变更前摘要变更后摘要变更日期变更者审核核准A/0文件编号SPL-I-QM-38 网络分析仪操作法律规范版本/版次A/0生效日期页码第 2 页/共 17 页1.目的： 明确网络分析仪的操作方法及注意事项确保产品测量的准确性及有效性。2.范围： 适用于本公司所有产品的导电性能测量与分析。3.职责： .本文制订/修改权责部门属品质部。 .使用部门负责设备的一级保养工作和日常维护工作。4.内容： 仪器结构与各配套设备名称:操作法律规范文件编号SPL-I-QM-38 网络分析仪操作法律规范版本/版次A/0生效日期页码第 2 页/共 17 页 网络分析仪的校正 打开电源开关待仪器自动恢复到测试软件起始状态：如下图所示 选择仪器操作界面上“Call（校准）”键按一次进入“calibration”。系统显示当前页面如下图所示，然后在显示屏界面上选择“Calibration”键一次选择“ON”打开:操作法律规范文件编号SPL-I-QM-38 网络分析仪操作法律规范版本/版次A/0生效日期页码第 2 页/共 17 页待系统跳到指定界面后选择“Calibrate”键一次如下图所示:待系统跳到指定界面后选择“1+port cal”键一次如下图所示:操作法律规范文件编号SPL-I-QM-38 网络分析仪操作法律规版本/版次A/0LED 屏幕工作通道硬件驱动器响应区浏览区输入区激励区标记分析区仪 器 状态区接 地端 子状态待 机开 关机 开关区前部 USB 端口探 头电源测试端口测试端口扭力扳手校正接口测试天线范生效日期页码第 3 页/共 17 页然后将校正接口 3 个连接端分别从“Open” 、“Short”、“Load”连接于仪器 PORT1 接口进行校正(在按装时注意用力均匀确保顺畅)如图：先选择校正接口“O”接在测试端口后，按“Open”键，如下图：依次校正“S”及“L”接口接在测试端口。 操作法律规范文件编号SPL-I-QM-38 网...
