万兆以太网技术

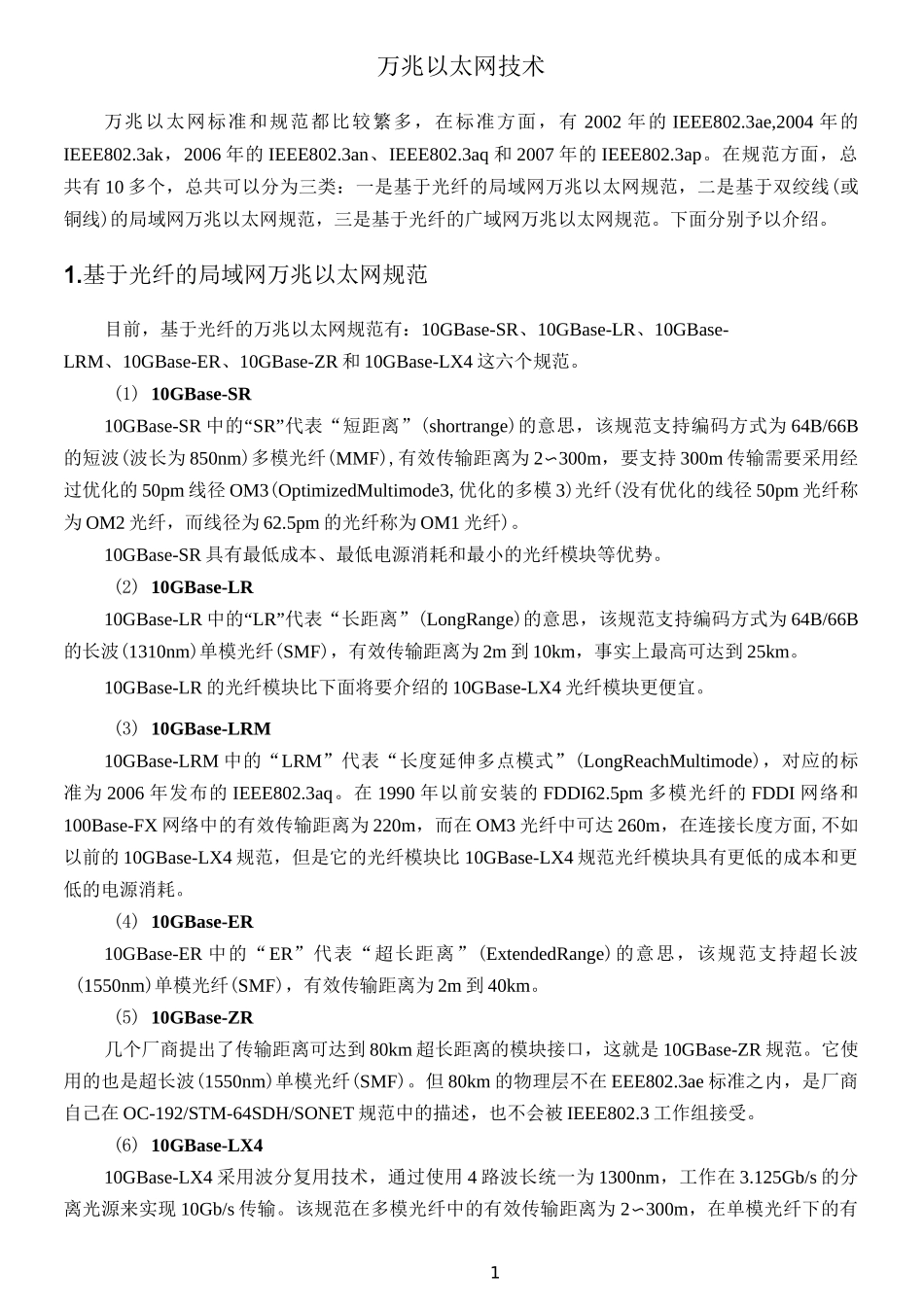

DDDDDDD1.□□□□□□□□□□□□□□□112.□□□□□□□□□□□□□□□□□□□□□23.□□□□□□□□□□□□□□□34.□□□□□□□□□□44.1□□□□□□□□□□□PHYU44.2□□□□□□□□PMDU71万兆以太网技术万兆以太网标准和规范都比较繁多，在标准方面，有 2002 年的 IEEE802.3ae,2004 年的IEEE802.3ak，2006 年的 IEEE802.3an、IEEE802.3aq 和 2007 年的 IEEE802.3ap。在规范方面，总共有 10 多个，总共可以分为三类：一是基于光纤的局域网万兆以太网规范，二是基于双绞线(或铜线)的局域网万兆以太网规范，三是基于光纤的广域网万兆以太网规范。下面分别予以介绍。1.基于光纤的局域网万兆以太网规范目前，基于光纤的万兆以太网规范有：10GBase-SR、10GBase-LR、10GBase-LRM、10GBase-ER、10GBase-ZR 和 10GBase-LX4 这六个规范。(1) 10GBase-SR10GBase-SR 中的“SR”代表“短距离”(shortrange)的意思，该规范支持编码方式为 64B/66B的短波(波长为 850nm)多模光纤(MMF),有效传输距离为 2〜300m，要支持 300m 传输需要采用经过优化的 50pm 线径 OM3(OptimizedMultimode3,优化的多模 3)光纤(没有优化的线径 50pm 光纤称为 OM2 光纤，而线径为 62.5pm 的光纤称为 OM1 光纤)。10GBase-SR 具有最低成本、最低电源消耗和最小的光纤模块等优势。(2) 10GBase-LR10GBase-LR 中的“LR”代表“长距离”(LongRange)的意思，该规范支持编码方式为 64B/66B的长波(1310nm)单模光纤(SMF)，有效传输距离为 2m 到 10km，事实上最高可达到 25km。10GBase-LR 的光纤模块比下面将要介绍的 10GBase-LX4 光纤模块更便宜。(3) 10GBase-LRM10GBase-LRM 中的“LRM”代表“长度延伸多点模式”(LongReachMultimode)，对应的标准为 2006 年发布的 IEEE802.3aq。在 1990 年以前安装的 FDDI62.5pm 多模光纤的 FDDI 网络和100Base-FX 网络中的有效传输距离为 220m，而在 OM3 光纤中可达 260m，在连接长度方面,不如以前的 10GBase-LX4 规范，但是它的光纤模块比 10GBase-LX4 规范光纤模块具有更低的成本和更低的电源消耗。(4) 10GBase-ER10GBase-ER 中的“ER”代表“超长距离”(ExtendedRange)的意思，该规范支持超长波(1550nm)单模光纤(SMF)，有效传输距离为 2m 到 40km。(5) 10GBase-ZR几个厂商提出了传输距离可达到 80km 超长距离的模块接口，这就是 10GBase-ZR 规范。它使用的...
