电气SC线管套管预埋

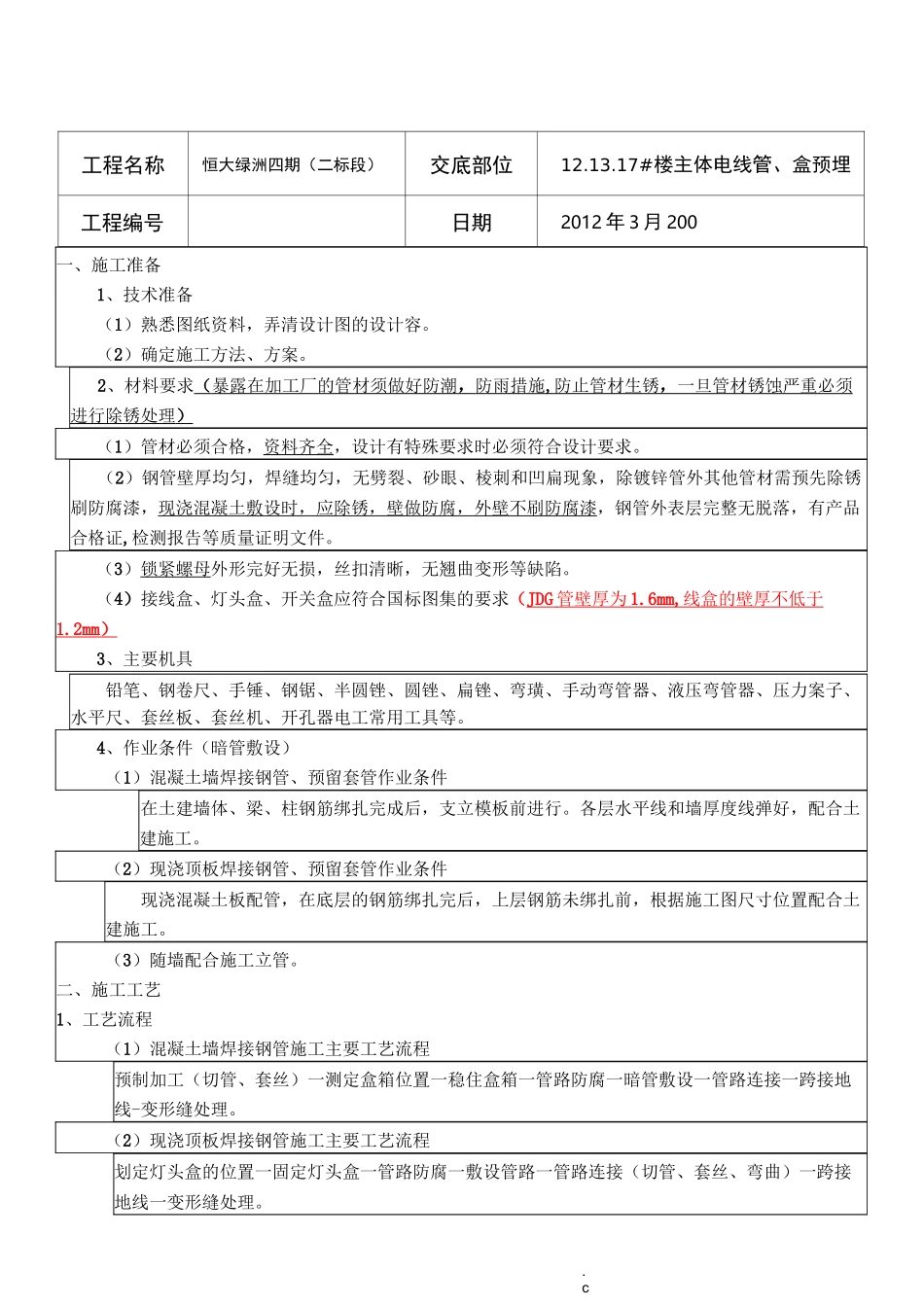

电气SC线管套管预埋_第1页
1/9

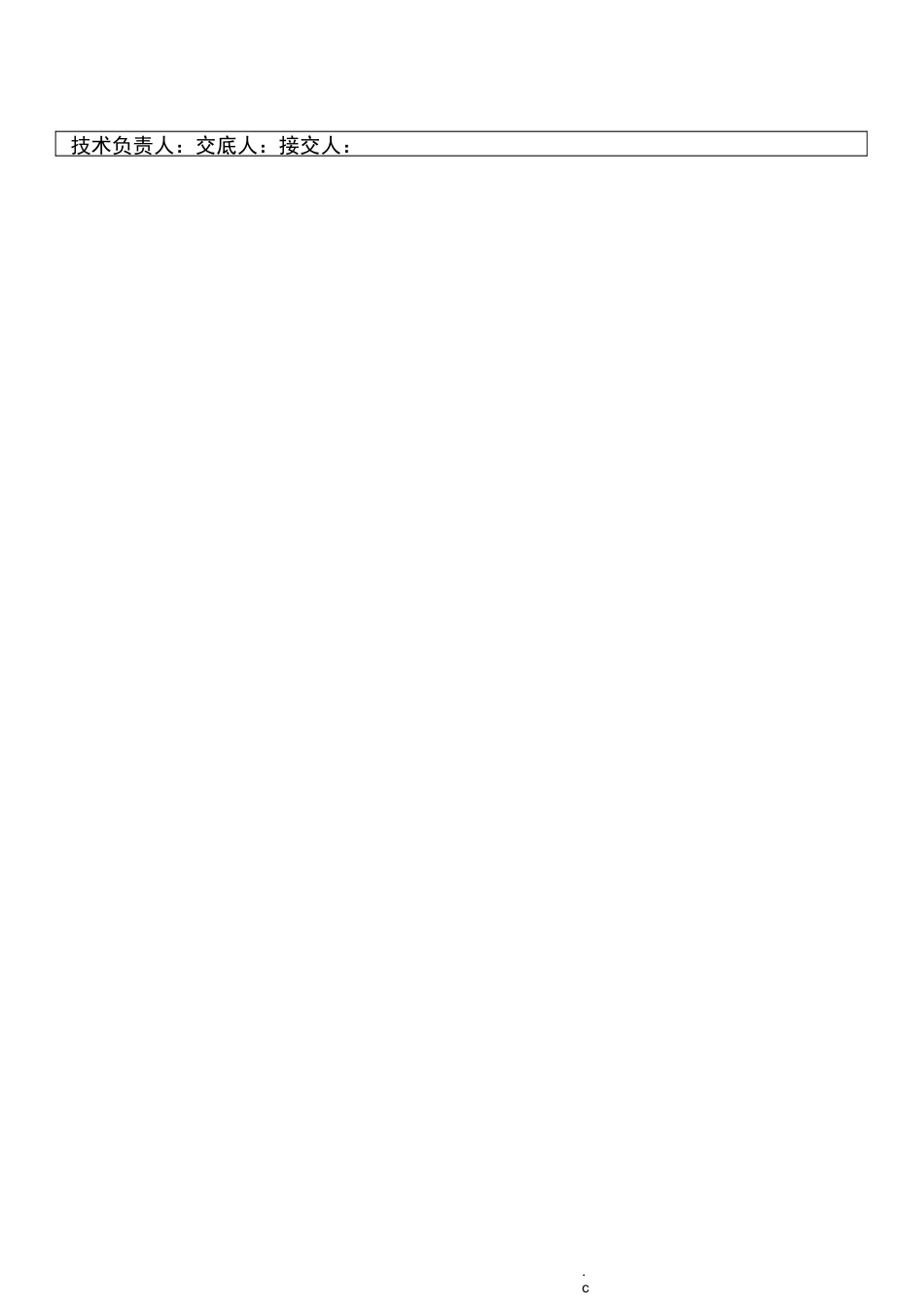

电气SC线管套管预埋_第2页
2/9

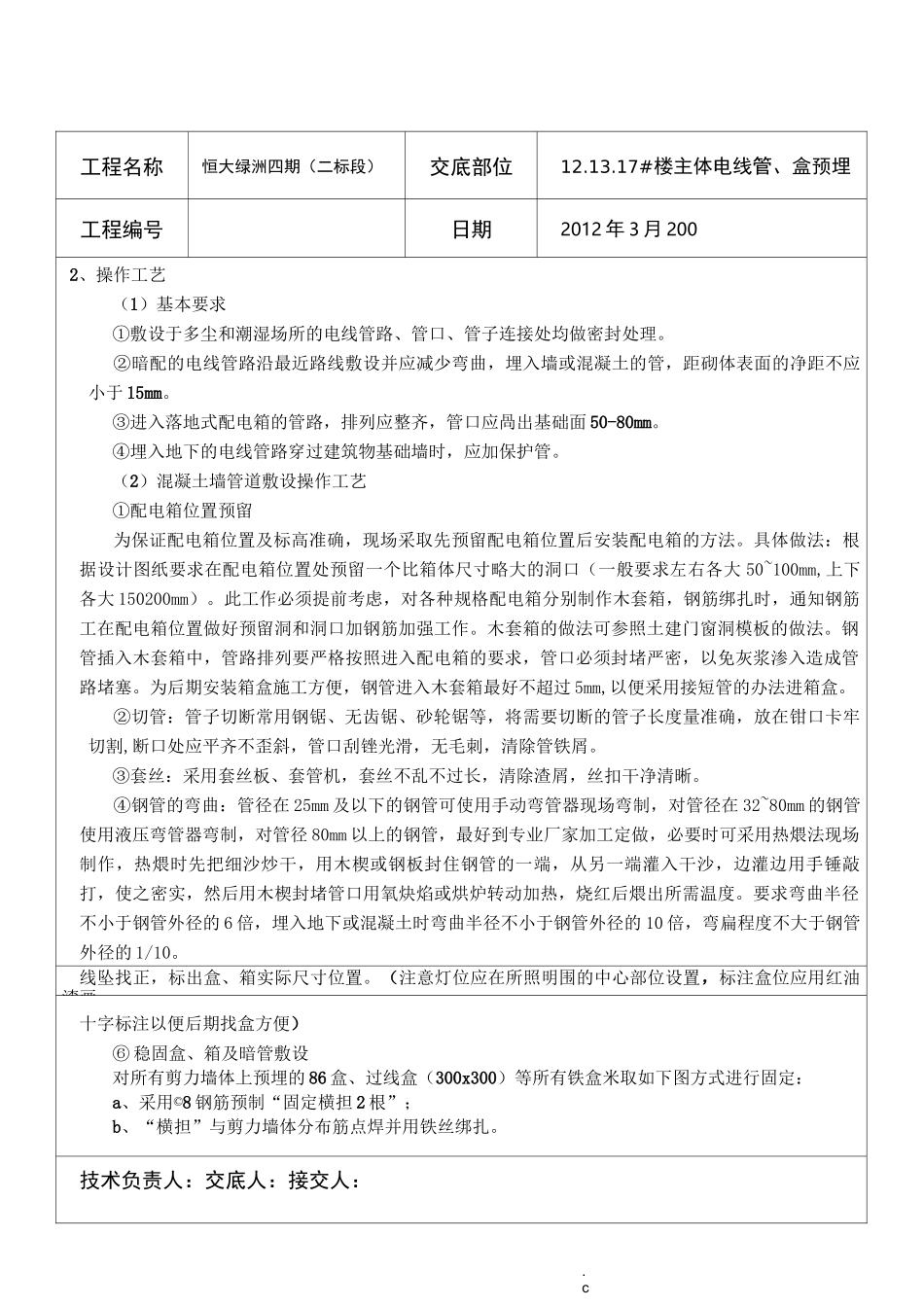

电气SC线管套管预埋_第3页
3/9
.c工程名称恒大绿洲四期(二标段)交底部位12.13.17#楼主体电线管、盒预埋工程编号日期2012 年 3 月 200一、施工准备1、技术准备(1)熟悉图纸资料,弄清设计图的设计容。(2)确定施工方法、方案。2、材料要求( 暴露在加工厂的管材须做好防潮 , 防雨措施 , 防止管材生锈 , 一旦管材锈蚀严重必须 进行除锈处理 ) (1)管材必须合格,资料齐全,设计有特殊要求时必须符合设计要求。(2)钢管壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象,除镀锌管外其他管材需预先除锈刷防腐漆,现浇混凝土敷设时,应除锈,壁做防腐,外壁不刷防腐漆,钢管外表层完整无脱落,有产品合格证,检测报告等质量证明文件。(3)锁紧螺母外形完好无损,丝扣清晰,无翘曲变形等缺陷。(4)接线盒、灯头盒、开关盒应符合国标图集的要求(JDG 管壁厚为 1.6mm, 线盒的壁厚不低于 1.2mm ) 3、主要机具铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、压力案子、水平尺、套丝板、套丝机、开孔器电工常用工具等。4、作业条件(暗管敷设)(1)混凝土墙焊接钢管、预留套管作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。各层水平线和墙厚度线弹好,配合土建施工。(2)现浇顶板焊接钢管、预留套管作业条件现浇混凝土板配管,在底层的钢筋绑扎完后,上层钢筋未绑扎前,根据施工图尺寸位置配合土建施工。(3)随墙配合施工立管。二、施工工艺1、工艺流程(1)混凝土墙焊接钢管施工主要工艺流程预制加工(切管、套丝)一测定盒箱位置一稳住盒箱一管路防腐一暗管敷设一管路连接一跨接地线-变形缝处理。(2)现浇顶板焊接钢管施工主要工艺流程划定灯头盒的位置一固定灯头盒一管路防腐一敷设管路一管路连接(切管、套丝、弯曲)一跨接地线一变形缝处理。.c技术负责人:交底人:接交人:.c工程名称恒大绿洲四期(二标段)交底部位12.13.17#楼主体电线管、盒预埋工程编号日期2012 年 3 月 2002、操作工艺(1)基本要求①敷设于多尘和潮湿场所的电线管路、管口、管子连接处均做密封处理。②暗配的电线管路沿最近路线敷设并应减少弯曲,埋入墙或混凝土的管,距砌体表面的净距不应小于 15mm。③进入落地式配电箱的管路,排列应整齐,管口应咼出基础面 50-80mm。④埋入地下的电线管路穿过建筑物基础墙时,应加保护管。(2)混凝土墙管道敷设操作工艺①配电箱位置预留为保证配电箱位置及标高准确,现场采取先预...
