HART475手操器说明书(彩屏款)

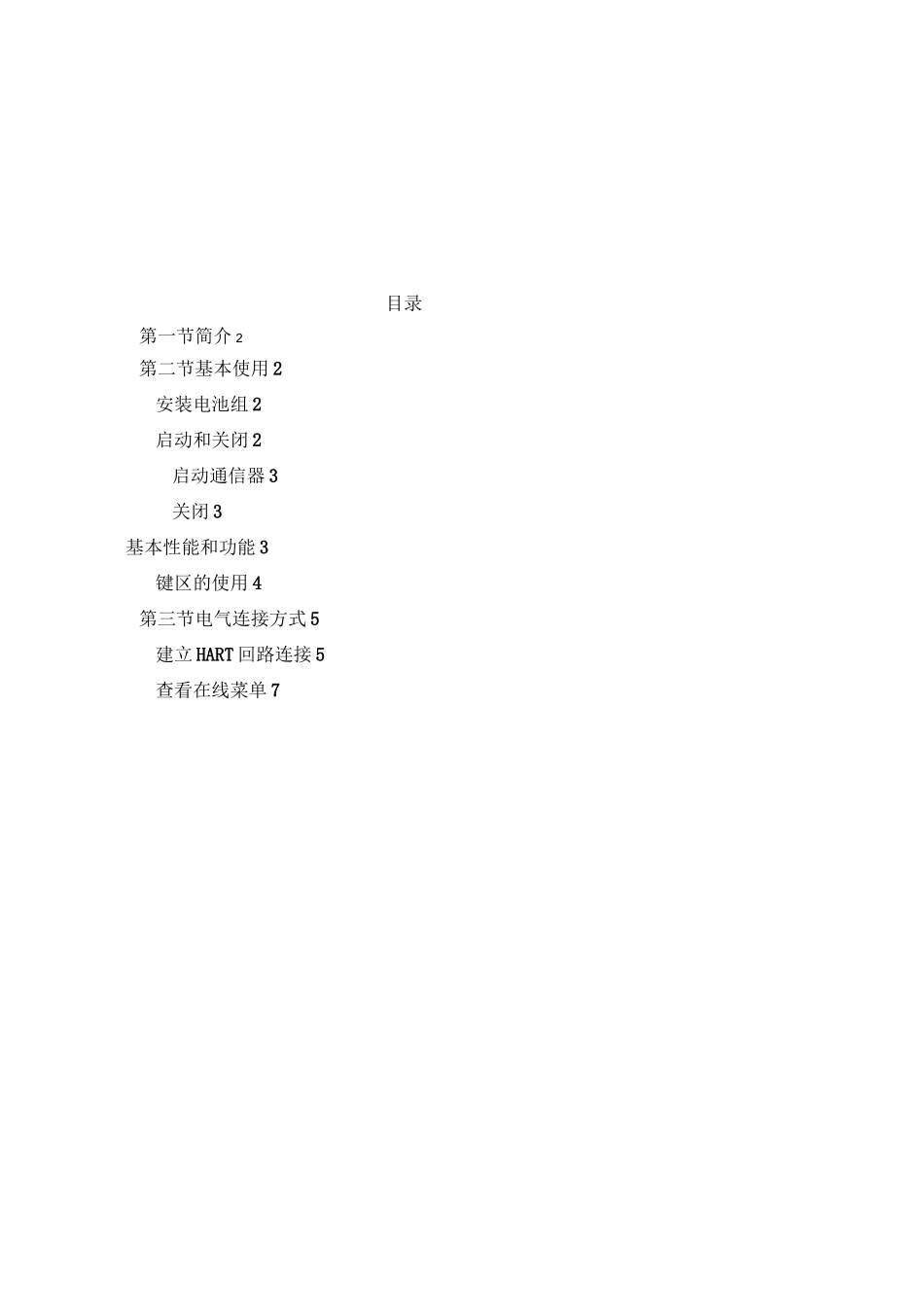

HART475手操器说明书(彩屏款)_第1页
1/11

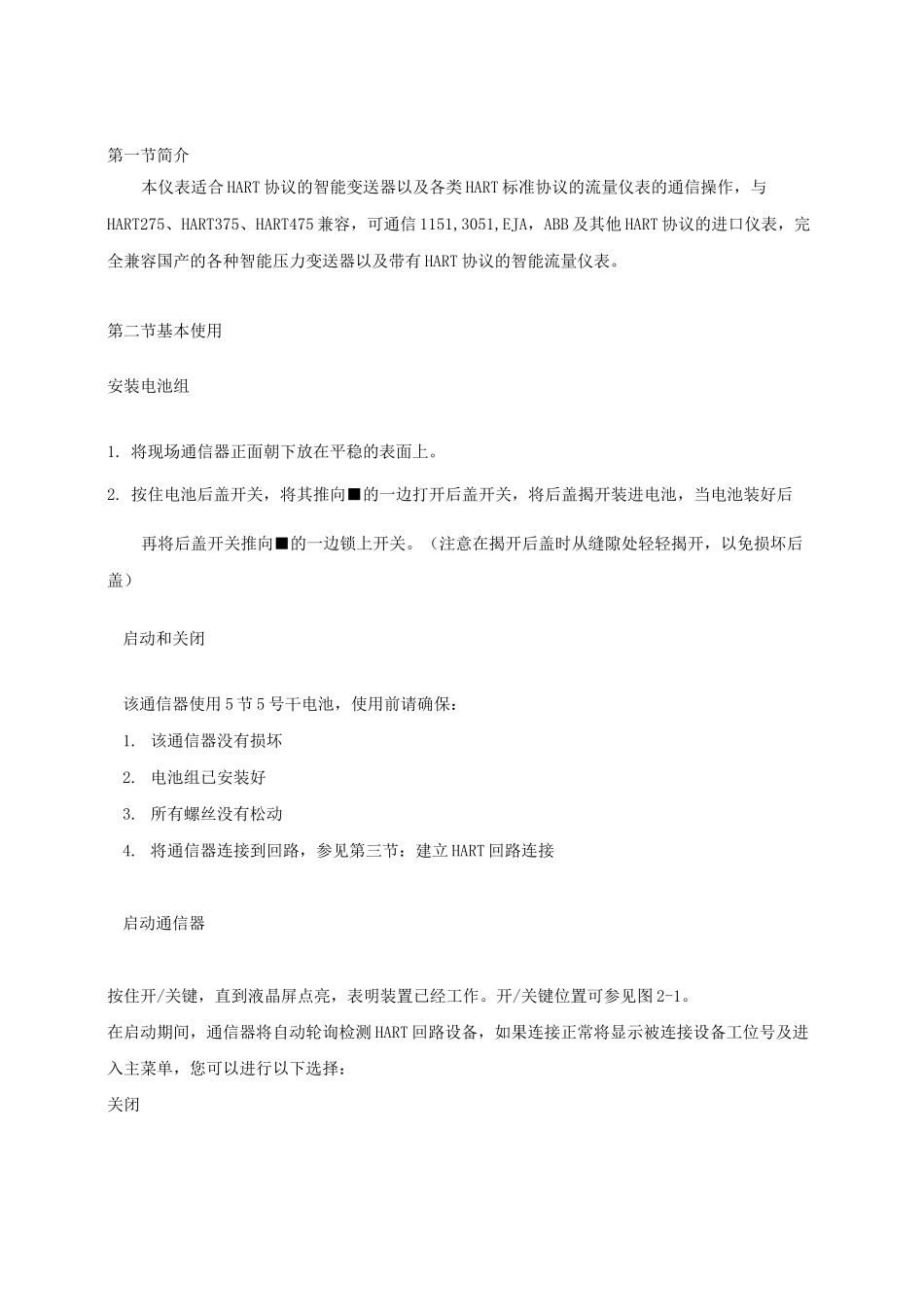

HART475手操器说明书(彩屏款)_第2页
2/11

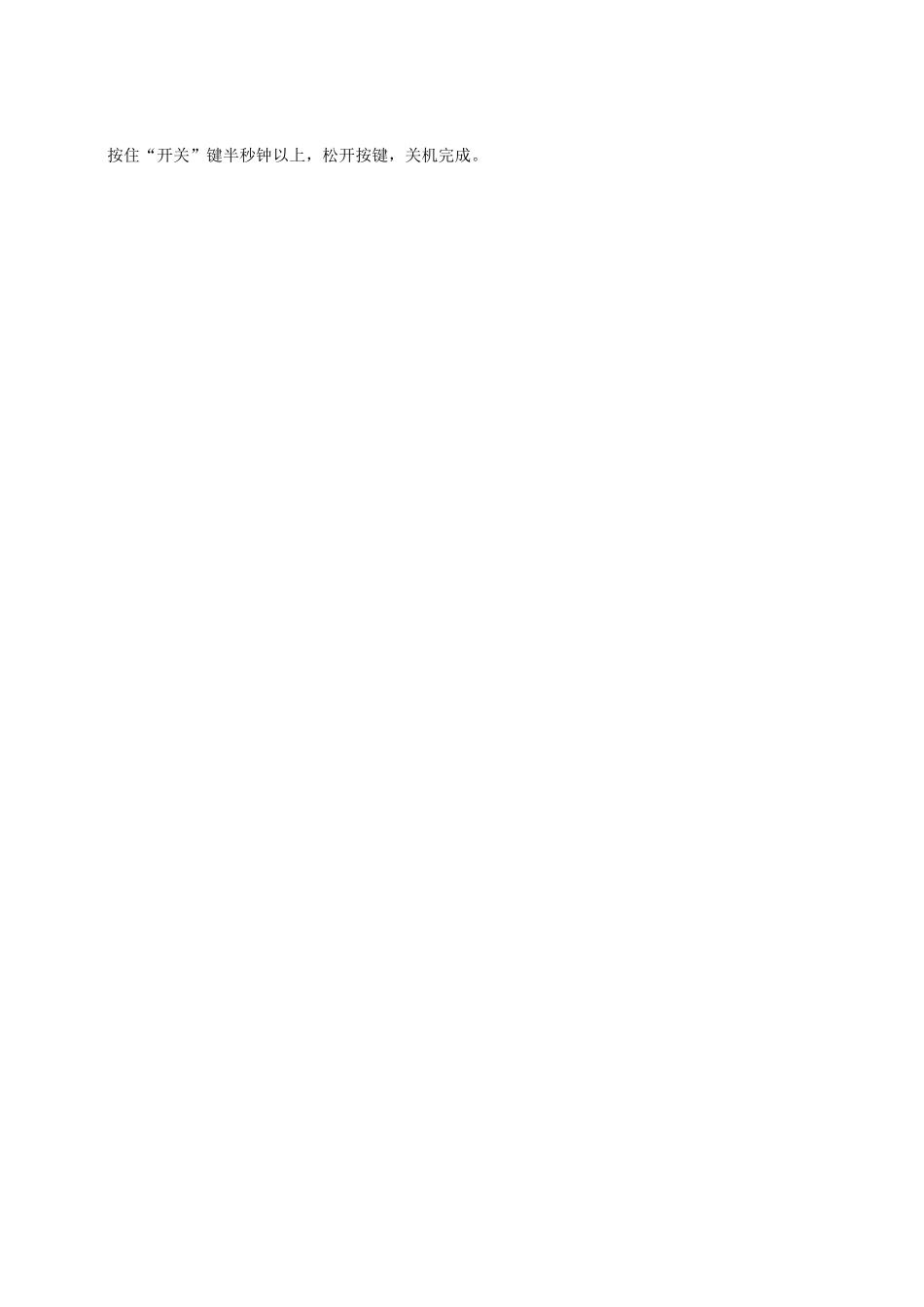

HART475手操器说明书(彩屏款)_第3页
3/11
目录第一节简介 2第二节基本使用 2安装电池组 2启动和关闭 2启动通信器 3关闭 3基本性能和功能 3键区的使用 4第三节电气连接方式 5建立 HART 回路连接 5查看在线菜单 7第一节简介本仪表适合 HART 协议的智能变送器以及各类 HART 标准协议的流量仪表的通信操作,与HART275、HART375、HART475 兼容,可通信 1151,3051,EJA,ABB 及其他 HART 协议的进口仪表,完全兼容国产的各种智能压力变送器以及带有 HART 协议的智能流量仪表。第二节基本使用安装电池组1. 将现场通信器正面朝下放在平稳的表面上。2. 按住电池后盖开关,将其推向■的一边打开后盖开关,将后盖揭开装进电池,当电池装好后再将后盖开关推向■的一边锁上开关。(注意在揭开后盖时从缝隙处轻轻揭开,以免损坏后盖)启动和关闭该通信器使用 5 节 5 号干电池,使用前请确保:1. 该通信器没有损坏2. 电池组已安装好3. 所有螺丝没有松动4. 将通信器连接到回路,参见第三节:建立 HART 回路连接启动通信器按住开/关键,直到液晶屏点亮,表明装置已经工作。开/关键位置可参见图 2-1。在启动期间,通信器将自动轮询检测 HART 回路设备,如果连接正常将显示被连接设备工位号及进入主菜单,您可以进行以下选择:关闭按住“开关”键半秒钟以上,松开按键,关机完成。基本性能和功HART 现场通讯接液晶显示字母数字键图 2-1 通讯器示意图该键①Power)用于现场通信器的启动或关闭。键区的使用开关键箭头导航键四个箭头导航键可便于您在菜单栏中移动,选择,进入或退出。按右箭头导航键()可进入下一级菜单(同 Enter 键),在操作界面为“确认”键功能或数据发送功能,对应屏幕显示右侧字符所表示的功能。按左箭头导航键(口)可返回上一级菜单,在操作界面为“返回”或“取消”键功能,对应屏幕显示左侧字符所表示的功能。在输入界面时按下键为删除功能。JKL斗开关键四个方向导航所 DawirrtdnlG4lflr液晶背B-FDKHAR厂LEnter即回车键,进入所选项的具体菜单、确认当前所选项或进入修改界面,对应屏幕显示的中间字符所表示的功能。字母数字键盘字母数字键盘可以输入字符、数字以及其他符号,例如标点符号等。有字符和数字两种输入模式,初始模式为数字输入模式,当选定菜单需要字符输入时连续按动该键将自动进行符号或数字切换。即可多次快速按下该键区按键,从而选定相应的字母。例如,要输入字母 C,可快速按下 1 键 3 次;参见图 2-2A8C1图 2-...
