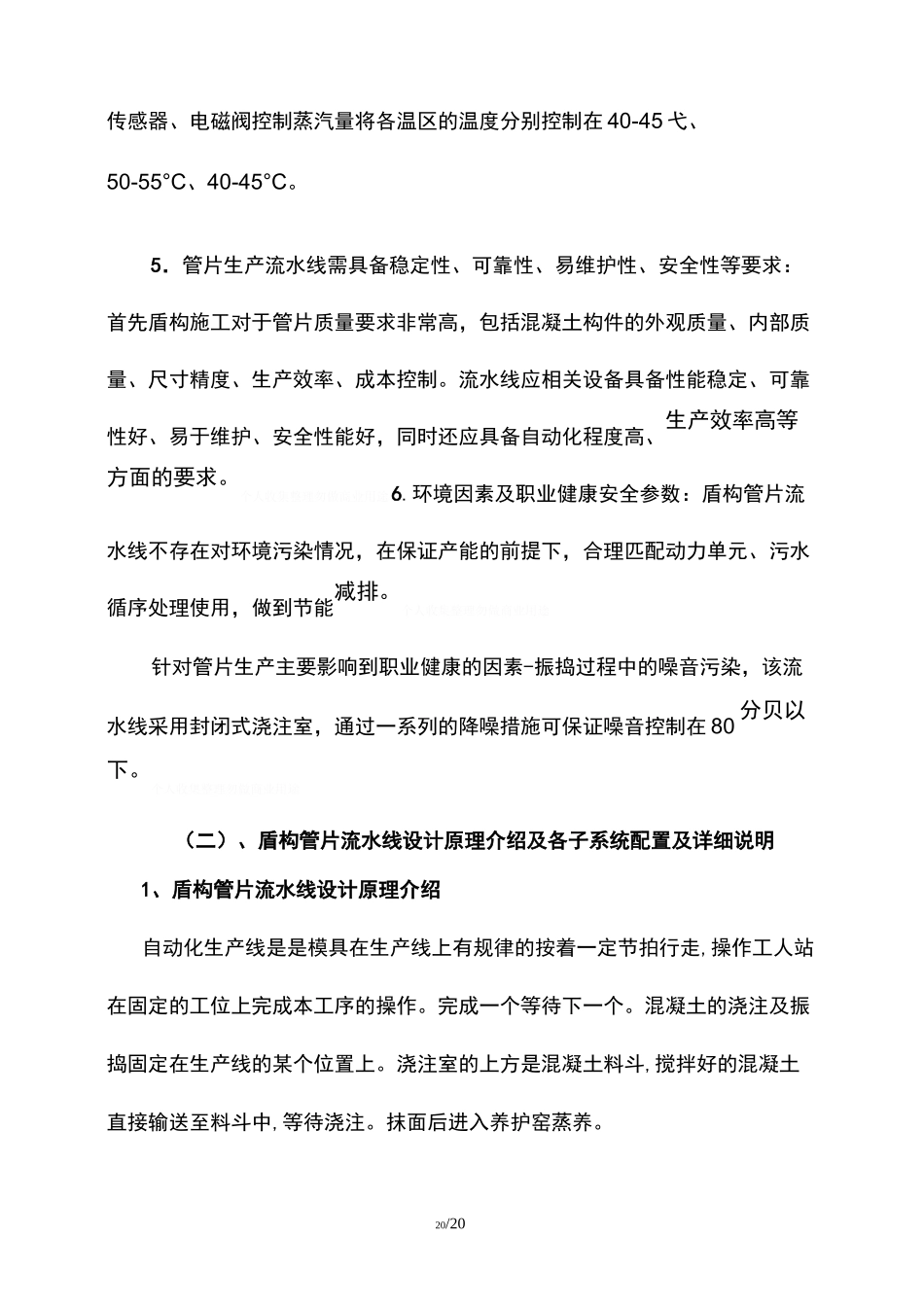

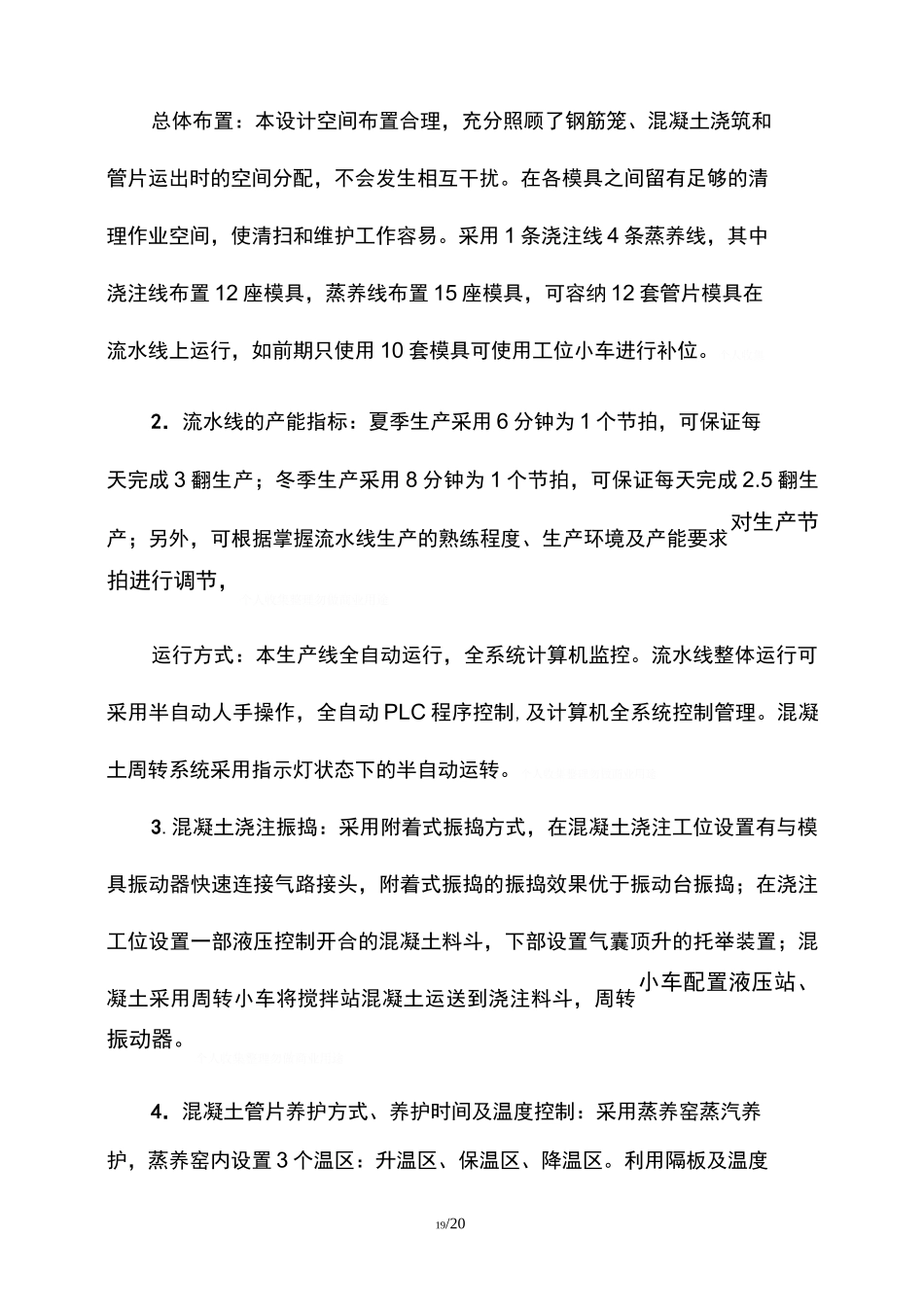

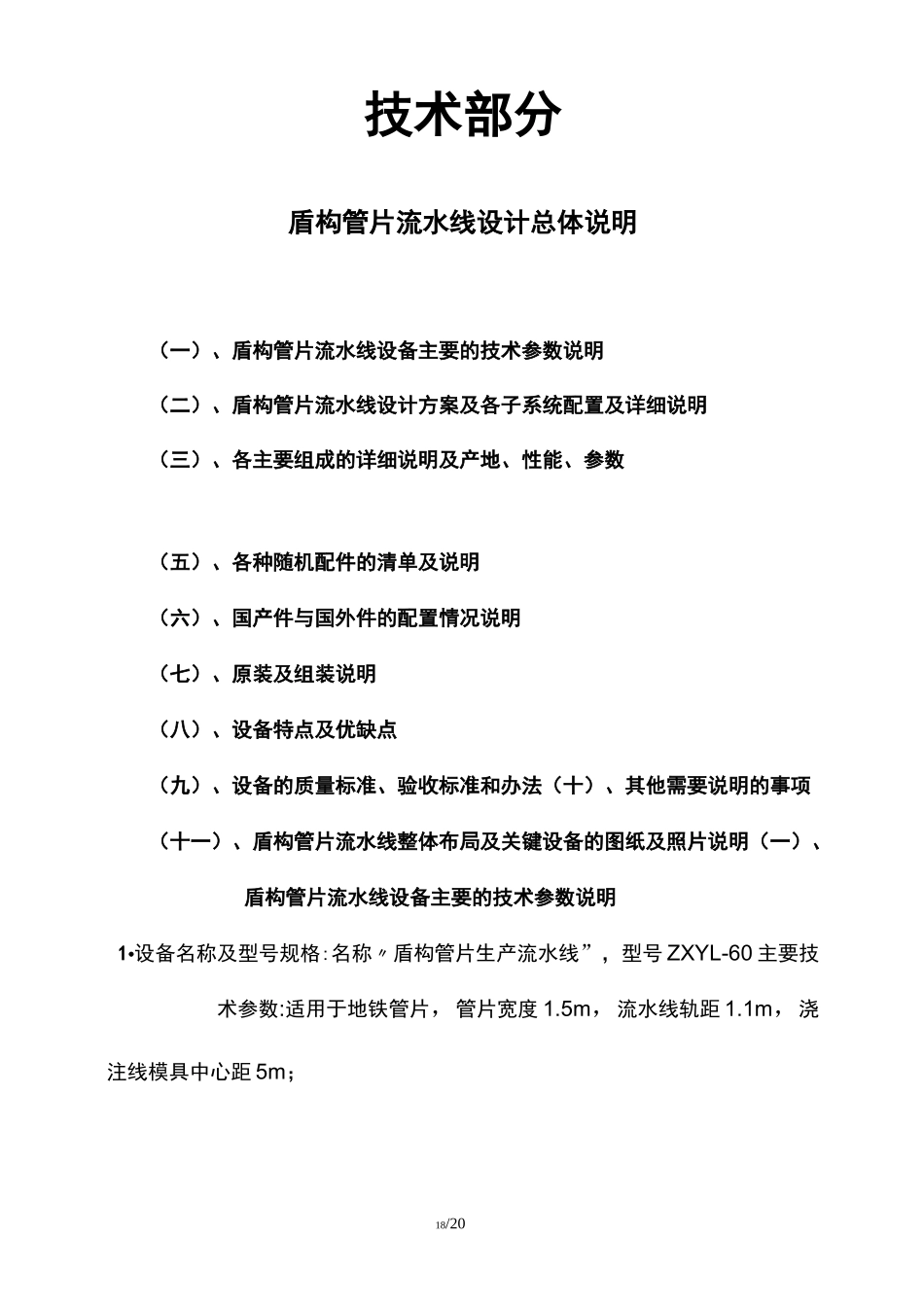

18/20技术部分盾构管片流水线设计总体说明（一）、盾构管片流水线设备主要的技术参数说明（二）、盾构管片流水线设计方案及各子系统配置及详细说明（三）、各主要组成的详细说明及产地、性能、参数（五）、各种随机配件的清单及说明（六）、国产件与国外件的配置情况说明（七）、原装及组装说明（八）、设备特点及优缺点（九）、设备的质量标准、验收标准和办法（十）、其他需要说明的事项（十一）、盾构管片流水线整体布局及关键设备的图纸及照片说明（一）、盾构管片流水线设备主要的技术参数说明1•设备名称及型号规格:名称〃盾构管片生产流水线”，型号 ZXYL-60 主要技术参数:适用于地铁管片，管片宽度 1.5m，流水线轨距 1.1m，浇注线模具中心距 5m；19/20总体布置：本设计空间布置合理，充分照顾了钢筋笼、混凝土浇筑和管片运出时的空间分配，不会发生相互干扰。在各模具之间留有足够的清理作业空间，使清扫和维护工作容易。采用 1 条浇注线 4 条蒸养线，其中浇注线布置 12 座模具，蒸养线布置 15 座模具，可容纳 12 套管片模具在流水线上运行，如前期只使用 10 套模具可使用工位小车进行补位。个人收集2．流水线的产能指标：夏季生产采用 6 分钟为 1 个节拍，可保证每天完成 3 翻生产；冬季生产采用 8 分钟为 1 个节拍，可保证每天完成 2.5 翻生产；另外，可根据掌握流水线生产的熟练程度、生产环境及产能要求对生产节拍进行调节，个人收集整理勿做商业用途运行方式：本生产线全自动运行，全系统计算机监控。流水线整体运行可采用半自动人手操作，全自动 PLC 程序控制,及计算机全系统控制管理。混凝土周转系统采用指示灯状态下的半自动运转。个人收集整理勿做商业用途3.混凝土浇注振捣：采用附着式振捣方式，在混凝土浇注工位设置有与模具振动器快速连接气路接头，附着式振捣的振捣效果优于振动台振捣；在浇注工位设置一部液压控制开合的混凝土料斗，下部设置气囊顶升的托举装置；混凝土采用周转小车将搅拌站混凝土运送到浇注料斗，周转小车配置液压站、振动器。个人收集整理勿做商业用途4．混凝土管片养护方式、养护时间及温度控制：采用蒸养窑蒸汽养护，蒸养窑内设置 3 个温区：升温区、保温区、降温区。利用隔板及温度20/20传感器、电磁阀控制蒸汽量将各温区的温度分别控制在 40-45 弋、50-55°C、40-45°C。5．管片生产流水线需具备稳定性、可靠性、易维护性、安全性等要求：首先盾构施工对于管片质...
