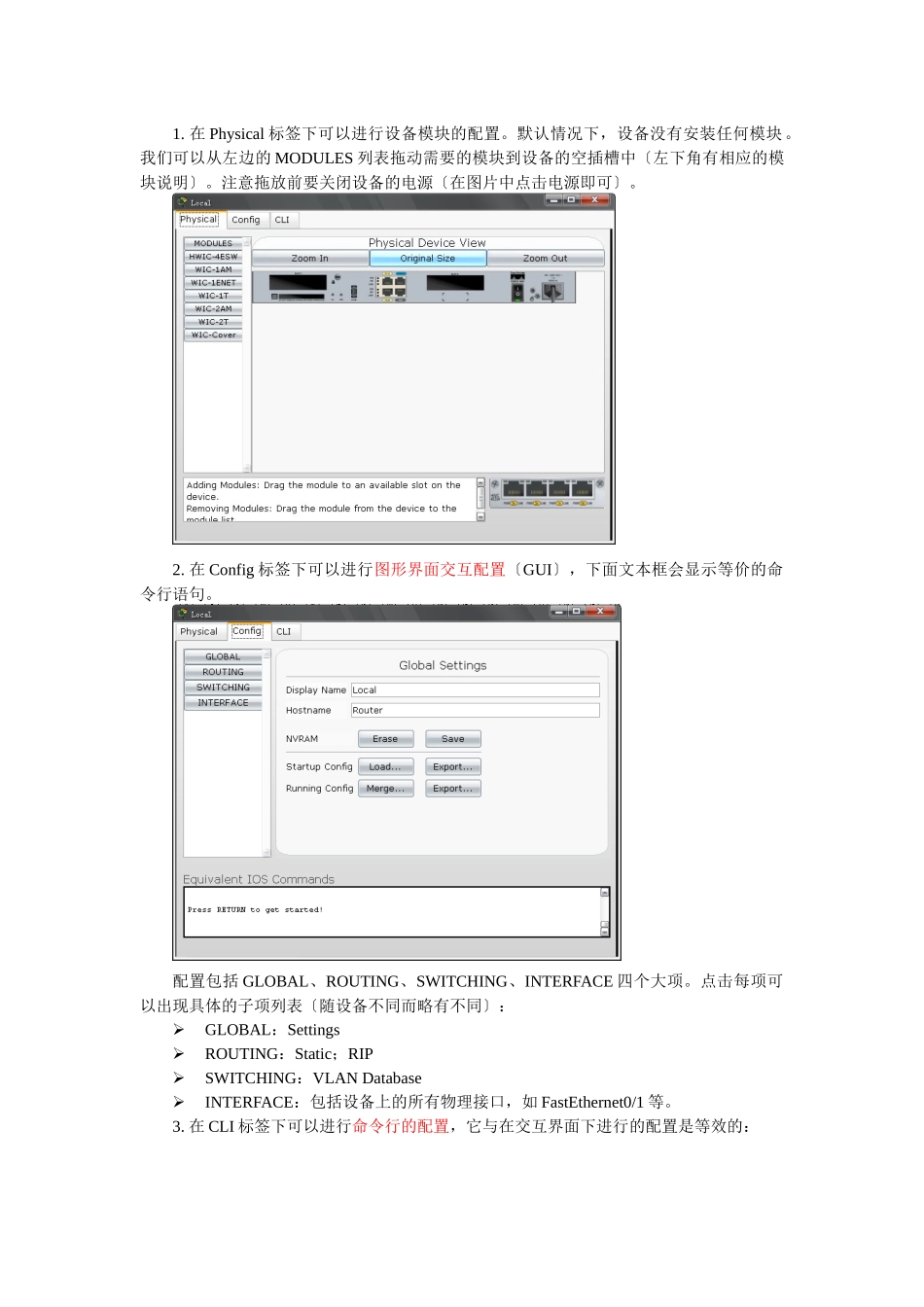

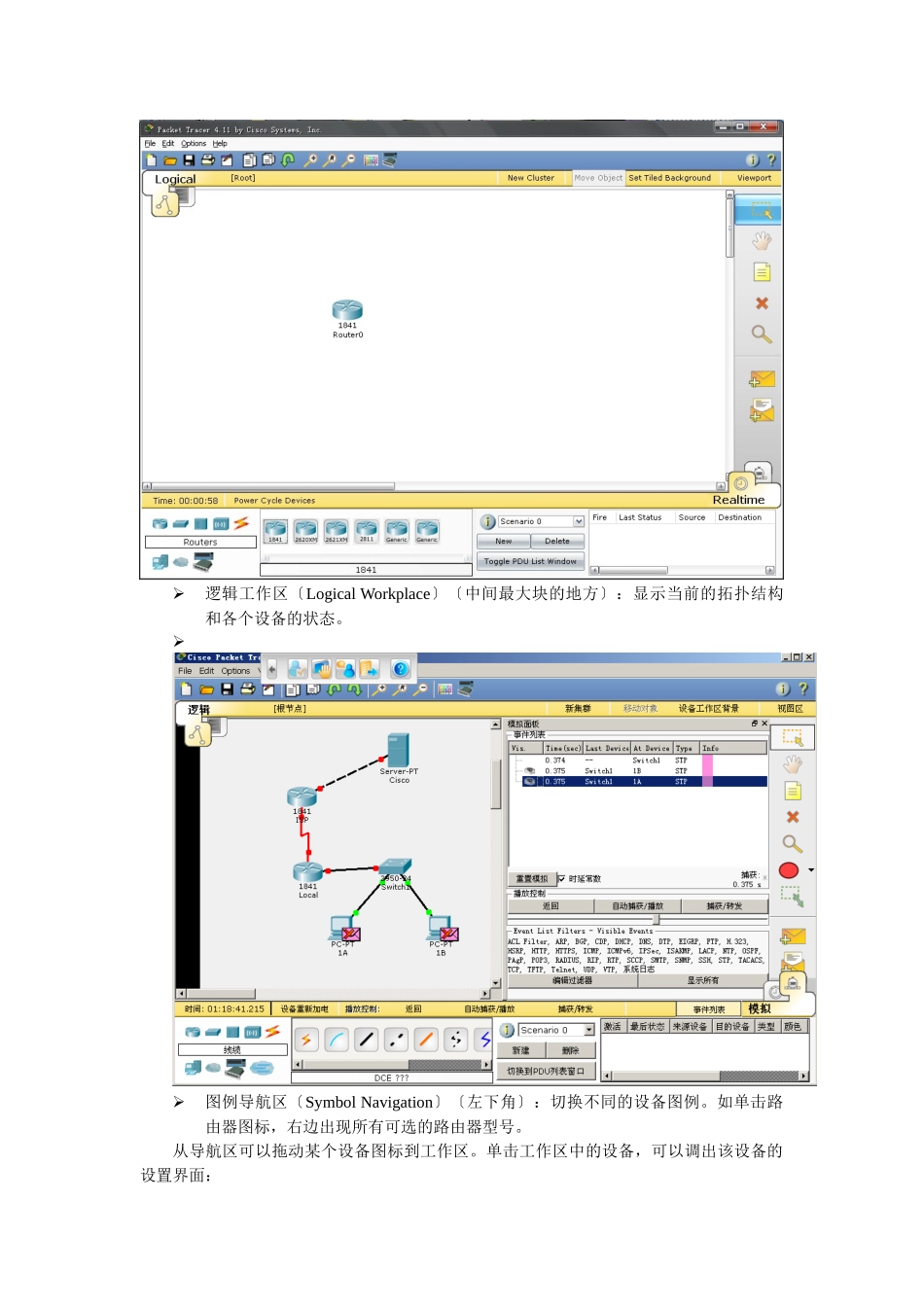

实验一 Packet Tracer 入门///Cisco Packet Tracer【实验目的】一、认识 Packet Tracer 。二、学习使用 Packet Tracer 进行拓扑的搭建。三、学习使用 Packet Tracer 对设备进行配置，并进行简单的测试。【背景知识】一、认识 Packet TracerPacket Tracer 是与新版 CCNA Discovery 和 CCNA Exploration 并行发布的一个网络模拟器。PT 提供可视化、可交互的用户图形界面，来模拟各种网络设备及其网络处理过程，使得实验更直观、更灵活、更方便。PT 提供两个工作区：逻辑工作区〔Logical〕与物理工作区〔Physical〕。逻辑工作区：主要工作区，在该区域里面完成网络设备的逻辑连接及配置。物理工作区：该区域提供了办公地点〔城市、办公室、工作间等〕和设备的直观图，可以对它们进行相应配置。左上角可以切换这两个工作区域。 PT 提供两种工作模式：实时模式〔Real-time〕与模拟模式〔simulation〕。实时模式：默认模式。提供实时的设备配置和 Cisco IOS CLI〔Command Line Interface〕模拟。模拟模式：Simulation 模式用于模拟数据包的产生、传递和接收过程，可逐步查看。右下角可以切换这两种模式。 二、界面操作简介逻辑工作区〔Logical Workplace〕〔中间最大块的地方〕：显示当前的拓扑结构和各个设备的状态。图例导航区〔Symbol Navigation〕〔左下角〕：切换不同的设备图例。如单击路由器图标，右边出现所有可选的路由器型号。从导航区可以拖动某个设备图标到工作区。单击工作区中的设备，可以调出该设备的设置界面：1. 在 Physical 标签下可以进行设备模块的配置。默认情况下，设备没有安装任何模块。我们可以从左边的 MODULES 列表拖动需要的模块到设备的空插槽中〔左下角有相应的模块说明〕。注意拖放前要关闭设备的电源〔在图片中点击电源即可〕。2. 在 Config 标签下可以进行图形界面交互配置〔GUI〕，下面文本框会显示等价的命令行语句。配置包括 GLOBAL、ROUTING、SWITCHING、INTERFACE 四个大项。点击每项可以出现具体的子项列表〔随设备不同而略有不同〕：GLOBAL：SettingsROUTING：Static；RIPSWITCHING：VLAN DatabaseINTERFACE：包括设备上的所有物理接口，如 FastEthernet0/1 等。3. 在 CLI 标签下可以进行命令行的配置，它与在交互界面下进行的配置是等效的：【实验内容】一、拖放设备和布置线缆二、用 GUI 界面配置设备三、用实时模式测试 ping...
