质量流量计工作原理VIP专享

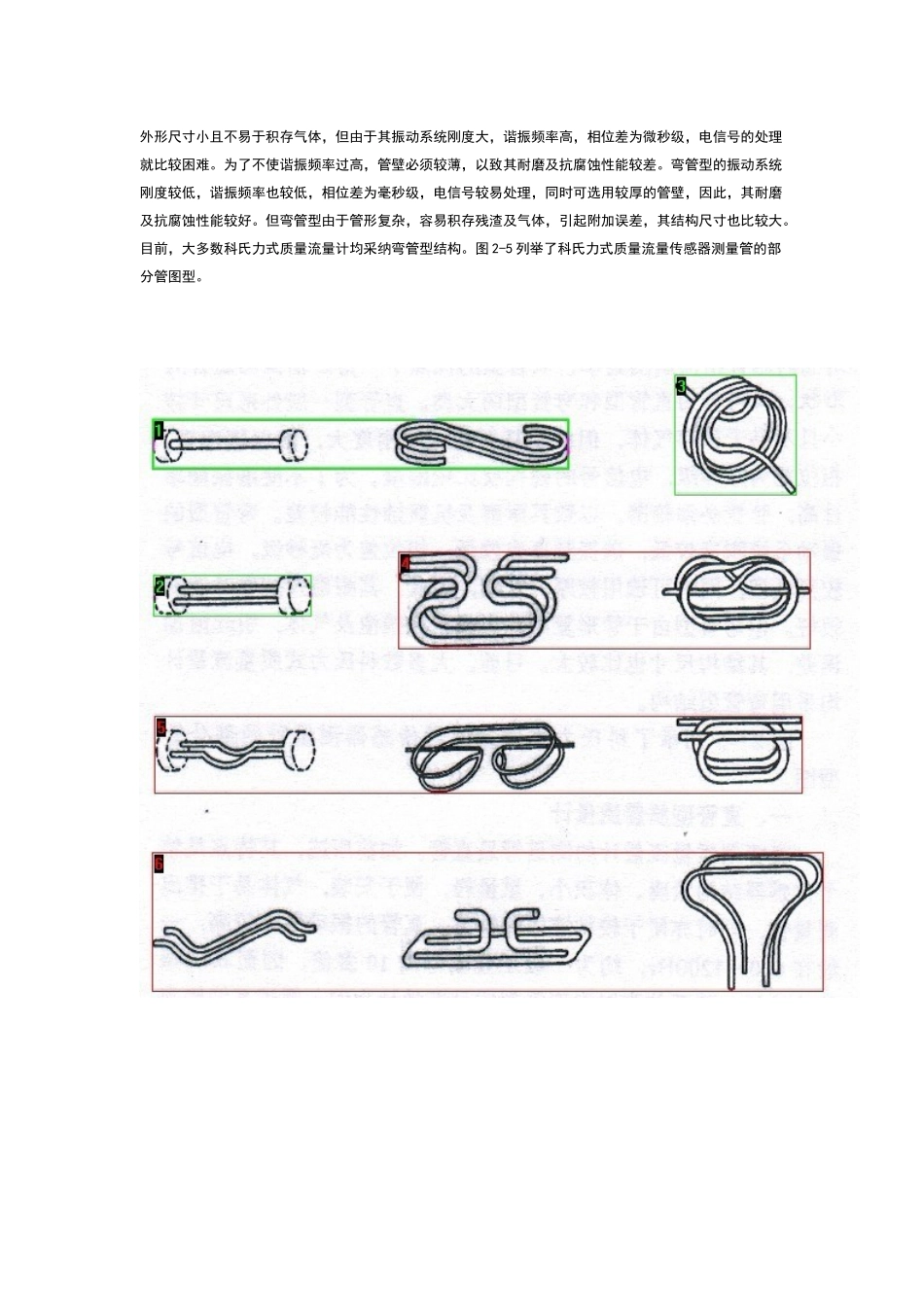

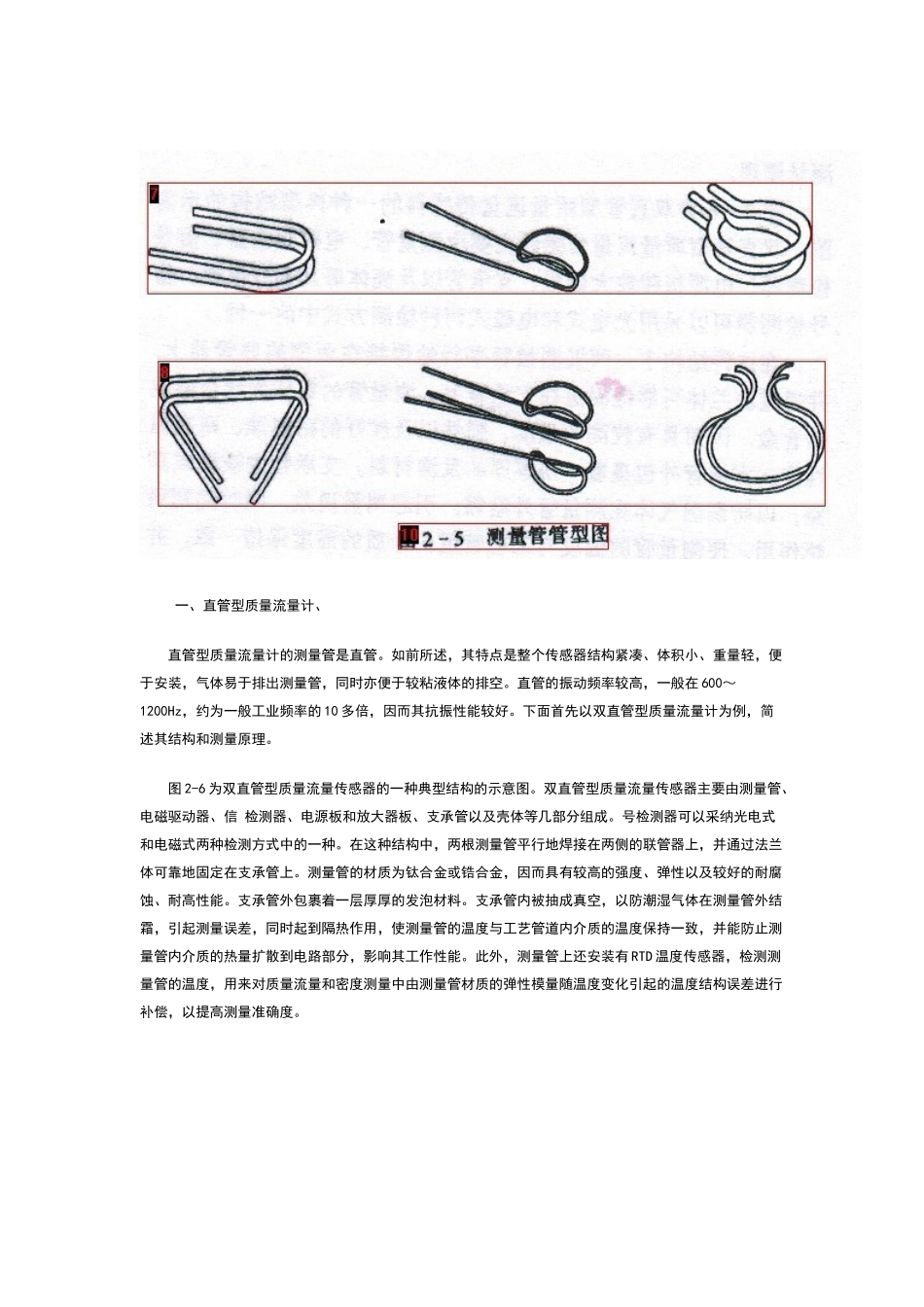

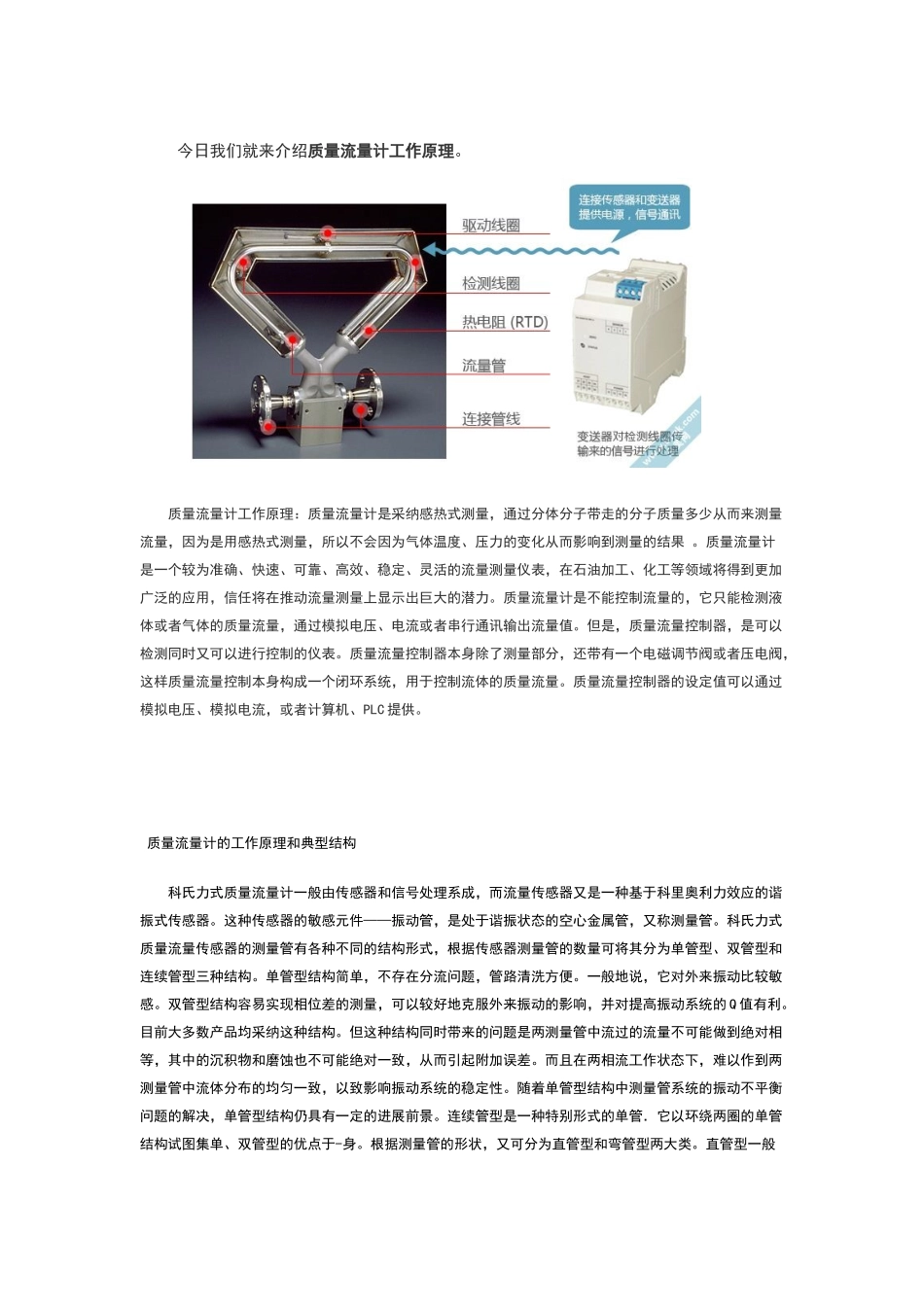

今日我们就来介绍质量流量计工作原理。 质量流量计工作原理：质量流量计是采纳感热式测量，通过分体分子带走的分子质量多少从而来测量流量，因为是用感热式测量，所以不会因为气体温度、压力的变化从而影响到测量的结果 。质量流量计是一个较为准确、快速、可靠、高效、稳定、灵活的流量测量仪表，在石油加工、化工等领域将得到更加广泛的应用，信任将在推动流量测量上显示出巨大的潜力。质量流量计是不能控制流量的，它只能检测液体或者气体的质量流量，通过模拟电压、电流或者串行通讯输出流量值。但是，质量流量控制器，是可以检测同时又可以进行控制的仪表。质量流量控制器本身除了测量部分，还带有一个电磁调节阀或者压电阀，这样质量流量控制本身构成一个闭环系统，用于控制流体的质量流量。质量流量控制器的设定值可以通过模拟电压、模拟电流，或者计算机、PLC 提供。 质量流量计的工作原理和典型结构 科氏力式质量流量计一般由传感器和信号处理系成，而流量传感器又是一种基于科里奥利力效应的谐振式传感器。这种传感器的敏感元件——振动管，是处于谐振状态的空心金属管，又称测量管。科氏力式质量流量传感器的测量管有各种不同的结构形式，根据传感器测量管的数量可将其分为单管型、双管型和连续管型三种结构。单管型结构简单，不存在分流问题，管路清洗方便。一般地说，它对外来振动比较敏感。双管型结构容易实现相位差的测量，可以较好地克服外来振动的影响，并对提高振动系统的 Q 值有利。目前大多数产品均采纳这种结构。但这种结构同时带来的问题是两测量管中流过的流量不可能做到绝对相等，其中的沉积物和磨蚀也不可能绝对一致，从而引起附加误差。而且在两相流工作状态下，难以作到两测量管中流体分布的均匀一致，以致影响振动系统的稳定性。随着单管型结构中测量管系统的振动不平衡问题的解决，单管型结构仍具有一定的进展前景。连续管型是一种特别形式的单管．它以环绕两圈的单管结构试图集单、双管型的优点于-身。根据测量管的形状，又可分为直管型和弯管型两大类。直管型一般外形尺寸小且不易于积存气体，但由于其振动系统刚度大，谐振频率高，相位差为微秒级，电信号的处理就比较困难。为了不使谐振频率过高，管壁必须较薄，以致其耐磨及抗腐蚀性能较差。弯管型的振动系统刚度较低，谐振频率也较低，相位差为毫秒级，电信号较易处理，同时可选用较厚的管壁，因此，其耐磨及抗腐蚀性能较好。但弯管型由于管形复杂，容易...
