光伏系统并网技术要求-监控太阳能发电系统

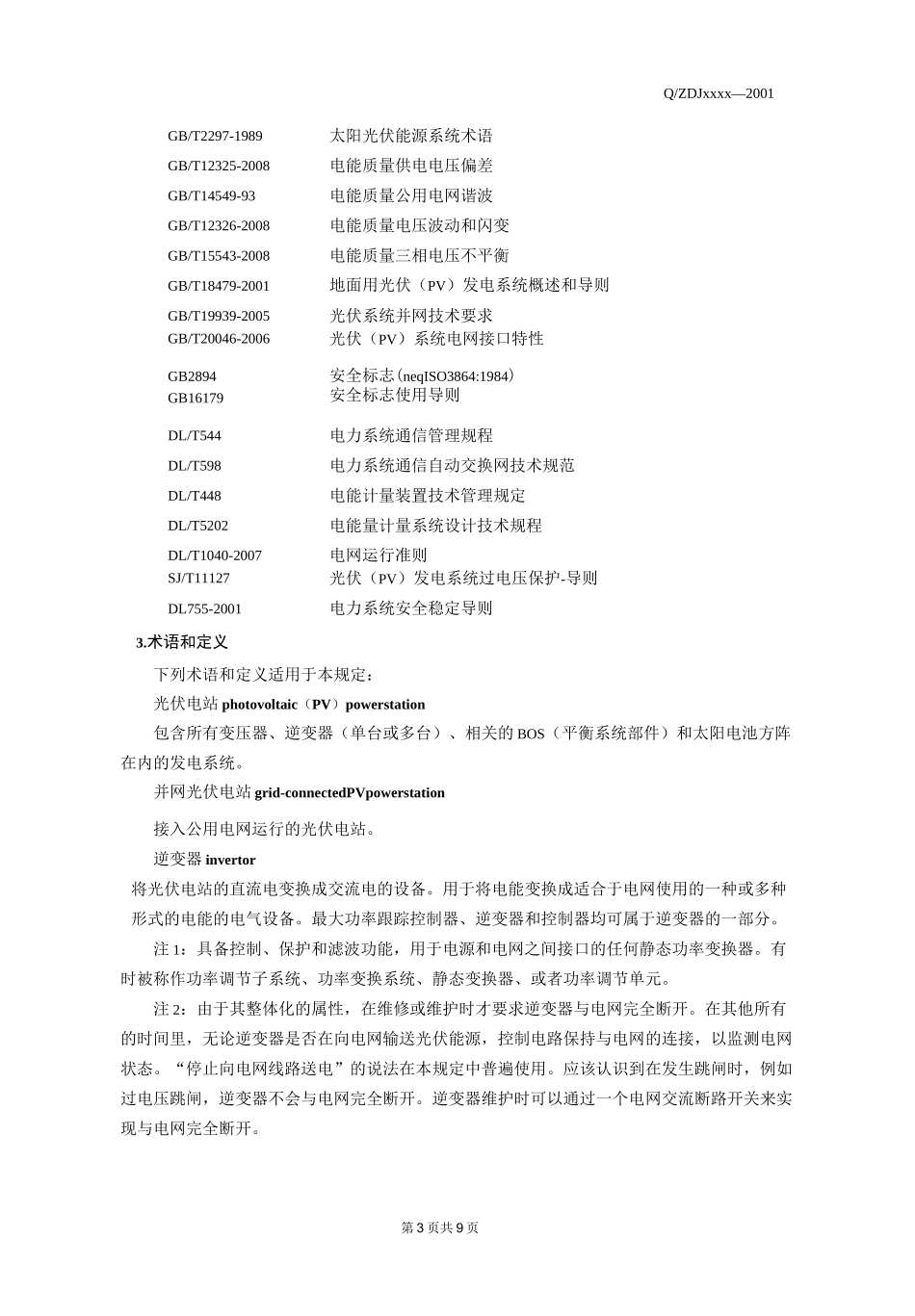

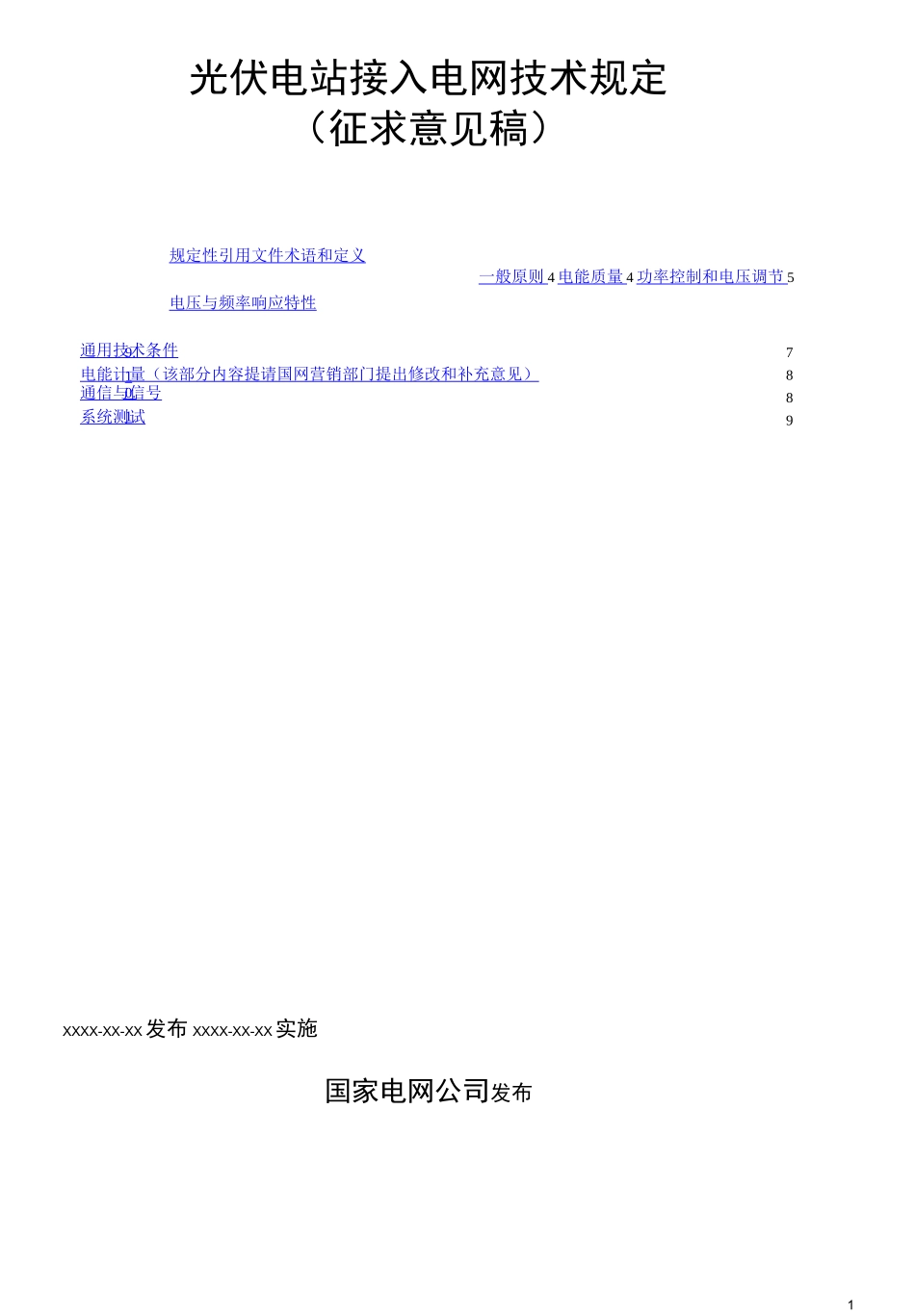

9.10.11.17889光伏电站接入电网技术规定（征求意见稿）规定性引用文件术语和定义一般原则 4 电能质量 4 功率控制和电压调节 5电压与频率响应特性通用技术条件电能计量（该部分内容提请国网营销部门提出修改和补充意见）通信与信号系统测试XXXX-XX-XX发布 XXXX-XX-XX实施国家电网公司发布Q/ZDJxxxx—2001第 2 页共 9 页Q/ZDJxxxx—2001第 3 页共 9 页GB/T2297-1989太阳光伏能源系统术语GB/T12325-2008电能质量供电电压偏差GB/T14549-93电能质量公用电网谐波GB/T12326-2008电能质量电压波动和闪变GB/T15543-2008电能质量三相电压不平衡GB/T18479-2001地面用光伏（PV）发电系统概述和导则GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏（PV）系统电网接口特性GB2894安全标志(neqISO3864:1984)GB16179安全标志使用导则DL/T544电力系统通信管理规程DL/T598电力系统通信自动交换网技术规范DL/T448电能计量装置技术管理规定DL/T5202电能量计量系统设计技术规程DL/T1040-2007电网运行准则SJ/T11127光伏（PV）发电系统过电压保护-导则DL755-20013.术语和定义电力系统安全稳定导则下列术语和定义适用于本规定：光伏电站 photovoltaic（PV）powerstation包含所有变压器、逆变器（单台或多台）、相关的 BOS（平衡系统部件）和太阳电池方阵在内的发电系统。并网光伏电站 grid-connectedPVpowerstation接入公用电网运行的光伏电站。逆变器 invertor将光伏电站的直流电变换成交流电的设备。用于将电能变换成适合于电网使用的一种或多种形式的电能的电气设备。最大功率跟踪控制器、逆变器和控制器均可属于逆变器的一部分。注 1：具备控制、保护和滤波功能，用于电源和电网之间接口的任何静态功率变换器。有时被称作功率调节子系统、功率变换系统、静态变换器、或者功率调节单元。注 2：由于其整体化的属性，在维修或维护时才要求逆变器与电网完全断开。在其他所有的时间里，无论逆变器是否在向电网输送光伏能源，控制电路保持与电网的连接，以监测电网状态。“停止向电网线路送电”的说法在本规定中普遍使用。应该认识到在发生跳闸时，例如过电压跳闸，逆变器不会与电网完全断开。逆变器维护时可以通过一个电网交流断路开关来实现与电网完全断开。Q/ZDJxxxx—2001第 4 页共 9 页公共连接点 pointofcommoncoupling(PCC)电力系统中一个以上用户的连接处。并网点 pointofinterconnection(POI)对于通过升压变压器接入电网的发电系统...
