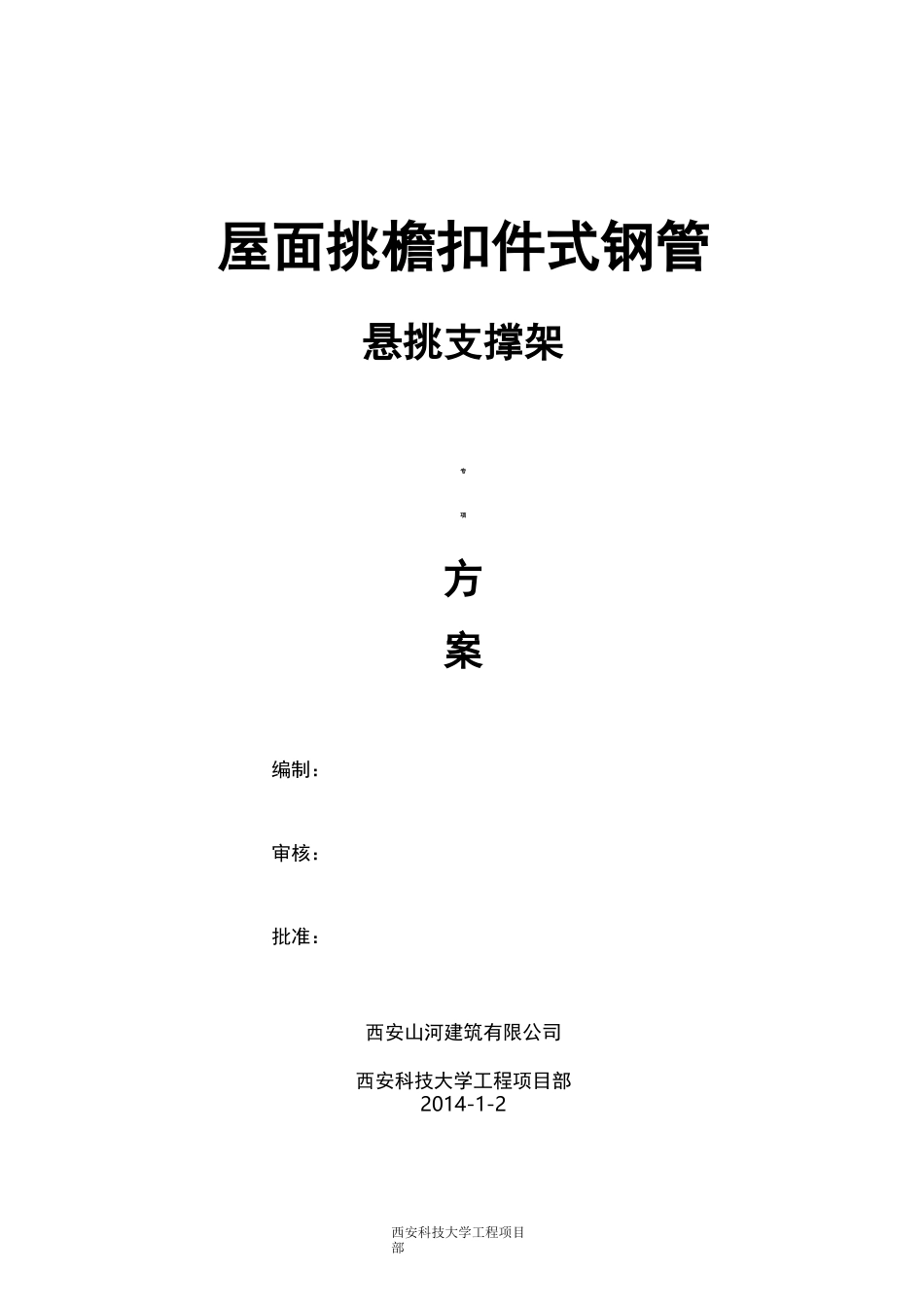

屋面挑檐扣件式钢管悬挑支撑架及方案

西安科技大学工程项目部屋面挑檐扣件式钢管悬挑支撑架专项方案编制：审核：批准：西安山河建筑有限公司西安科技大学工程项目部2014-1-2西安科技大学工程项目部一、工程概况：西安科技大学南院综合楼工程总建筑面积为 10210 卡，地下室两层（18-19 轴三层），地上六层。结构形式为框架结构，室内外高差 0.45m，首层层高 4.5m,二、三层层高 4.2m,四-六层层高 3.5m，檐口标高 23.35m。根据工程情况，挑檐距地面高度在 24.8m 以上，出檐宽度 2.1m，其中 10-16 轴出檐宽度为 2.7m。若搭设落地式钢管脚手架，贝嚅要 240 多吨钢管，租赁费用较高，且工期较长；若采用型钢（工字钢或槽钢）伸出屋面进行支撑，由于挑檐的线性长度较大（达 200m 以上）则需要大量的型钢，费用会更高；经过反复论证、验算，拟采用普通扣件和钢管搭设“下撑上拉”式悬挑脚手架支撑挑檐。二、施工方案：材质要求：钢管采用 048.3x3.6 的国家 GB/T13793 标准要求，材质为 Q235 钢，钢管、扣件等搭设材料符合国家标准钢管脚手架扣件 GB15831-2006 要求，不得有负偏差；扣件螺栓拧紧力力矩达到 65N.m。并经过测试，扣件不得遗漏和裂纹。1.悬挑架方案的确定若从 6 层屋面进行支撑，贝斜撑钢管倾斜角过大，受力效果较差，不能有效地承受上部荷载，支撑系统发生倾覆。若从 6 层楼面直接支撑到屋面构架顶挑檐，贝斜撑钢管最小长度需要 7.2m 以上，而单根钢管的最大长度为 6m,钢管需进行搭接，但搭接处钢管及扣件的受力情况复杂，若操作不当易出现失稳现象。西安科技大学工程项目部尹gC■<1:CZ2g经过研究，我们采用了如下支撑方式：在屋面构架层搭设垂直支撑系统（与满堂内脚手架搭设方式相同），从 5 层楼面搭设斜向支撑系统，支撑屋面构架层的脚手架，同时在屋面构架层设置斜拉杆，与脚手架相连（如下图所示）。2. 悬挑架搭设情况悬挑架立杆纵距按 0.8m 搭设，横距按 0.6m 搭设，斜撑杆及斜拉杆根据立杆的搭设情况对应设置，且下撑斜杆与上拉斜杆成直角。搭设顺序为：首先搭设屋面构架层架体，再搭设第 5 层的斜撑杆，最后搭设屋面构架层的斜拉杆。屋面〔23,341<小-I-D后 1西安科技大学工程项目部整个架体为平面环状封闭搭设方式，且与满堂内脚手架及框架柱相连。3. 技术要求(1) 内脚手架的纵横扫地杆及大横杆与悬挑架的水平杆相连。所有水平杆均采用旋转扣件连接，不得采用对接扣件；所有扣件在使用前进行检查，不得采用有裂纹、滑扣等...
