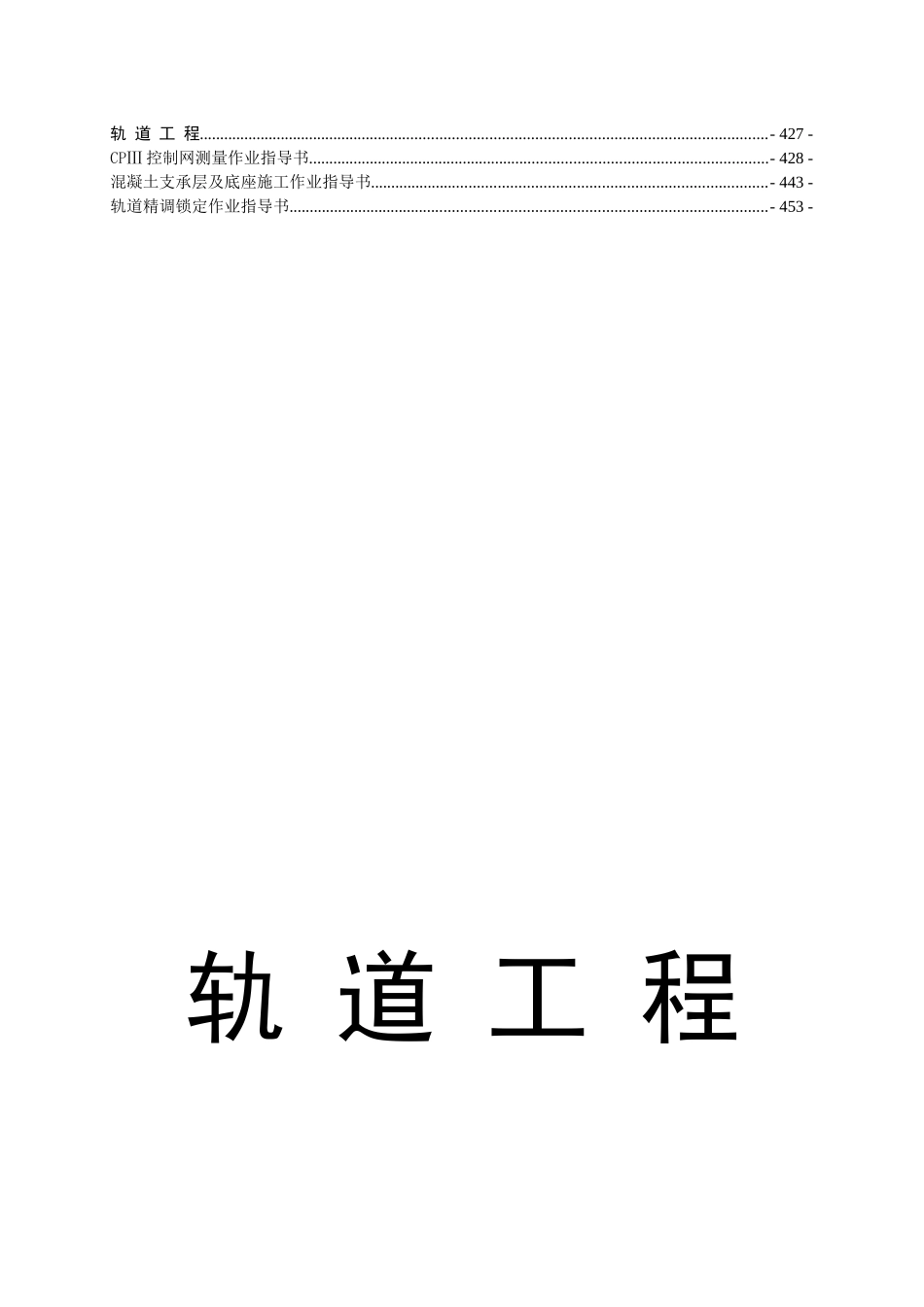

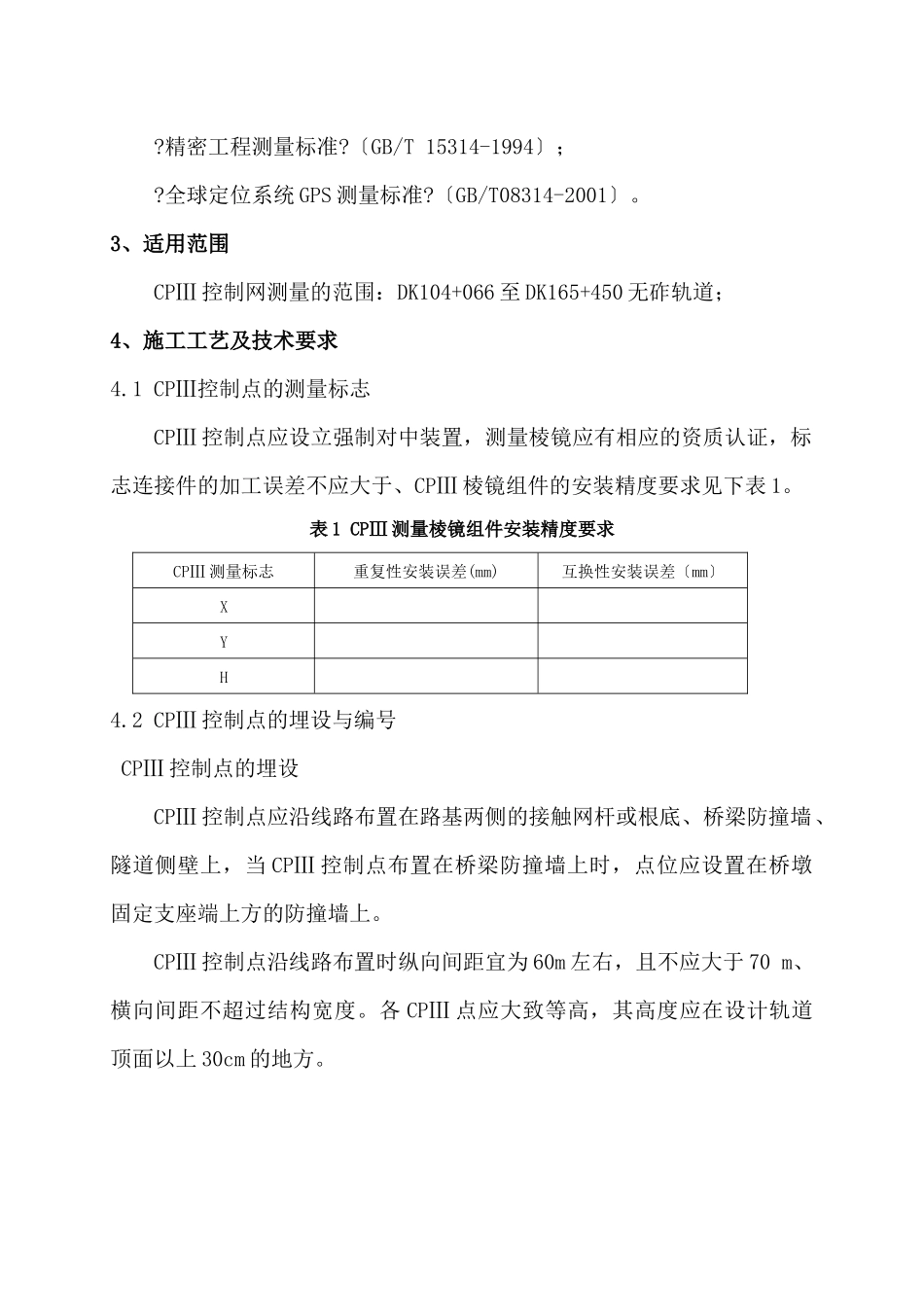

轨 道 工 程..........................................................................................................................................- 427 -CPⅢ 控制网测量作业指导书................................................................................................................- 428 -混凝土支承层及底座施工作业指导书................................................................................................- 443 -轨道精调锁定作业指导书....................................................................................................................- 453 -轨 道 工 程CPⅢ 控制网测量作业指导书1、目的明确 CPⅢ 控制网测量的工艺流程、操作要点和相应的工艺标准，指导、标准 CPⅢ 控制网测量。2、编制依据?高速铁路工程测量标准?〔TB 10601-2024〕；?国家一、二等水准测量标准?〔GB/T 12897-2024〕；?工程测量标准?〔GB50026-2024〕；?精密工程测量标准?〔GB/T 15314-1994〕；?全球定位系统 GPS 测量标准?〔GB/T08314-2001〕。3、适用范围CPⅢ 控制网测量的范围：DK104+066 至 DK165+450 无砟轨道；4、施工工艺及技术要求4.1 CPⅢ控制点的测量标志CPⅢ 控制点应设立强制对中装置，测量棱镜应有相应的资质认证，标志连接件的加工误差不应大于、CPⅢ 棱镜组件的安装精度要求见下表 1。表 1 CPⅢ 测量棱镜组件安装精度要求CPⅢ 测量标志重复性安装误差(mm)互换性安装误差〔mm〕XYH4.2 CPⅢ 控制点的埋设与编号 CPⅢ 控制点的埋设CPⅢ 控制点应沿线路布置在路基两侧的接触网杆或根底、桥梁防撞墙、隧道侧壁上，当 CPⅢ 控制点布置在桥梁防撞墙上时，点位应设置在桥墩固定支座端上方的防撞墙上。CPⅢ 控制点沿线路布置时纵向间距宜为 60m 左右，且不应大于 70 m、横向间距不超过结构宽度。各 CPⅢ 点应大致等高，其高度应在设计轨道顶面以上 30cm 的地方。具体埋设方式见附件四所示。 CPⅢ 控制点的编号CPⅢ 控制点编号的标注应全线统一采纳大小为 4cm 的正楷字体刻绘，并用白色油漆抹底，绿色油漆填写编号字体。CPⅢ 控制点的编号定义如下：CPⅢ 的点号由七位数组成，从左到右前四位数表示 CPⅢ 点所在里程的整公里数，第五位是“3”表示是 CPⅢ 网点，后两位数字表示点的顺序号，点的顺序号为单数表示该点在里程...
