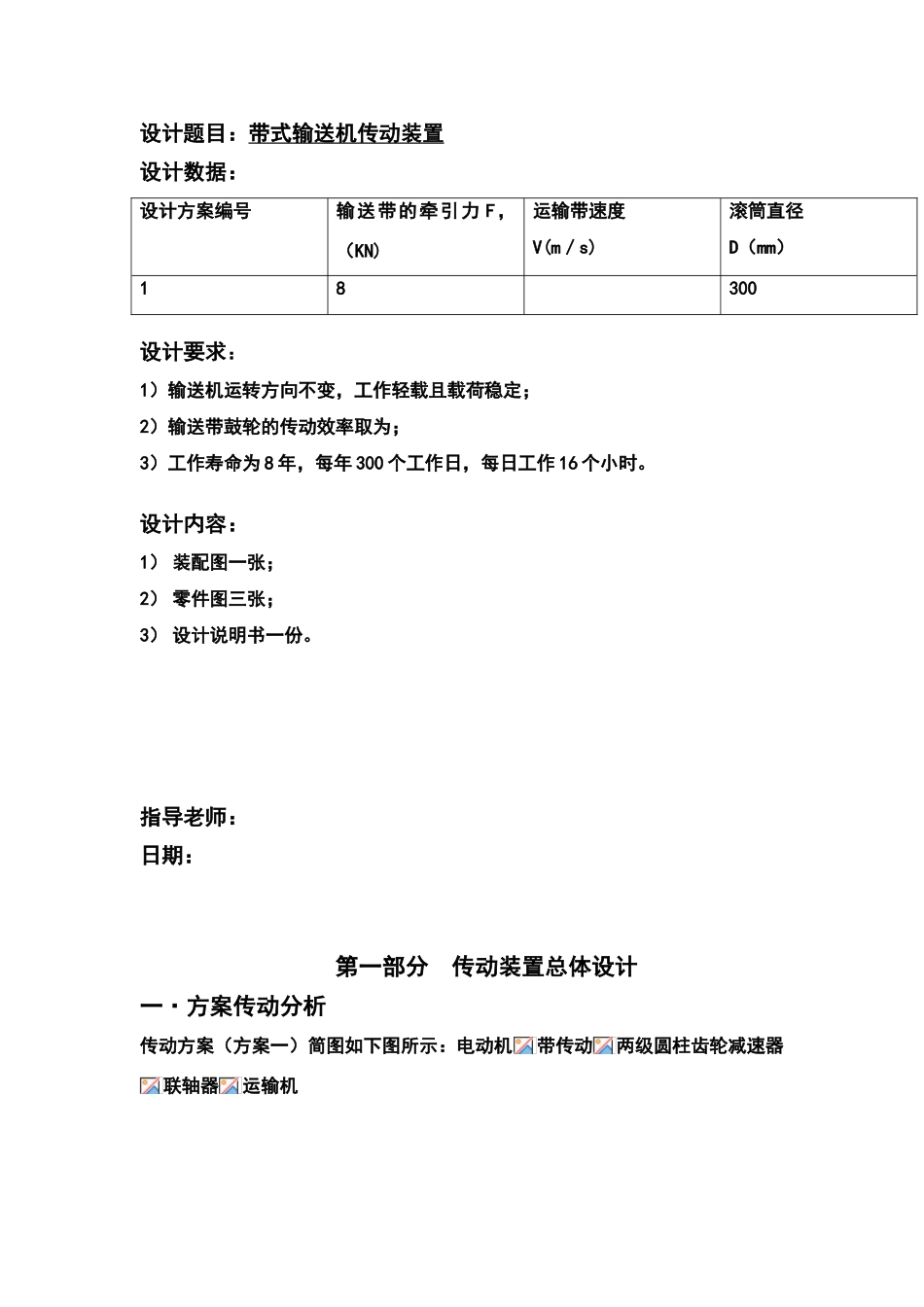

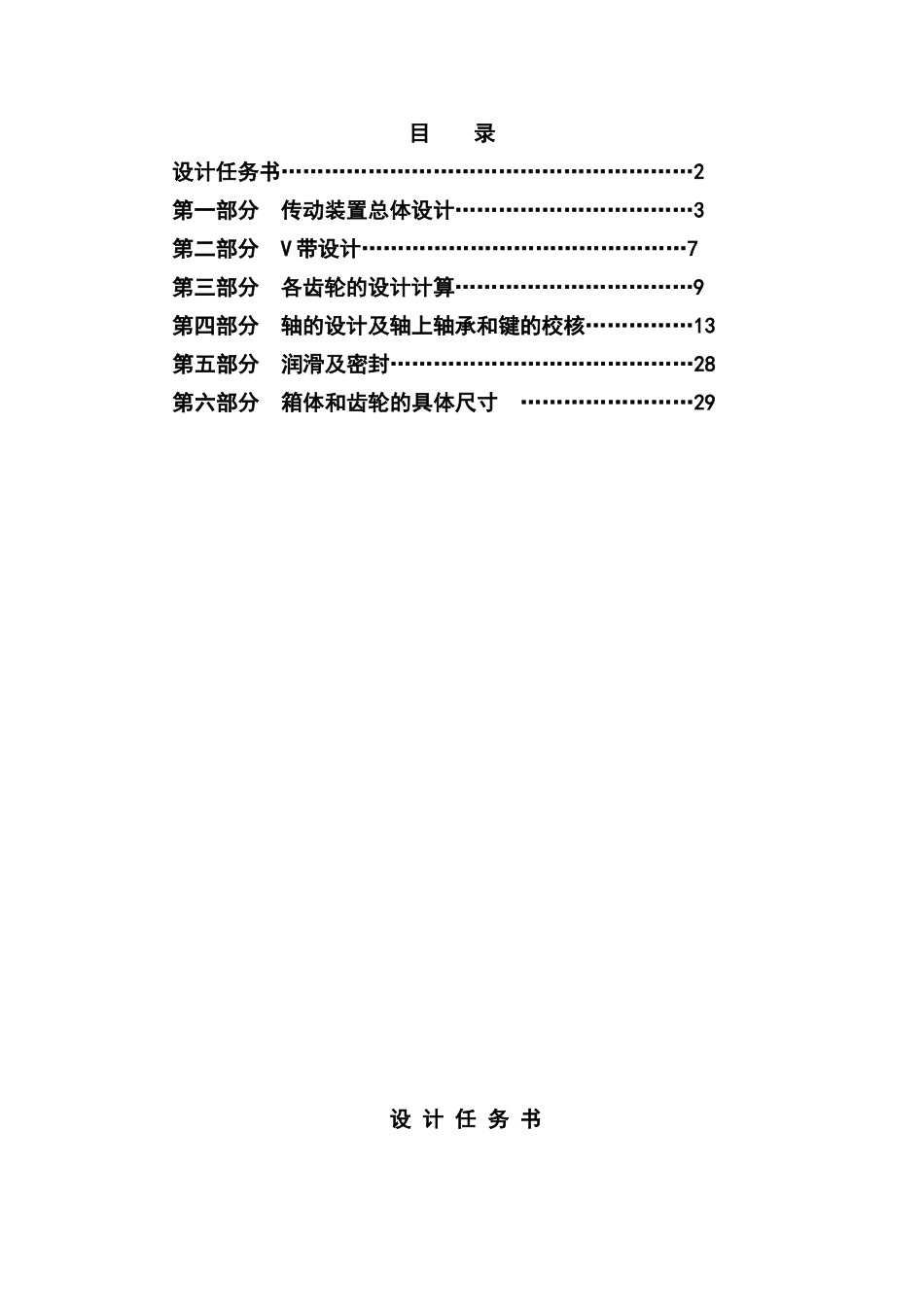

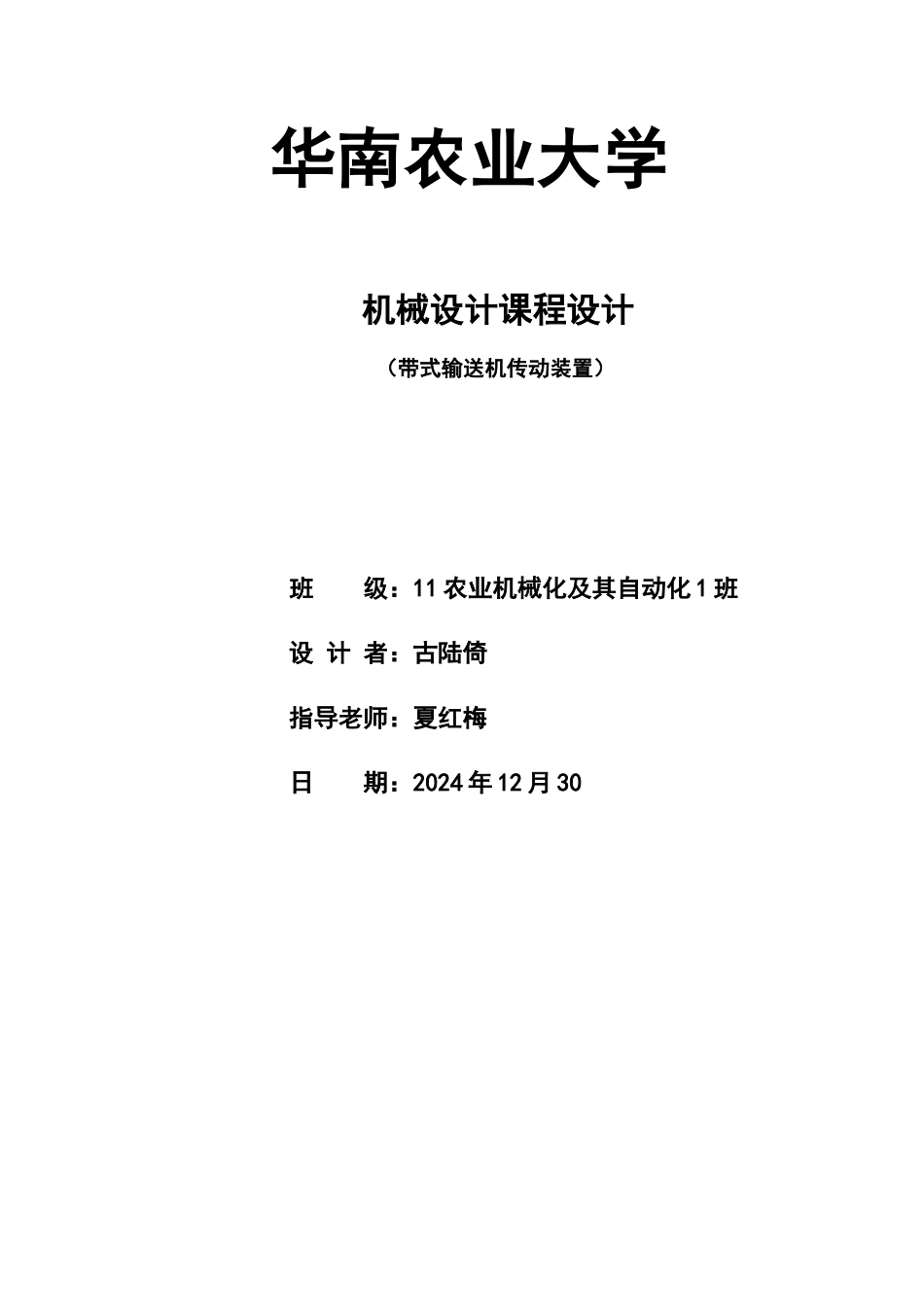

华南农业大学机械设计课程设计 （带式输送机传动装置）班 级：11 农业机械化及其自动化 1 班设 计 者：古陆倚指导老师：夏红梅日 期：2024 年 12 月 30目 录设计任务书…………………………………………………2第一部分 传动装置总体设计……………………………3第二部分 V 带设计………………………………………7第三部分 各齿轮的设计计算……………………………9第四部分 轴的设计及轴上轴承和键的校核……………13 第五部分 润滑及密封……………………………………28 第六部分 箱体和齿轮的具体尺寸 ……………………29设 计 任 务 书设计题目：带式输送机传动装置设计数据：设计方案编号输送带的牵引力 F，（KN)运输带速度V(m／s)滚筒直径D（mm）18300设计要求：1）输送机运转方向不变，工作轻载且载荷稳定；2）输送带鼓轮的传动效率取为；3）工作寿命为 8 年，每年 300 个工作日，每日工作 16 个小时。设计内容：1） 装配图一张；2） 零件图三张；3） 设计说明书一份。指导老师：日期：第一部分 传动装置总体设计一·方案传动分析传动方案（方案一）简图如下图所示：电动机带传动两级圆柱齿轮减速器联轴器运输机该方案的优缺点：该工作机有轻微振动，由于 V 带有缓冲吸振能力，采纳 V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采纳 V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部分为 Y 系列三相沟通异步电动机。总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。1.电动机选择1）根据工作要求及工作条件选用 Y 系列三相沟通异步电动机，封闭式结构。2）工作机所需功率： 电动机所需工作效率：传动装置的总效率：按表 2-3（课设）确定：V 带传动效率=，滚动轴承传动效率（一对）=，闭式齿轮传动效率=，联轴器传动比=，传动滚筒效率=0。97 代入数据得=3）确定电动机转速：滚筒轴工作机转速 在上 2）步中 因载荷平衡，电动机额定功率略大于即可，由表 16-1（见课设）可知取。 通常，V 带传动的传动比常用范围为 ；二级圆柱齿轮减速器...
