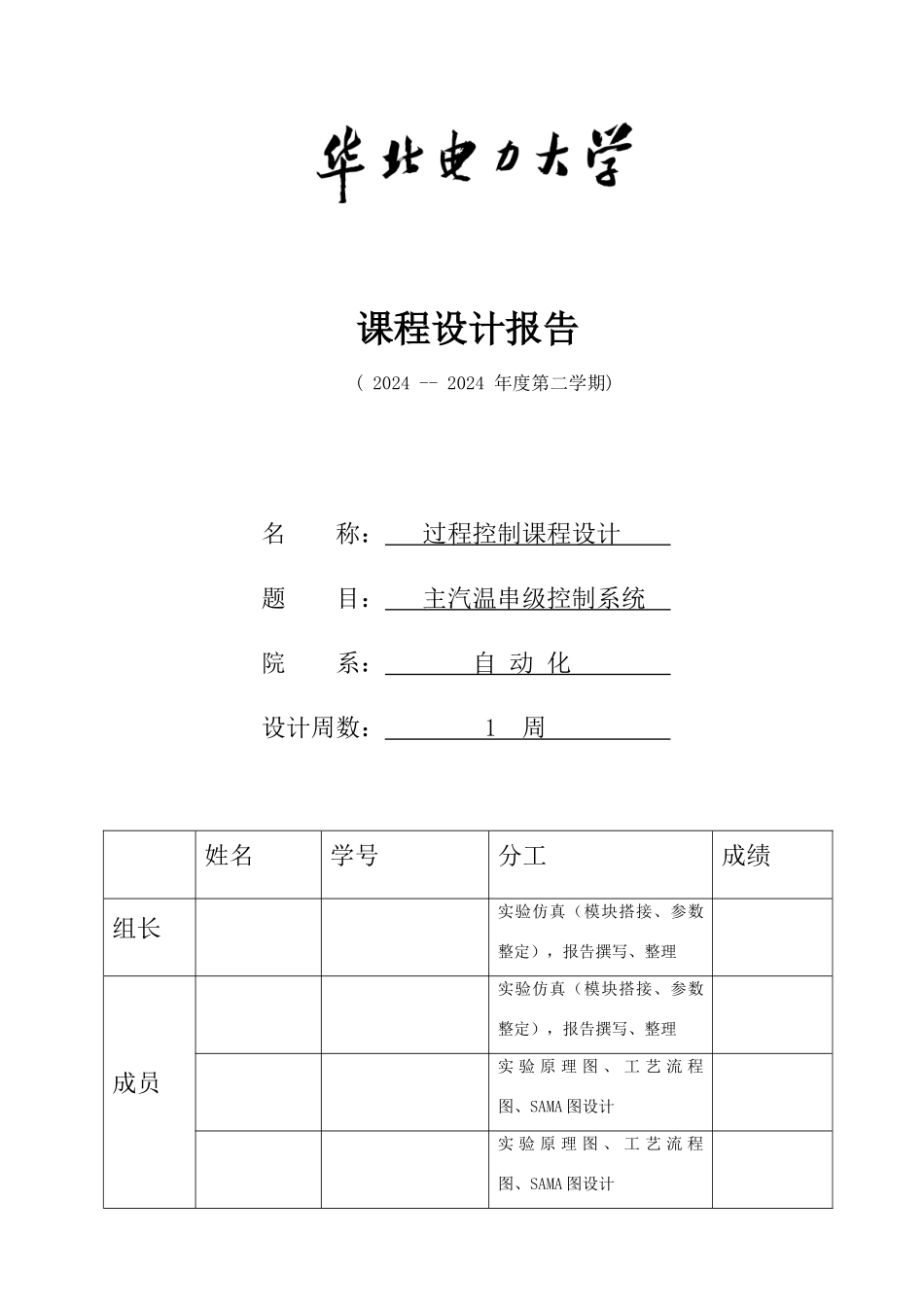

课程设计报告( 2024 -- 2024 年度第二学期)名 称： 过程控制课程设计 题 目： 主汽温串级控制系统 院 系： 自 动 化 设计周数： 1 周 姓名学号分工成绩组长实验仿真（模块搭接、参数整定），报告撰写、整理成员实验仿真（模块搭接、参数整定），报告撰写、整理实 验 原 理 图 、 工 艺 流 程图、SAMA 图设计实 验 原 理 图 、 工 艺 流 程图、SAMA 图设计 日期：2024 年 07 月 02 日《过程控制》课程设计 任 务 书一、 目的与要求“过程控制课程设计”是“过程控制”课程的一个重要组成部分。通过实际工业过程对象控制方案的选择、控制功能的设置、工程图纸的绘制等基础设计和设计说明的撰写，培育学生基本控制系统工程设计能力、创新意识，完成工程师基本技能训练。二、 主要内容1．根据对被控对象进行的分析，确定系统自动控制结构，给出控制系统原理图；2．根据确定控制设备和测量取样点和调节机构，绘制控制系统工艺流程图（PID 图）；3．根据确定的自动化水平和系统功能，选择控制仪表，完成控制系统 SAMA 图（包括系统功能图和系统逻辑图）；4．对所设计的系统进行仿真试验并进行系统整定；5．编写设计说明书。三、 进度计划序号设计(实验)内容完成时间备注1下达任务，查找资料周一、周二2制定控制方案，绘制控制系统 SAMA图周二、周三3仿真试验、撰写设计说明周三、周四4答辩周五四、 设计（实验）成果要求1． 绘制所设计热工控制系统的的 SAMA 图；2． 根据已给对象，用 MATABL 进行控制系统仿真整定，并打印整定效果曲线；3． 撰写设计报告五、 考核方式提交设计报告及答辩学生姓名：杨宇、张娜、李思怡、郭冉指导老师：马平2024 年 06 月 29 日一、课程设计(综合实验)的目的与要求“过程控制课程设计”是“过程控制”课程的一个重要组成部分。通过实际工业过程对象控制方案的选择、控制功能的设置、工程图纸的绘制等基础设计和设计说明的撰写，培育学生基本控制系统工程设计能力、创新意识，完成工程师基本技能训练。二、设计（实验）正文（一）.过热汽温控制的任务和要求过热汽温的稳定是机组经济安全运行的保障。主汽温度自动调节的任务是维持过热蒸汽出口汽温在允许的范围内，使管壁温度不超过允许的工作温度，以确保机组运行的安全性和经济性。过热汽温过高或过低都会对机组运行造成不利的影响：过热汽温过高,容易烧坏过热器，也会引起汽轮机高压部分过热，严...
