进货检验规范

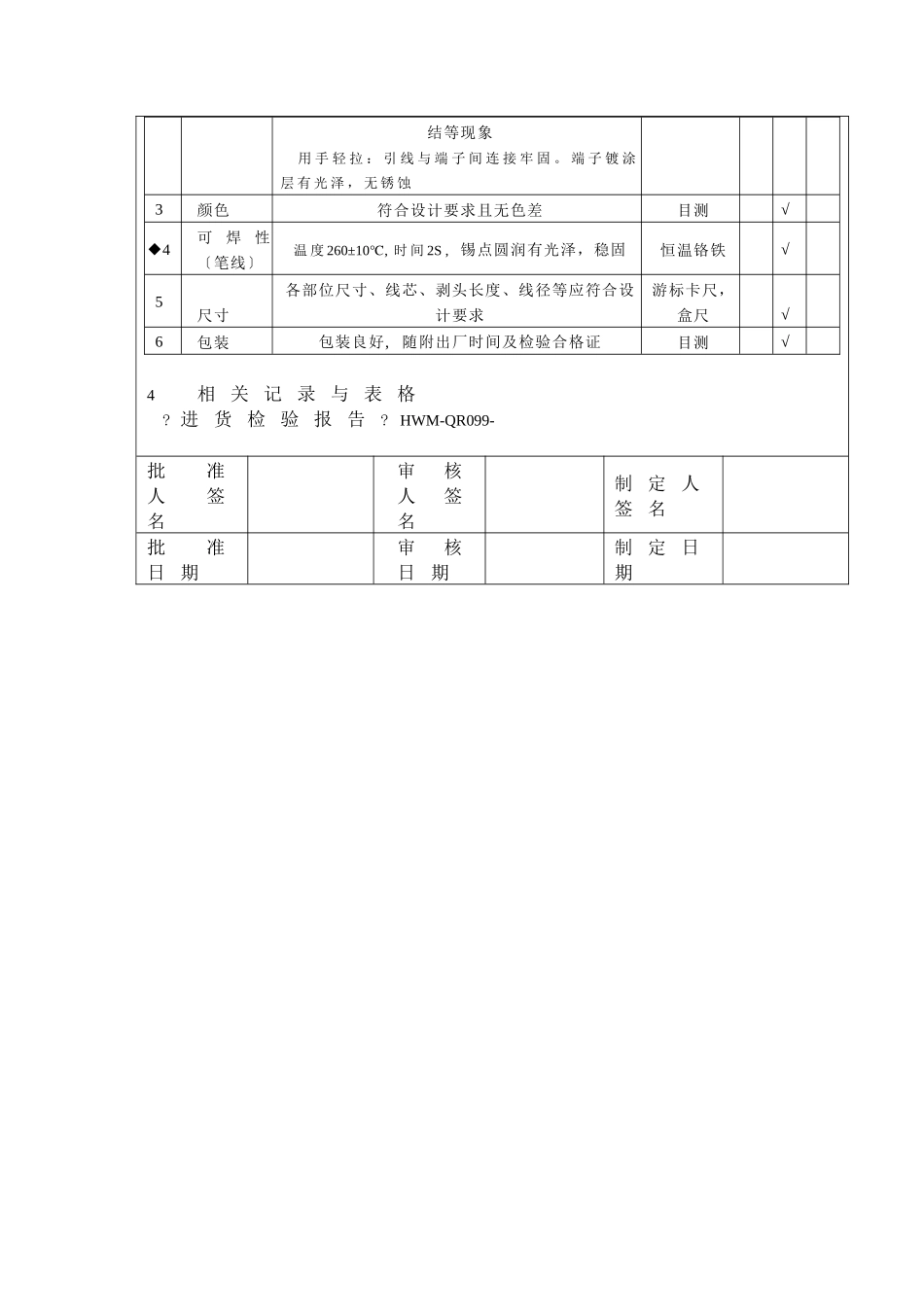

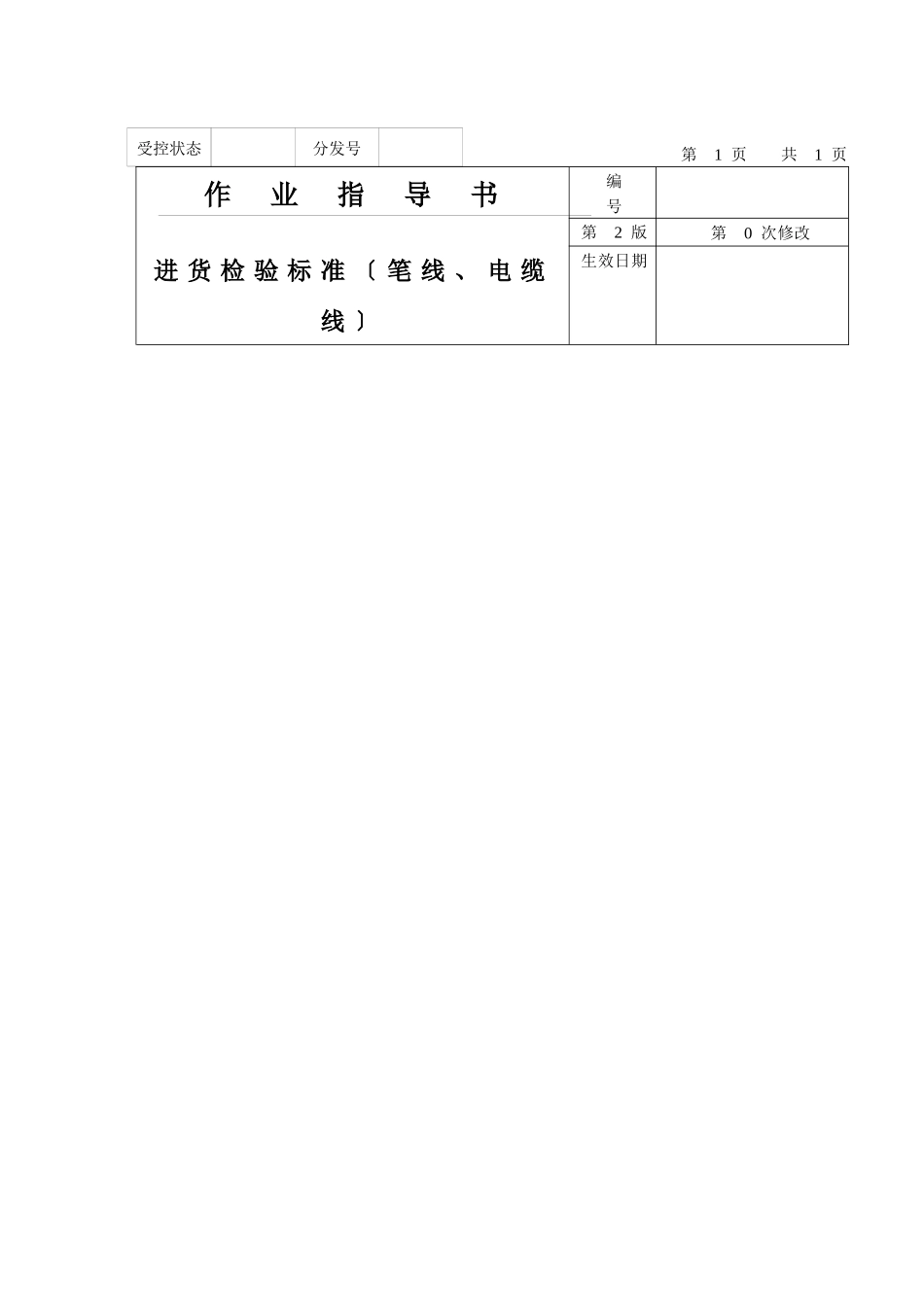

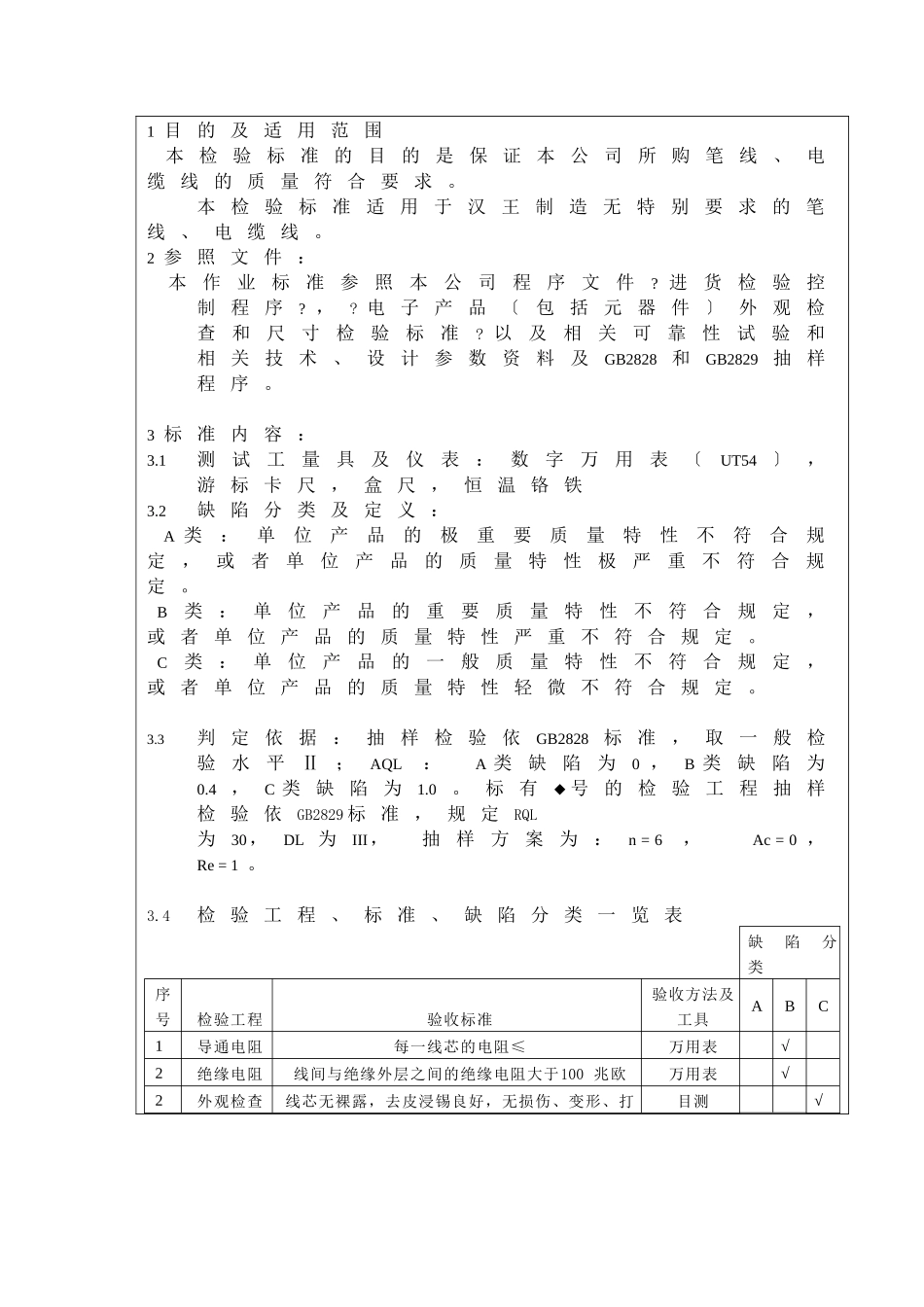

第 1 页 共 1 页作 业 指 导 书 进 货 检 验 标 准 〔 笔 线 、 电 缆线 〕编 号第 2 版第 0 次修改生效日期受控状态分发号1 目 的 及 适 用 范 围 本检验标准的目的是保证本公司所购笔线、电缆 线 的 质 量 符 合 要 求 。本检验标准适用于汉王制造无特别要求的笔线 、 电 缆 线 。2 参 照 文 件 ： 本作业标准参照本公司程序文件? 进货检验控制程序? ，? 电子产品〔包括元器件〕外观检查和尺寸检验标准? 以及相关可靠性试验和相关技术、设计参数资料及GB2828 和GB2829 抽样程 序 。3 标 准 内 容 ：3.1测试工量具及仪表：数字万用表〔UT54〕，游 标 卡 尺 ， 盒 尺 ， 恒 温 铬 铁3.2缺 陷 分 类 及 定 义 ：A 类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定 。 B类：单位产品的重要质量特性不符合规定，或 者 单 位 产 品 的 质 量 特 性 严 重 不 符 合 规 定 。 C类：单位产品的一般质量特性不符合规定，或 者 单 位 产 品 的 质 量 特 性 轻 微 不 符 合 规 定 。3.3判定依据：抽样检验依GB2828 标准，取一般检验水平Ⅱ；AQL ： A 类缺陷为0 ，B 类缺陷为0.4 ，C 类缺陷为1.0 。标有◆ 号的检验工程抽样检 验 依GB2829 标 准 ， 规 定RQL为30，DL 为III， 抽样方案为：n = 6 ， Ac = 0 ， Re = 1 。3.4检 验 工 程 、 标 准 、 缺 陷 分 类 一 览 表缺 陷 分 类序号检验工程验收标准验收方法及工具ABC1导通电阻每一线芯的电阻≤万用表 √ 2绝缘电阻线间与绝缘外层之间的绝缘电阻大于100 兆欧万用表√2外观检查线芯无裸露，去皮浸锡良好，无损伤、变形、打目测 √结等现象 用 手 轻 拉 ： 引 线 与 端 子 间 连 接 牢 固 。 端 子 镀 涂层 有 光 泽 ， 无 锈 蚀3颜色符合设计要求且无色差目测√◆4可焊性〔笔线〕温 度 260±10, ℃ 时 间 2S , 锡点圆润有光泽，稳固恒温铬铁 √5尺寸各部位尺寸、线芯、剥头长度、线径等应符合设计要求游标卡尺，盒尺 √ 6包装包装良好,随附出厂时间及检验合格证目测 √ 4相 关 记 录 与 表 格 ? 进 货 检 验 报 告? HWM-QR099- 批准人签名审核人签名制 定 人签 名批准日 期审核日 期制 定 日期
