连杆设计计算过程

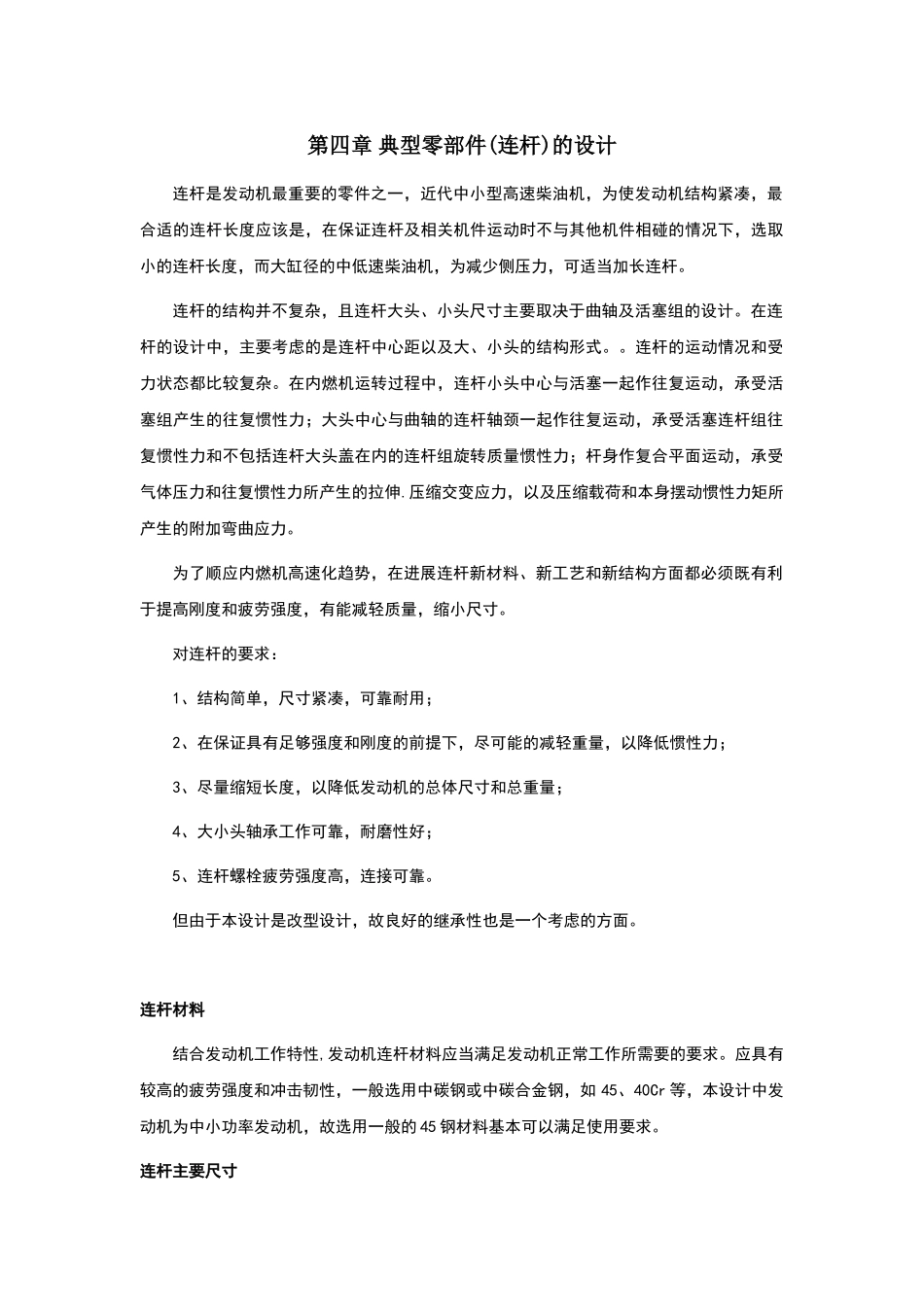

连杆设计计算过程_第1页
1/18
连杆设计计算过程_第2页
2/18
连杆设计计算过程_第3页
3/18
第四章 典型零部件(连杆)的设计连杆是发动机最重要的零件之一,近代中小型高速柴油机,为使发动机结构紧凑,最合适的连杆长度应该是,在保证连杆及相关机件运动时不与其他机件相碰的情况下,选取小的连杆长度,而大缸径的中低速柴油机,为减少侧压力,可适当加长连杆。连杆的结构并不复杂,且连杆大头、小头尺寸主要取决于曲轴及活塞组的设计。在连杆的设计中,主要考虑的是连杆中心距以及大、小头的结构形式。。连杆的运动情况和受力状态都比较复杂。在内燃机运转过程中,连杆小头中心与活塞一起作往复运动,承受活塞组产生的往复惯性力;大头中心与曲轴的连杆轴颈一起作往复运动,承受活塞连杆组往复惯性力和不包括连杆大头盖在内的连杆组旋转质量惯性力;杆身作复合平面运动,承受气体压力和往复惯性力所产生的拉伸.压缩交变应力,以及压缩载荷和本身摆动惯性力矩所产生的附加弯曲应力。为了顺应内燃机高速化趋势,在进展连杆新材料、新工艺和新结构方面都必须既有利于提高刚度和疲劳强度,有能减轻质量,缩小尺寸。对连杆的要求:1、结构简单,尺寸紧凑,可靠耐用;2、在保证具有足够强度和刚度的前提下,尽可能的减轻重量,以降低惯性力;3、尽量缩短长度,以降低发动机的总体尺寸和总重量;4、大小头轴承工作可靠,耐磨性好;5、连杆螺栓疲劳强度高,连接可靠。但由于本设计是改型设计,故良好的继承性也是一个考虑的方面。连杆材料结合发动机工作特性,发动机连杆材料应当满足发动机正常工作所需要的要求。应具有较高的疲劳强度和冲击韧性,一般选用中碳钢或中碳合金钢,如 45、40Cr 等,本设计中发动机为中小功率发动机,故选用一般的 45 钢材料基本可以满足使用要求。连杆主要尺寸1、连杆长度曲柄连杆比一般均大于,这样可以使柴油机的机体高度降低,净质量减少,而且连杆长度减小后,其材料也相应减少,从而成本降低。但是,过小的曲柄连杆比会引起活塞侧压力增加,从而导致柴油机摩擦损失的增加,加速活塞、活塞环、气缸套的磨损,影响可靠性。《高速柴油机概念设计及实践》中指出:当曲柄连杆比左右时,对柴油机寿命及可靠性影响不大。参照原机及总体布置,选择曲柄连杆比为:。2、连杆的结构尺寸小头主要尺寸为连杆衬套内径 d 和小头宽度。《柴油机设计手册》中介绍的各个尺寸范围为:由 查 《柴油机设计手册》 毫米 毫米 小头内径 毫米 小头外径 毫米 大头内径 毫米 小头厚度 取 毫米 大头厚度 取 毫米 取 ...
