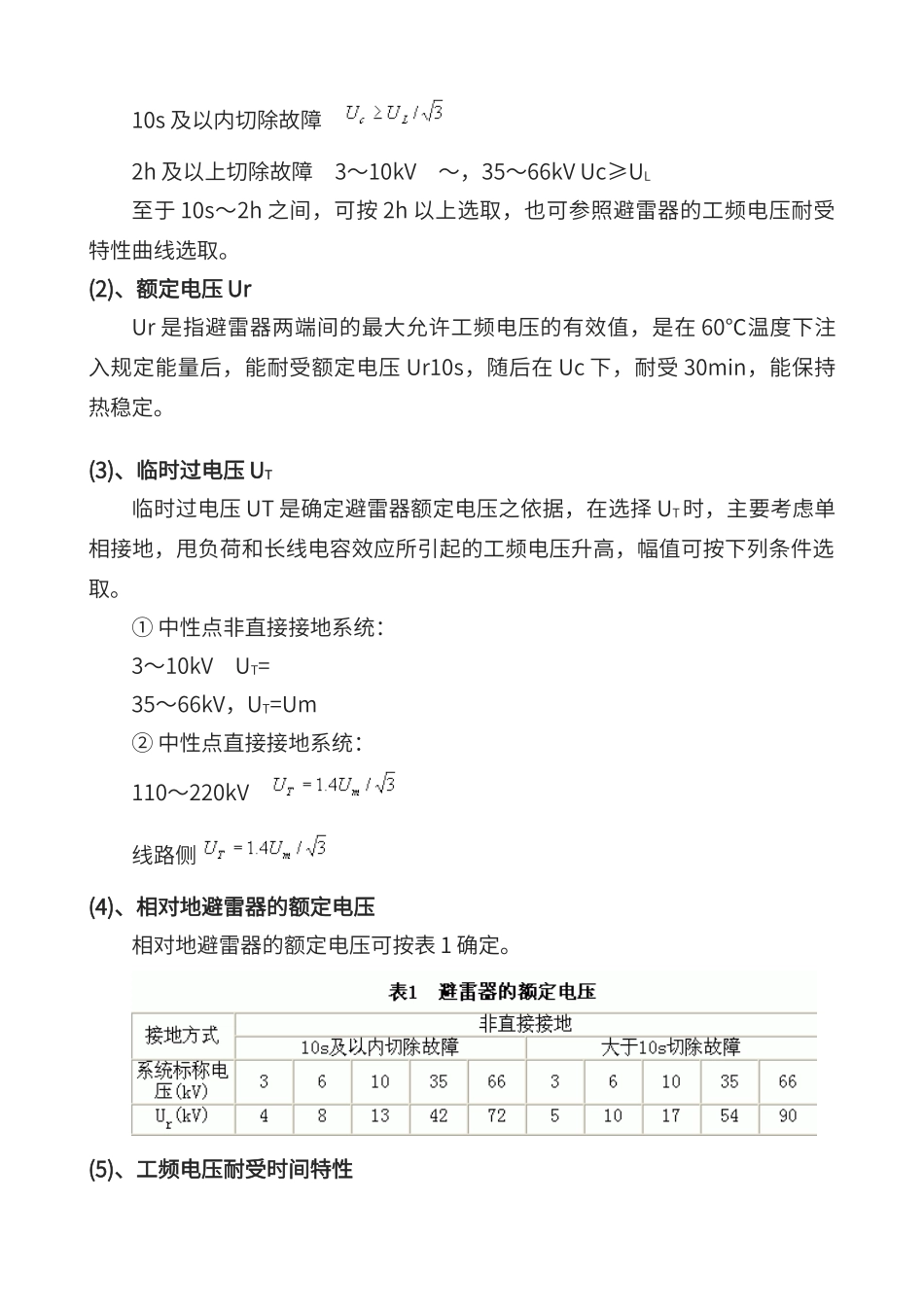

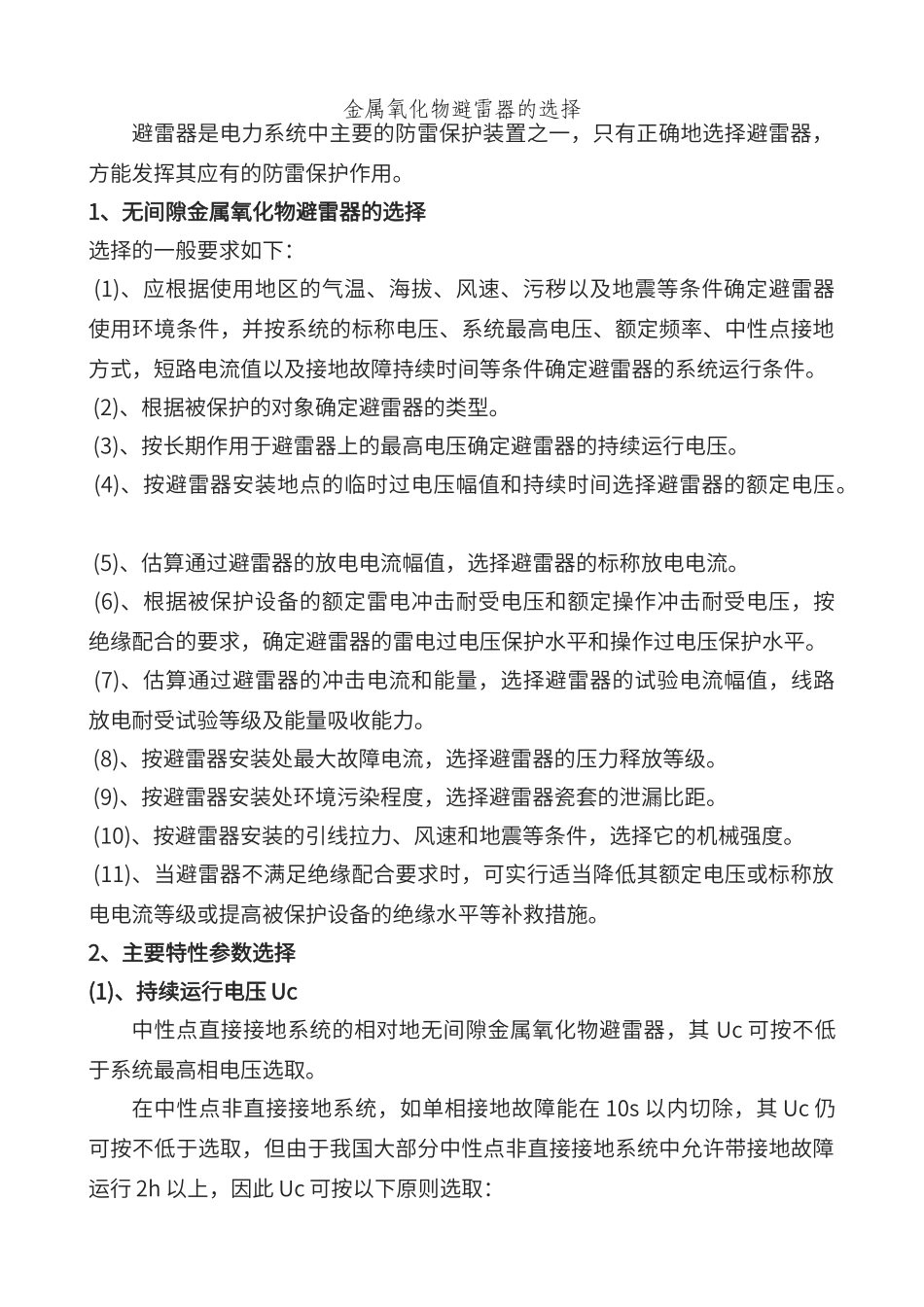

金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一,只有正确地选择避雷器,方能发挥其应有的防雷保护作用。 1、无间隙金属氧化物避雷器的选择 选择的一般要求如下: (1)、应根据使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件,并按系统的标称电压、系统最高电压、额定频率、中性点接地方式,短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。 (2)、根据被保护的对象确定避雷器的类型。 (3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。 (4)、按避雷器安装地点的临时过电压幅值和持续时间选择避雷器的额定电压。 (5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。 (6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压,按绝缘配合的要求,确定避雷器的雷电过电压保护水平和操作过电压保护水平。 (7)、估算通过避雷器的冲击电流和能量,选择避雷器的试验电流幅值,线路放电耐受试验等级及能量吸收能力。 (8)、按避雷器安装处最大故障电流,选择避雷器的压力释放等级。 (9)、按避雷器安装处环境污染程度,选择避雷器瓷套的泄漏比距。 (10)、按避雷器安装的引线拉力、风速和地震等条件,选择它的机械强度。 (11)、当避雷器不满足绝缘配合要求时,可实行适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。2、主要特性参数选择 (1)、持续运行电压 Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器,其 Uc 可按不低于系统最高相电压选取。 在中性点非直接接地系统,如单相接地故障能在 10s 以内切除,其 Uc 仍可按不低于选取,但由于我国大部分中性点非直接接地系统中允许带接地故障运行 2h 以上,因此 Uc 可按以下原则选取:10s 及以内切除故障 2h 及以上切除故障 3~10kV ~,35~66kV Uc≥UL 至于 10s~2h 之间,可按 2h 以上选取,也可参照避雷器的工频电压耐受特性曲线选取。(2)、额定电压 UrUr 是指避雷器两端间的最大允许工频电压的有效值,是在 60℃温度下注入规定能量后,能耐受额定电压 Ur10s,随后在 Uc 下,耐受 30min,能保持热稳定。 (3)、临时过电压 UT临时过电压 UT 是确定避雷器额定电压之依据,在选择 UT时,主要考虑单相接地,甩负荷和长线电容效应所引起的工频电压升高,幅值可按下列条件选取。① 中性点非直接接地系统:3~10kV UT= 35~6...
