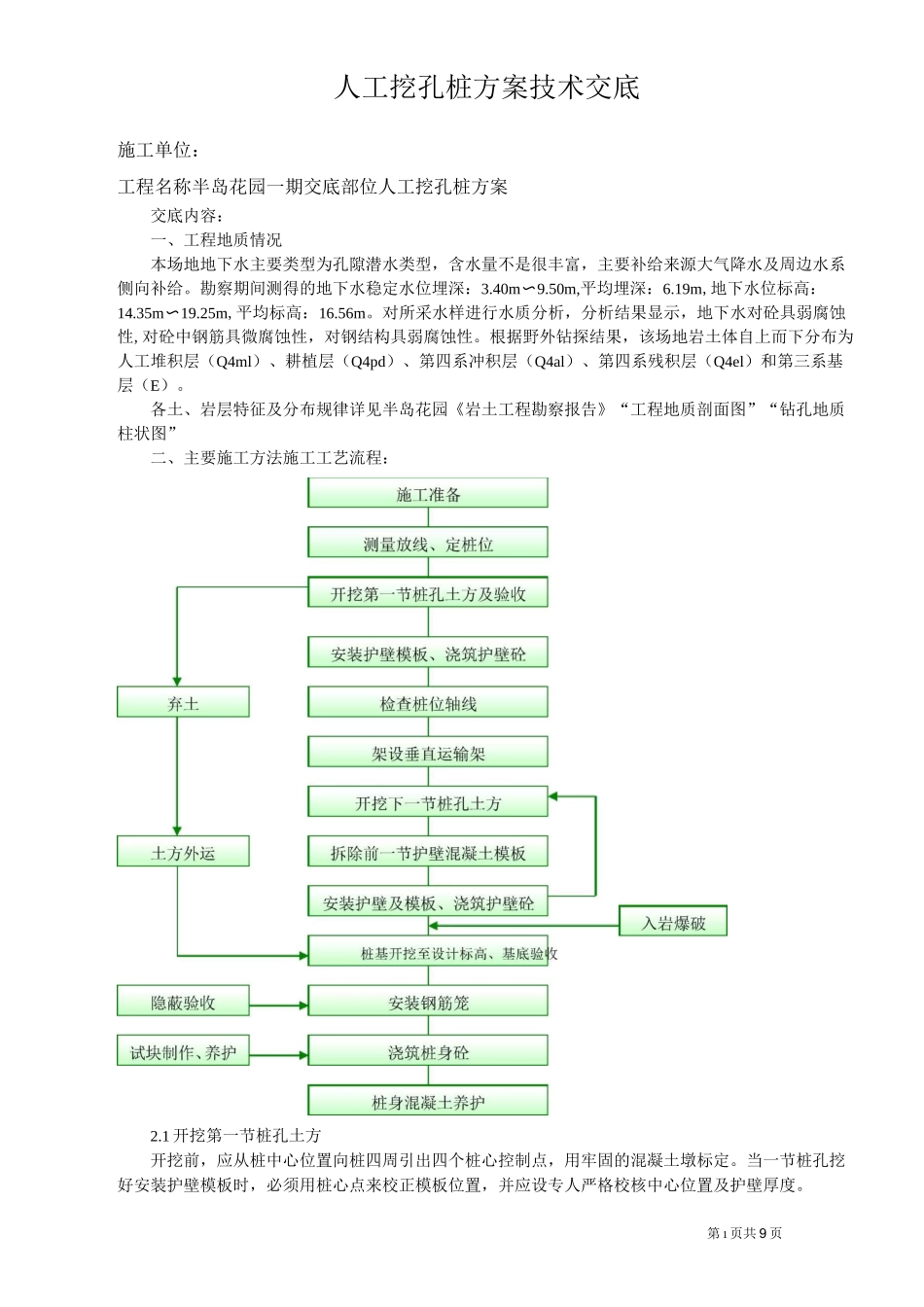

第 1 页共 9 页人工挖孔桩方案技术交底施工单位：工程名称半岛花园一期交底部位人工挖孔桩方案交底内容：一、工程地质情况本场地地下水主要类型为孔隙潜水类型，含水量不是很丰富，主要补给来源大气降水及周边水系侧向补给。勘察期间测得的地下水稳定水位埋深：3.40m〜9.50m,平均埋深：6.19m,地下水位标高：14.35m〜19.25m,平均标高：16.56m。对所采水样进行水质分析，分析结果显示，地下水对砼具弱腐蚀性,对砼中钢筋具微腐蚀性，对钢结构具弱腐蚀性。根据野外钻探结果，该场地岩土体自上而下分布为人工堆积层（Q4ml）、耕植层（Q4pd）、第四系冲积层（Q4al）、第四系残积层（Q4el）和第三系基层（E）。各土、岩层特征及分布规律详见半岛花园《岩土工程勘察报告》“工程地质剖面图”“钻孔地质柱状图”二、主要施工方法施工工艺流程：2.1 开挖第一节桩孔土方开挖前，应从桩中心位置向桩四周引出四个桩心控制点，用牢固的混凝土墩标定。当一节桩孔挖好安装护壁模板时，必须用桩心点来校正模板位置，并应设专人严格校核中心位置及护壁厚度。第 2 页共 9 页开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸，每节的高度应根据土质好坏、操作条件而定，本工程设计要求每天开挖一节，高度为 lm。孔圈中心线应和桩的轴线重合，其与轴线的偏差不得大于 20mm。确认桩位无误后，用人工或风镐开挖第一节护壁。支护壁模板附加钢筋：为防止桩孔壁坍方，确保施工安全，成孔应设置井圈。护壁模板采用拆上节、支下节重复周转使用，模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内侧支撑，防止内模因受涨力而变形，不设水平支撑,以方便操作。2.2 浇筑第一节护壁混凝土：桩孔护壁混凝土挖完第一节以后应立即浇筑混凝土，护壁混凝土在现场采用搅拌机搅拌，在施工前由检测中心出具混凝土配合比设计报告，护壁砼按照严格按配合比，在现场设台秤，并挂放配合比牌于秤边，设专人按配合比将材料过秤后再送进搅拌机搅拌。搅拌好后的砼再通过斗车运送到桩口附近（应用铁皮铺设安放，不得随意倾到在地上，更不得随意加水）然后吊送下桩孔进行护壁捣制。每节护壁均需由监理单位验收。桩护壁严格按设计说明施工，护壁搭接长度为 50mm。第一节护壁以高出地坪 150〜200mm 为宜，便于挡土、挡水。桩位轴线和高程均应定在第一节护壁上口。混凝土强度达到 1MPa 即可拆...
