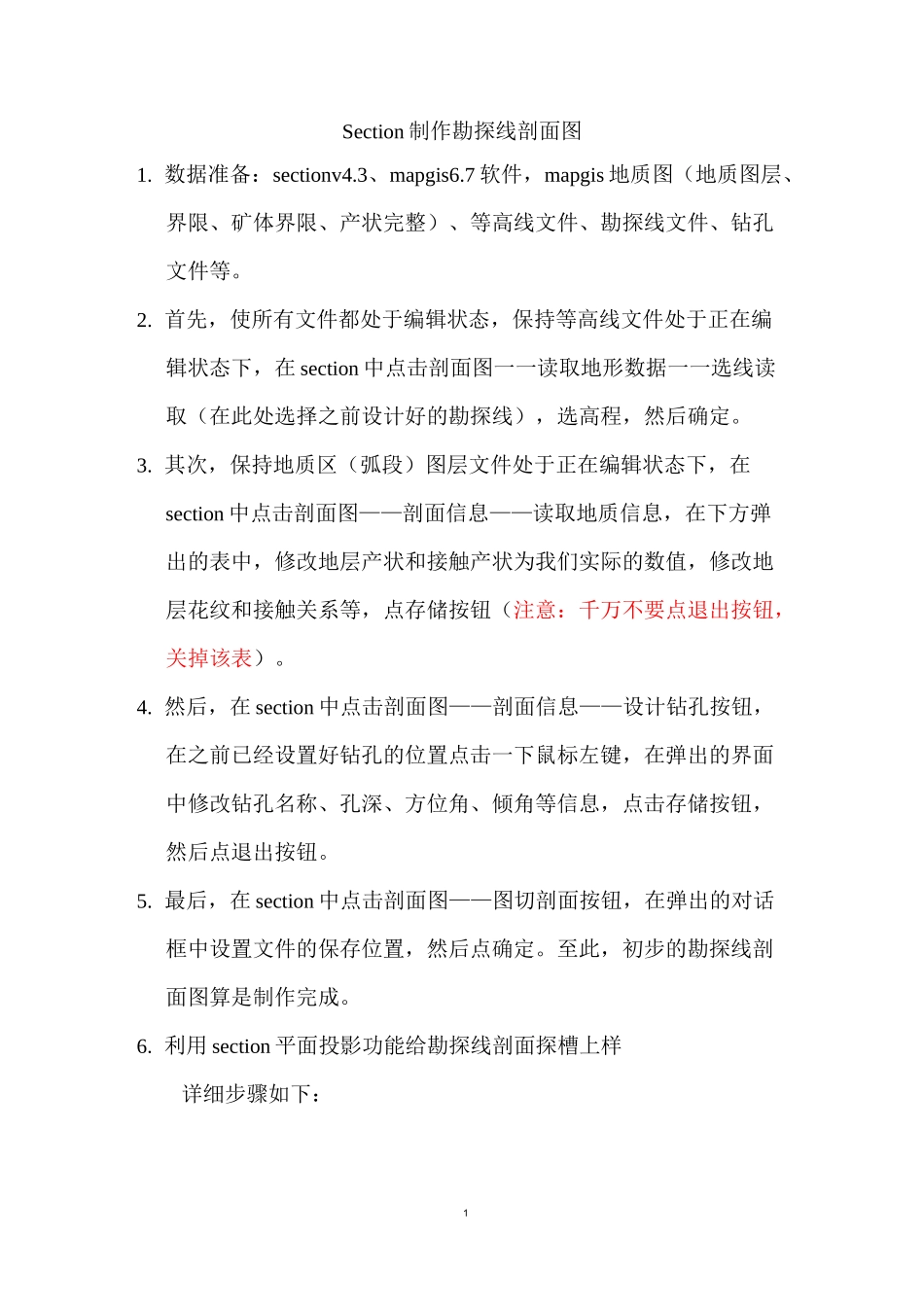

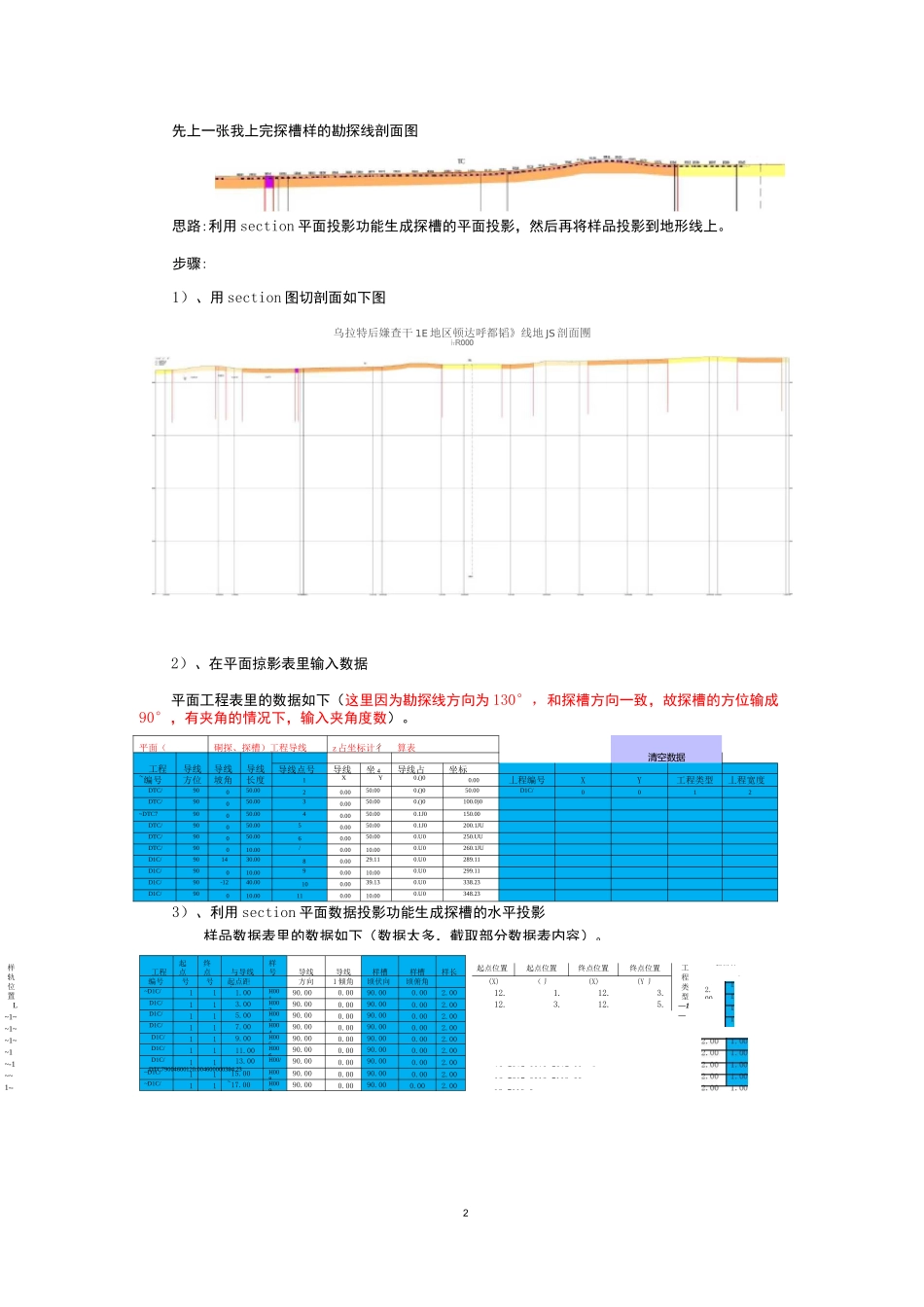

1Section 制作勘探线剖面图1. 数据准备：sectionv4.3、mapgis6.7 软件，mapgis 地质图（地质图层、界限、矿体界限、产状完整）、等高线文件、勘探线文件、钻孔文件等。2. 首先，使所有文件都处于编辑状态，保持等高线文件处于正在编辑状态下，在 section 中点击剖面图一一读取地形数据一一选线读取（在此处选择之前设计好的勘探线），选高程，然后确定。3. 其次，保持地质区（弧段）图层文件处于正在编辑状态下，在section 中点击剖面图——剖面信息——读取地质信息，在下方弹出的表中，修改地层产状和接触产状为我们实际的数值，修改地层花纹和接触关系等，点存储按钮（注意：千万不要点退出按钮，关掉该表）。4. 然后，在 section 中点击剖面图——剖面信息——设计钻孔按钮，在之前已经设置好钻孔的位置点击一下鼠标左键，在弹出的界面中修改钻孔名称、孔深、方位角、倾角等信息，点击存储按钮，然后点退出按钮。5. 最后，在 section 中点击剖面图——图切剖面按钮，在弹出的对话框中设置文件的保存位置，然后点确定。至此，初步的勘探线剖面图算是制作完成。6. 利用 section 平面投影功能给勘探线剖面探槽上样详细步骤如下：样品数据表里的数据如下（数据太多，截取部分数据表内容）。工程起点终点与导线样号导线导线样槽样槽样长编号号号起点距离方向1 倾角顷伏向顷俯角~D1C/111.00H00190.000.0090.000.002.00D1C/113.00H00290.000.0090.000.002.00D1C/115.00H00390.000.0090.000.002.00D1C/117.00H00490.000.0090.000.002.00D1C/119.00H00590.000.0090.000.002.00D1C/1111.00H00690.000.0090.000.002.00D1C/1113.00H00/90.000.0090.000.002.00~D1C/11~15.00H00890.000.0090.000.002.00~D1C/11~17.00H00990.000.0090.000.002.00D1C/1119.00H01090.000.0090.000.002.00起点位置起点位置终点位置终点位置(X)（丿(X)(Y 丿12.801.0012.793.0012.793.0012.785.0012.5.12.7.工程类型—1——112.7315.0012.7217.00—f12.7217.0012.7119.00—r12.7119.0工程样轨宽宽2.1.样轨位置L~1~~1~~1~~1~-1~~1--2先上一张我上完探槽样的勘探线剖面图思路:利用 section 平面投影功能生成探槽的平面投影，然后再将样品投影到地形线上。步骤:1）、用 section 图切剖面如下图乌拉特后嫌查干 1E 地区顿达呼都韬》线地 JS 剖面團iTR0002）、在平面掠影表里输入数据平面工程表里的数据如下（这里因为勘探线方向为 130°，和探槽方向一致，...
