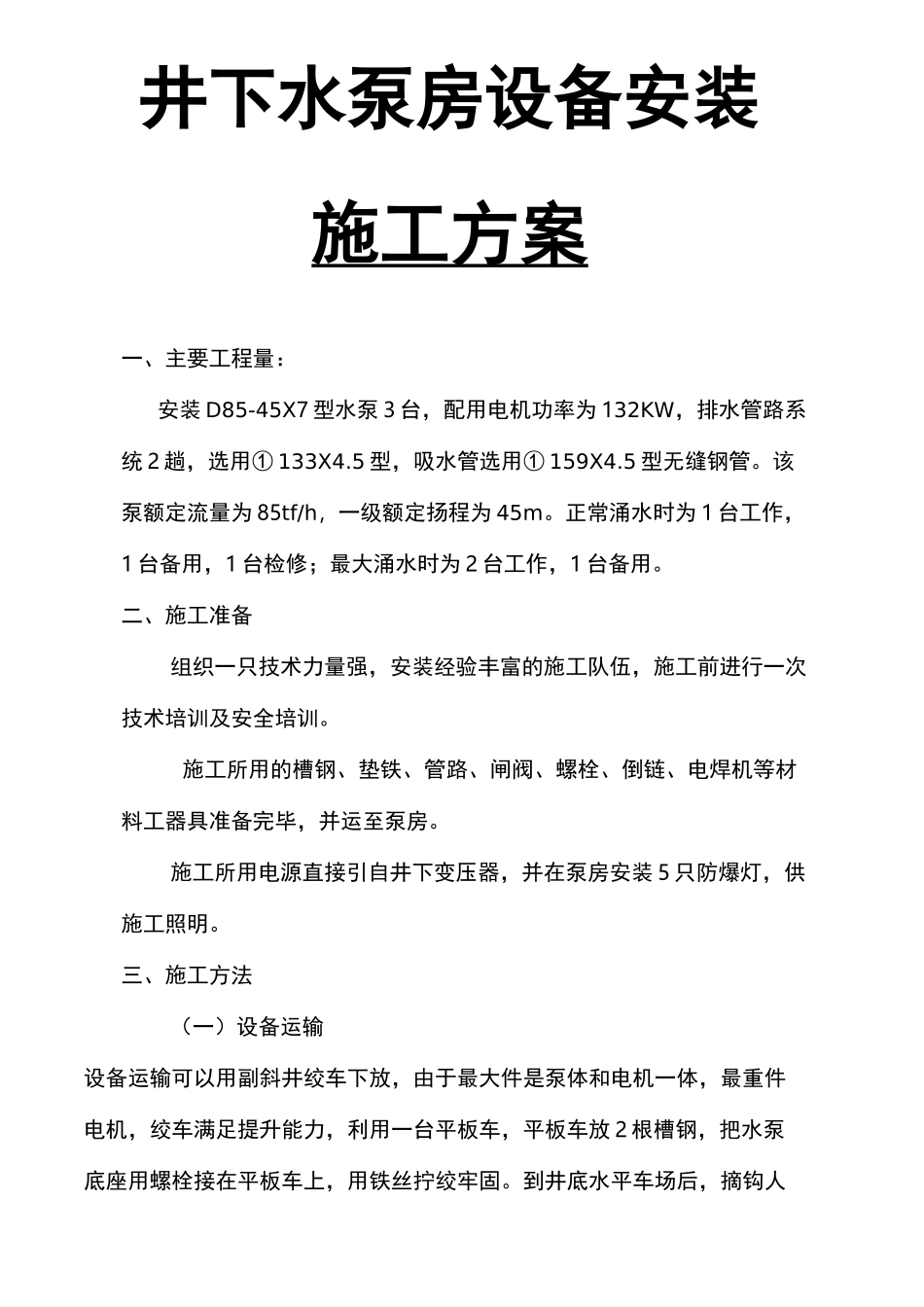

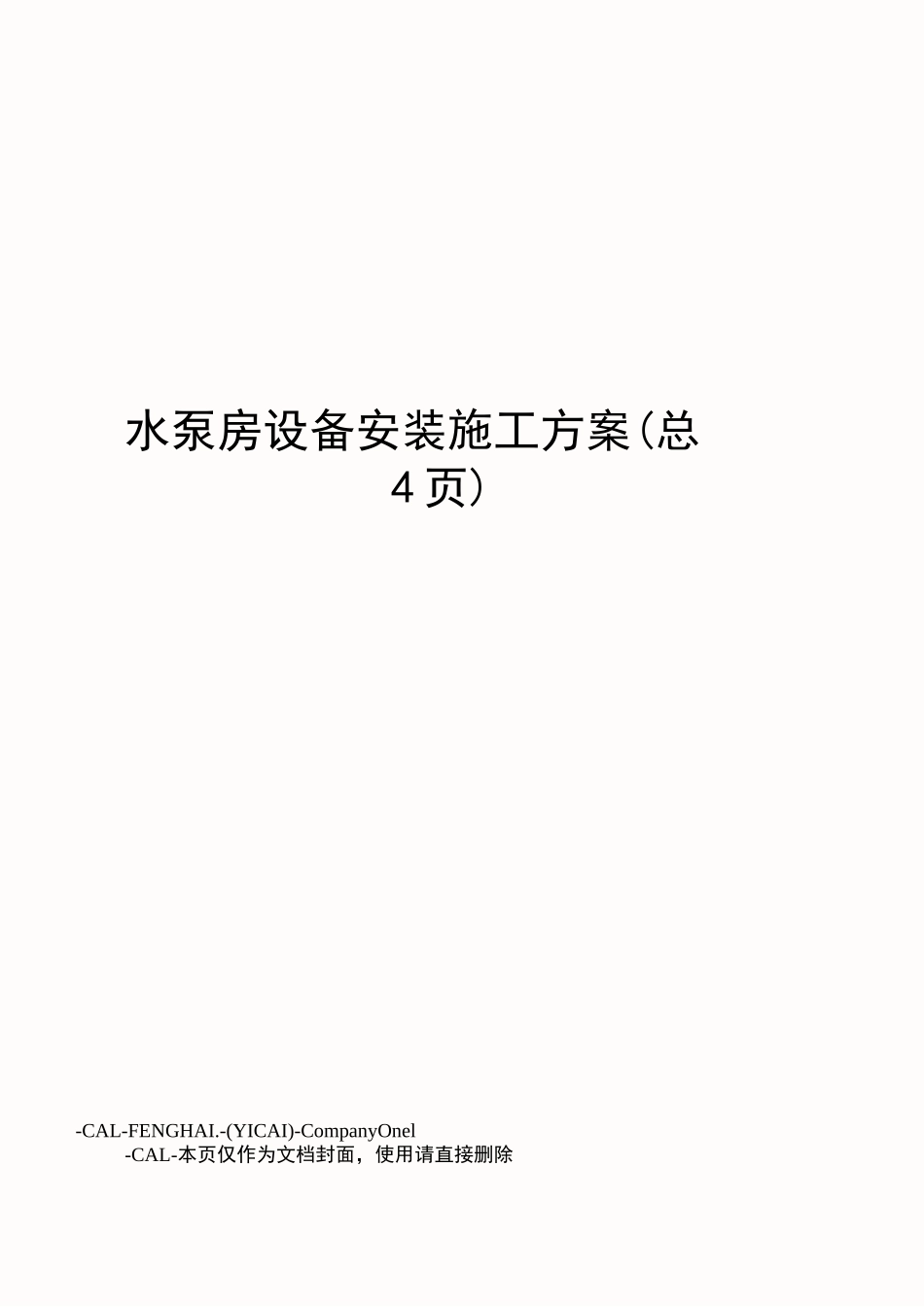

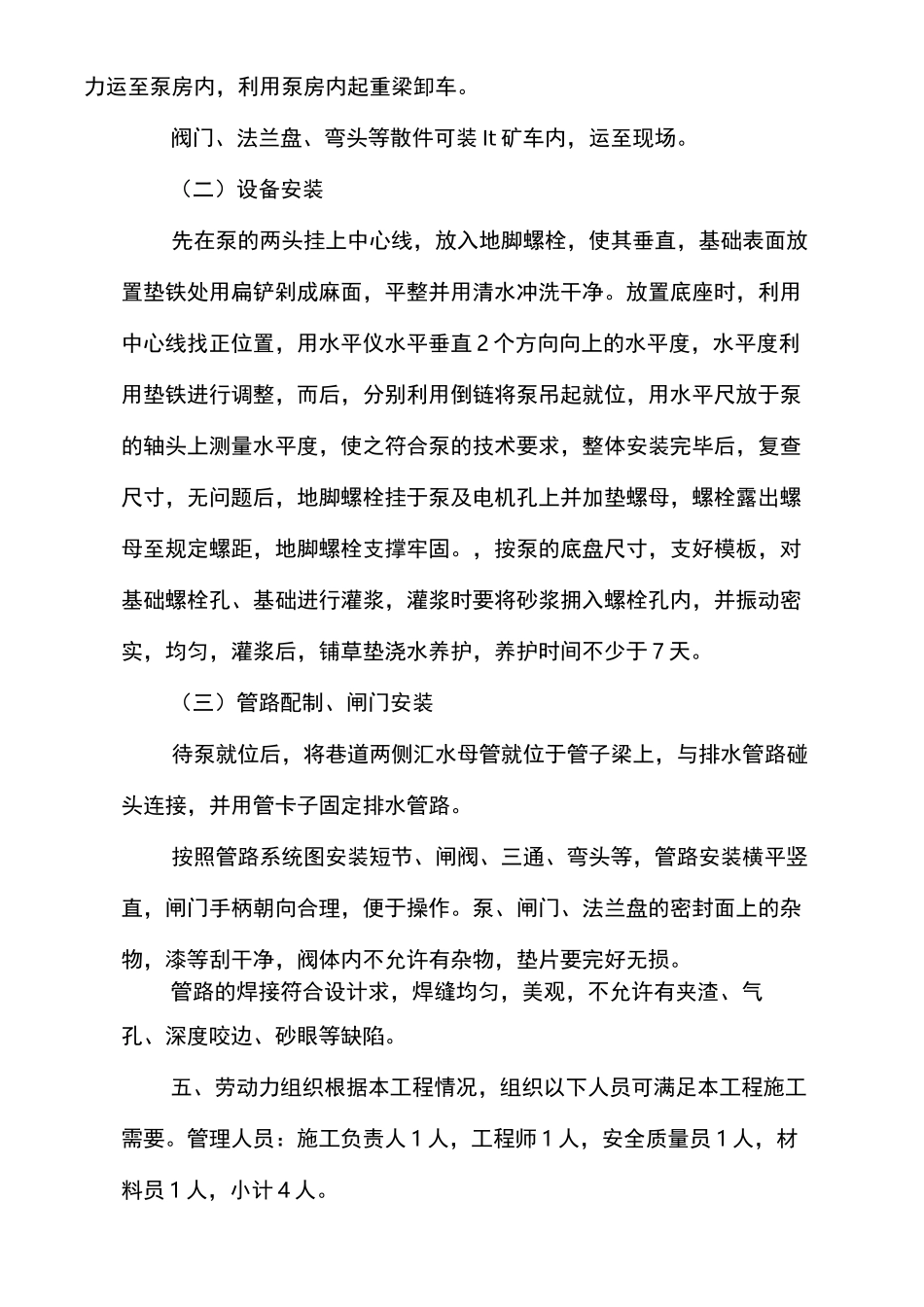

水泵房设备安装施工方案(总4 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面,使用请直接删除井下水泵房设备安装施工方案一、主要工程量:安装 D85-45X7 型水泵 3 台,配用电机功率为 132KW,排水管路系统 2 趟,选用① 133X4.5 型,吸水管选用① 159X4.5 型无缝钢管。该泵额定流量为 85tf/h,一级额定扬程为 45m。正常涌水时为 1 台工作,1 台备用,1 台检修;最大涌水时为 2 台工作,1 台备用。二、施工准备组织一只技术力量强,安装经验丰富的施工队伍,施工前进行一次技术培训及安全培训。施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕,并运至泵房。施工所用电源直接引自井下变压器,并在泵房安装 5 只防爆灯,供施工照明。三、施工方法(一)设备运输设备运输可以用副斜井绞车下放,由于最大件是泵体和电机一体,最重件电机,绞车满足提升能力,利用一台平板车,平板车放 2 根槽钢,把水泵底座用螺栓接在平板车上,用铁丝拧绞牢固。到井底水平车场后,摘钩人力运至泵房内,利用泵房内起重梁卸车。阀门、法兰盘、弯头等散件可装 It 矿车内,运至现场。(二)设备安装先在泵的两头挂上中心线,放入地脚螺栓,使其垂直,基础表面放置垫铁处用扁铲剁成麻面,平整并用清水冲洗干净。放置底座时,利用中心线找正位置,用水平仪水平垂直 2 个方向向上的水平度,水平度利用垫铁进行调整,而后,分别利用倒链将泵吊起就位,用水平尺放于泵的轴头上测量水平度,使之符合泵的技术要求,整体安装完毕后,复查尺寸,无问题后,地脚螺栓挂于泵及电机孔上并加垫螺母,螺栓露出螺母至规定螺距,地脚螺栓支撑牢固。,按泵的底盘尺寸,支好模板,对基础螺栓孔、基础进行灌浆,灌浆时要将砂浆拥入螺栓孔内,并振动密实,均匀,灌浆后,铺草垫浇水养护,养护时间不少于 7 天。(三)管路配制、闸门安装待泵就位后,将巷道两侧汇水母管就位于管子梁上,与排水管路碰头连接,并用管卡子固定排水管路。按照管路系统图安装短节、闸阀、三通、弯头等,管路安装横平竖直,闸门手柄朝向合理,便于操作。泵、闸门、法兰盘的密封面上的杂物,漆等刮干净,阀体内不允许有杂物,垫片要完好无损。管路的焊接符合设计求,焊缝均匀,美观,不允许有夹渣、气孔、深度咬边、砂眼等缺陷。五、劳动力组织根据本工程情况,组织以下人员可满足本工程施工需要。管理人员:施工负责人 1 人,工程师 1 ...
