顾湾头小桥桩基施工方案

顾湾头小桥桩基施工方案_第1页
1/18
顾湾头小桥桩基施工方案_第2页
2/18
顾湾头小桥桩基施工方案_第3页
3/18

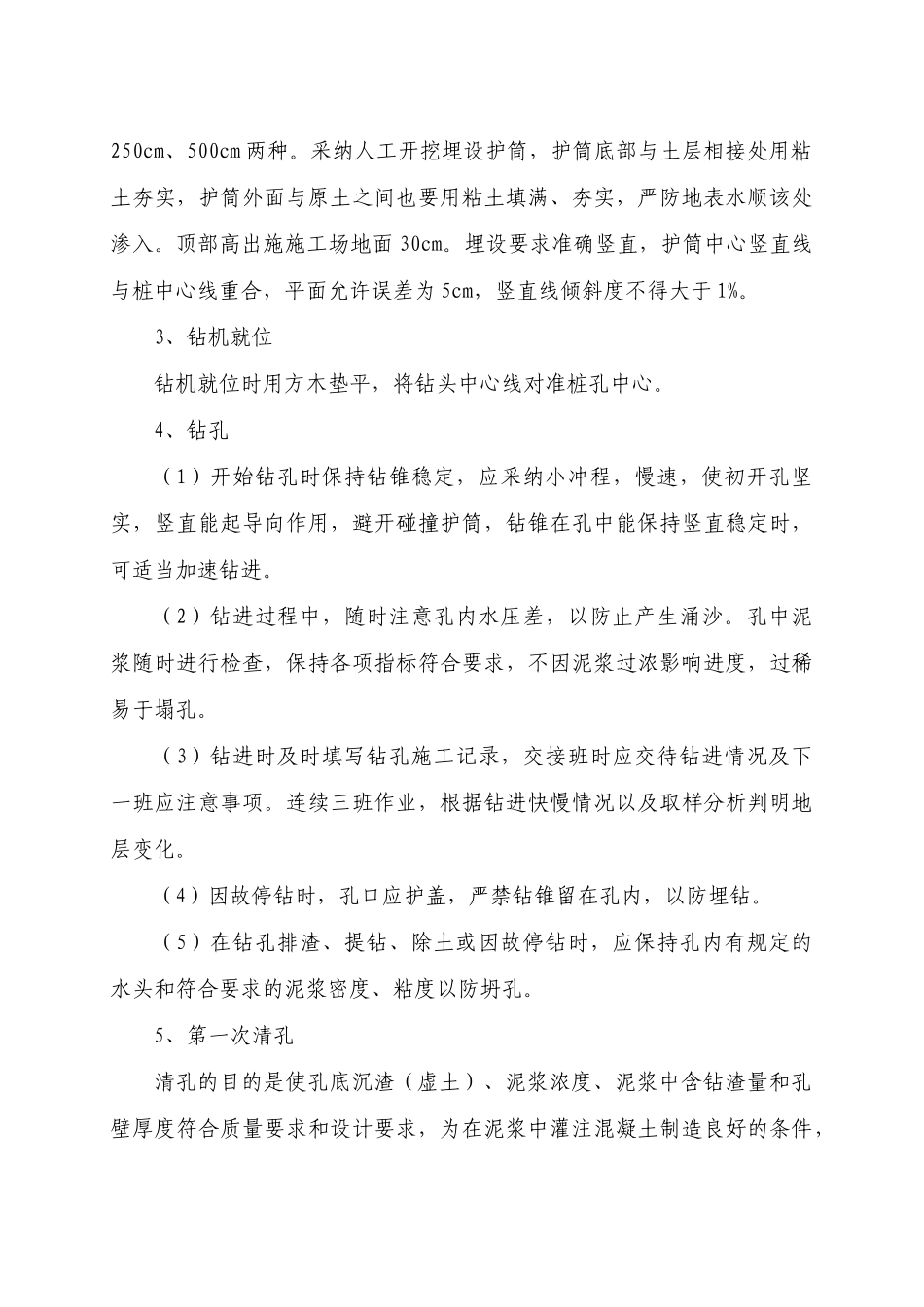

顾湾头小桥桩基施工方案一、工程概况顾湾头小桥位于名山连接线 JK1+346.3~JK1+383.7 段,中心里程为JK1+365,桥面宽 10m,桥全长 37.4m。本桥上部为 2 跨 16m 预应力混凝土简支小箱梁,采纳桥面连续,下部采纳钢筋砼圆柱墩,桩基础,桩柱式桥台 , 桩 基 础 。 本 桥 平 面 位 于 直 线 段 内 , 纵 面 位 于 i=-0.3%、i2=4.9%,H=605.753m,R=3500m,T=90.918m,E=1.181m 的凹形竖曲线内。桩基础设计为嵌岩桩,要求嵌岩深度不小于 3 倍桩径。本桥桥台处均采纳 5 米搭板,在 0#、2#桥台台口处设置 M-50 型伸缩缝。本桥桥台处均采 纳 GJZF4 300×400×59mm 四 氟 滑 板 支 座 , 1# 墩 顶 采 纳 GJZ 300×400×57mm 板式橡胶支座。120cm 的桩径有 4 根,共长 48 米,130cm的桩径有 2 根,共长 24 米。二、施工准备(一)已经根据招、投标文件,施工合同,设计文件及有关法律规范编报了施工组织设计,并已审批。(二)组织测量技术人员进行中线恢复,桩基放线。根据测设放线控制桩完成围堰、清表、清除杂物等准备工作。(三)施工场地试验室已经对水泥、粗骨料、细集料、砼、钢筋原材钢筋机械连接、钢筋焊接等做了相应的试验,试验结果均符合设计法律规范及要求。(四)施工便桥安全、畅通,人员和机械设备准备齐全。(五)由于本工程所处位置水源丰富,生活用水取当地老百姓的生活用水,施工用水取自结构物和驻地附近河谷水,在施工 5#、6#桩基时安装扬水泵泵送至用水地点。(六)施工办公生活用房租当地老百姓的民房及搭建活动板房。三、钻孔桩施工方法(一)施工工艺见附表(二)钻孔方法1、泥浆制备选用优质膨润土造浆,泥浆池容积为 4m³,并设容积为 3-4m³ 的沉淀池 2 个,串联使用。泥浆性能指标应符合下列技术要求:漏斗粘度:28s含砂率:﹤4%胶体率:﹥95%失水率:﹤30ml/30min钻孔前试验泥浆的全部性能指标达到标准要求后开钻。在钻进中定期检验泥浆比重、粘度、含砂率、胶体率等,并填写泥浆试验记录表。泥浆必须循环使用,设置泥浆循环池、沉淀池,废弃泥浆及沉淀钻渣妥善处理。2、护筒设置(1)护筒内径宜比桩径大 200~400。㎜( 2 ) 孔 口 护 筒 采 纳 钢 板 制 作 , 内 径 比 桩 径 大 200mm , 长 度 为250cm、500cm 两种。采纳人工开挖埋设护筒,护筒底部与土层相接处用粘土夯实,护筒外面与原土之间也要用粘土填满、夯实,严防...
