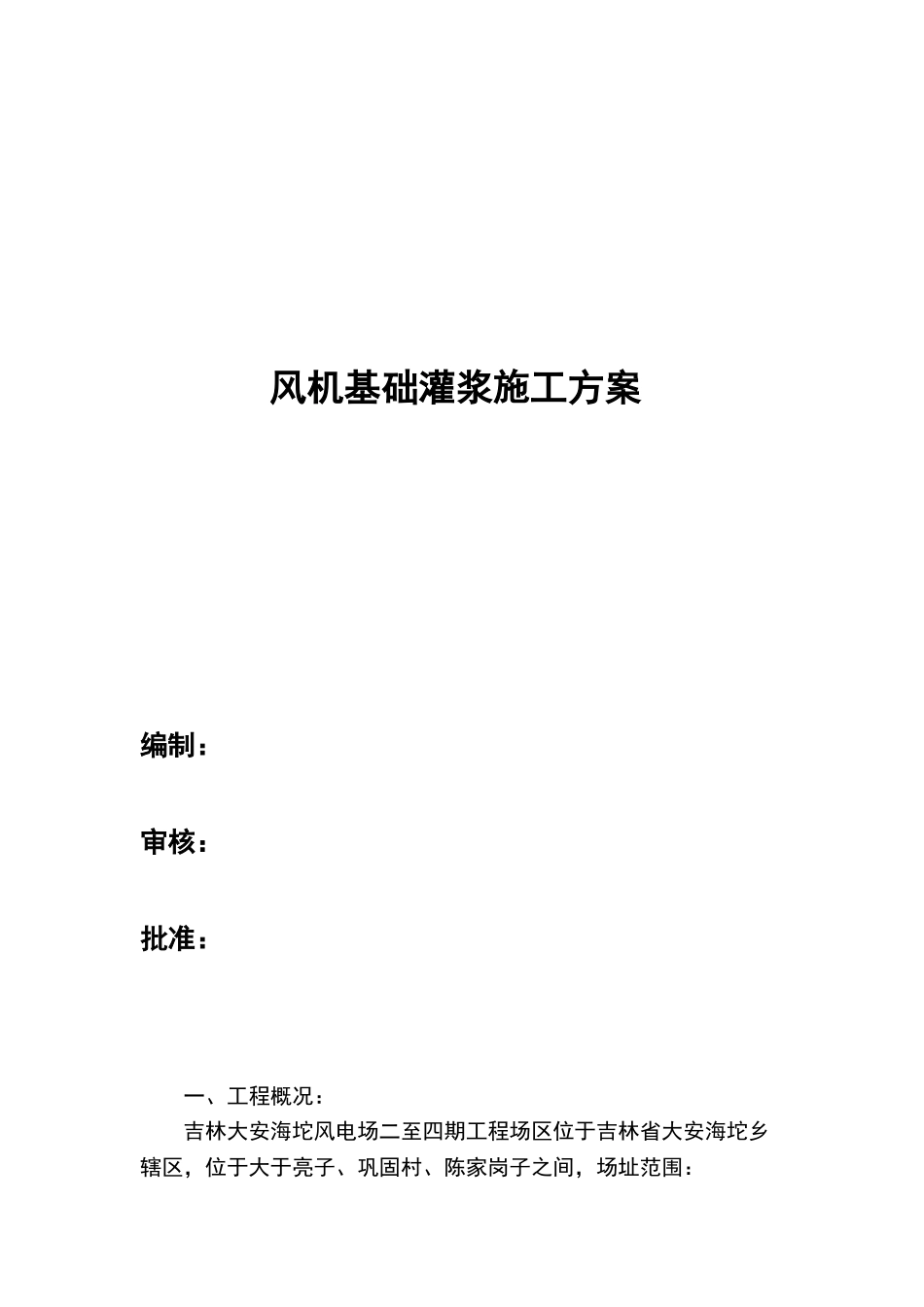

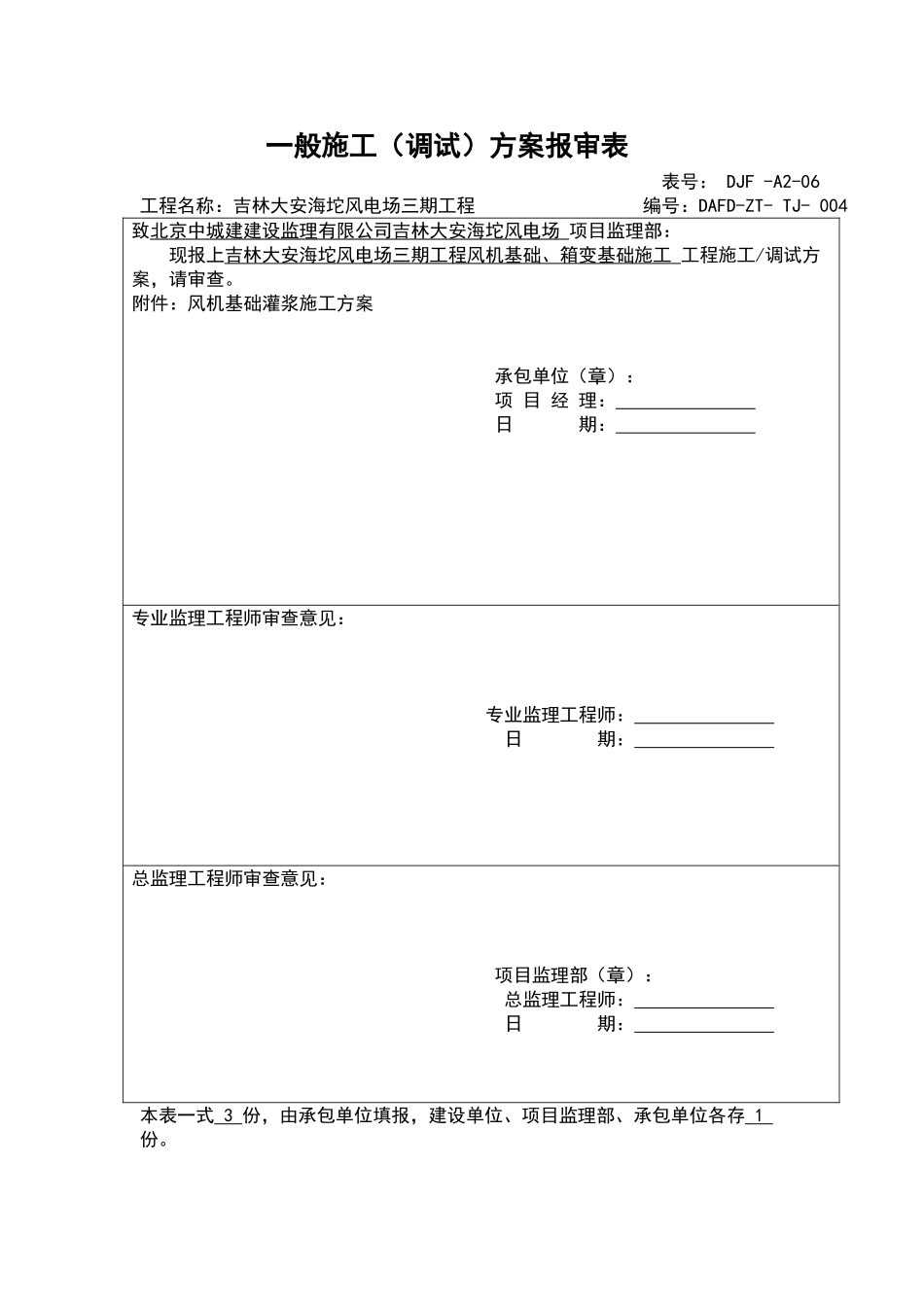

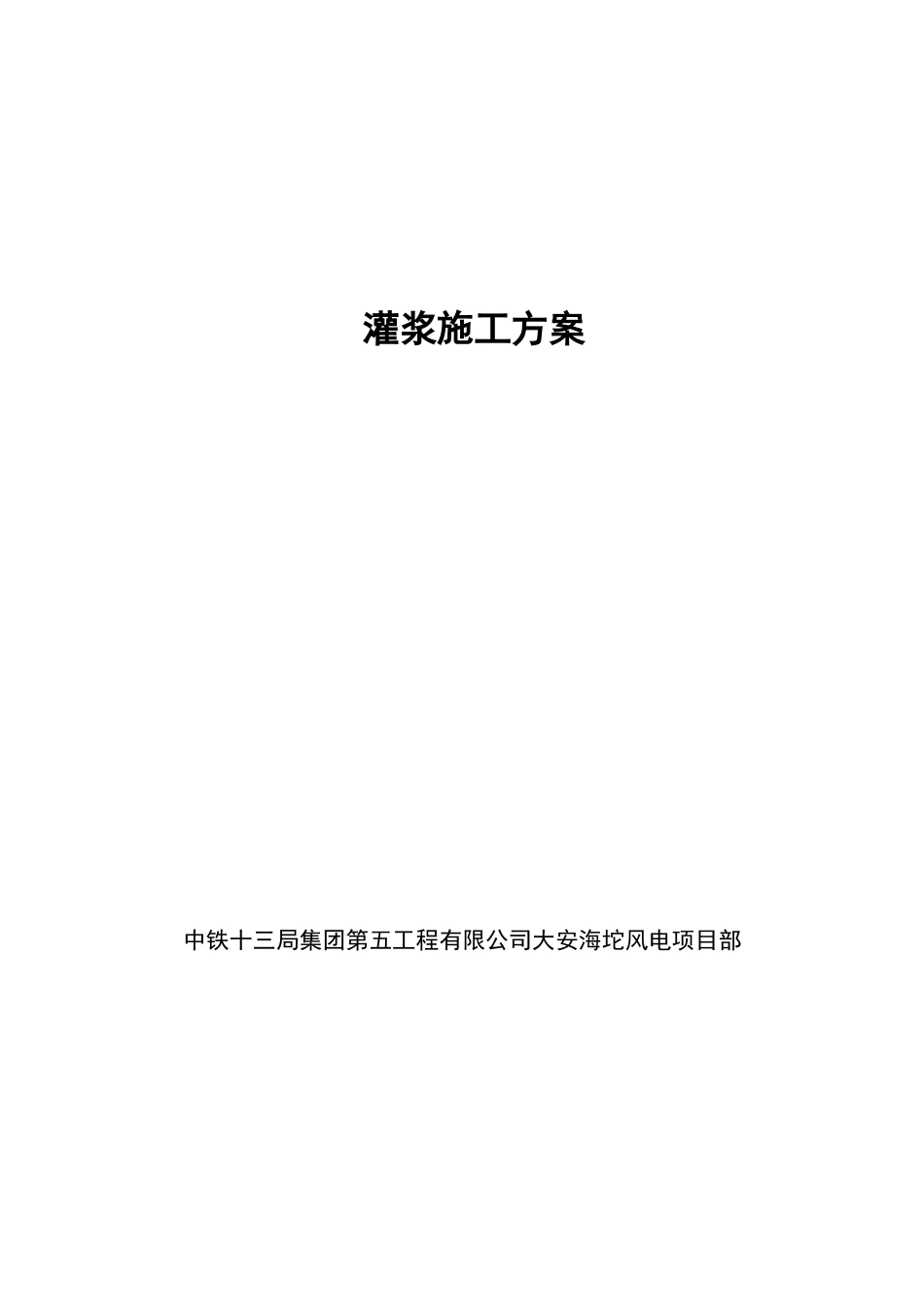

一般施工（调试）方案报审表 表号： DJF -A2-06 工程名称：吉林大安海坨风电场三期工程 编号：DAFD-ZT- TJ- 004致北 京中城建建设 监理有限公司 吉林大安海坨风电场 项目监理部： 现报上吉林大安海坨风电场三期工程风机基础、箱变基础施工 工程施工/调试方案，请审查。 附件：风机基础灌浆施工方案承包单位（章）： 项 目 经 理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审查意见： 项目监理部（章）：总监理工程师： 日 期： 本表一式 3 份，由承包单位填报，建设单位、项目监理部、承包单位各存 1 份。灌浆施工方案中铁十三局集团第五工程有限公司大安海坨风电项目部 风机基础灌浆施工方案编制：审核：批准：一、工程概况：吉林大安海坨风电场二至四期工程场区位于吉林省大安海坨乡辖区，位于大于亮子、巩固村、陈家岗子之间，场址范围：E123°41′～123°49′， N45°10′～45°17′。风电场所在区域地形平坦开阔，地类主要为天然草地，海拔高程134～136m。大安海坨风电场二至四期工程拟安装单机容量为的风力发电机组72台以及风机3台。 其中B标段（大安海坨风电场三期工程）：吉林大安海坨风电场二期工程风力发电机组拟采纳两种机型，分别为：24台广东明阳风电产业集团有限公司生产的单机容量2000kW 85型风力发电机组和1台金风科技股份有限公司生产的单机容量1500kW GW87/1500-75m型风力发电机组。 明阳机型基础采纳预应力锚栓组合件现浇钢筋混凝土基础，基础混凝土等级C40，基础直径为18m，基坑开挖直径19.6m，深度3.5m，底部为0.10米C15砼垫层，地基处理为φ500水泥土搅拌桩；金风机型基础为板式独立基础，与上部连接采纳基础环，=基础混凝土等级C35，基础直径为16.6m，基坑开挖直径18.2m，深度3.2m，底部为0.10米C15砼垫层，地基处理为φ500水泥土搅拌桩。箱变基础采纳现浇钢筋混凝土基础，混凝土等级C35。二、工作准备：1、材料准备：灌浆料、水2、工具的准备 ：发电机：（功率 50HZ）搅拌机：手电钻式搅拌器大桶：5 个（50L）漏斗自制除气器：ф6 钢筋20M 接地线，透明胶带，剪子计量器，棉丝，塑料布。三、灌浆工艺控制：1、根据施工现场与技术法律规范要求，基础灌浆搅拌地点设置在灌浆施工现场，先加入总水量的三分之二，然后开始放灌浆料，为能够最快搅拌均匀，将粉料均匀地倒在容器内。搅拌均匀后，在将剩下的水倒进容器，再次搅拌均匀，整个搅拌过程...
