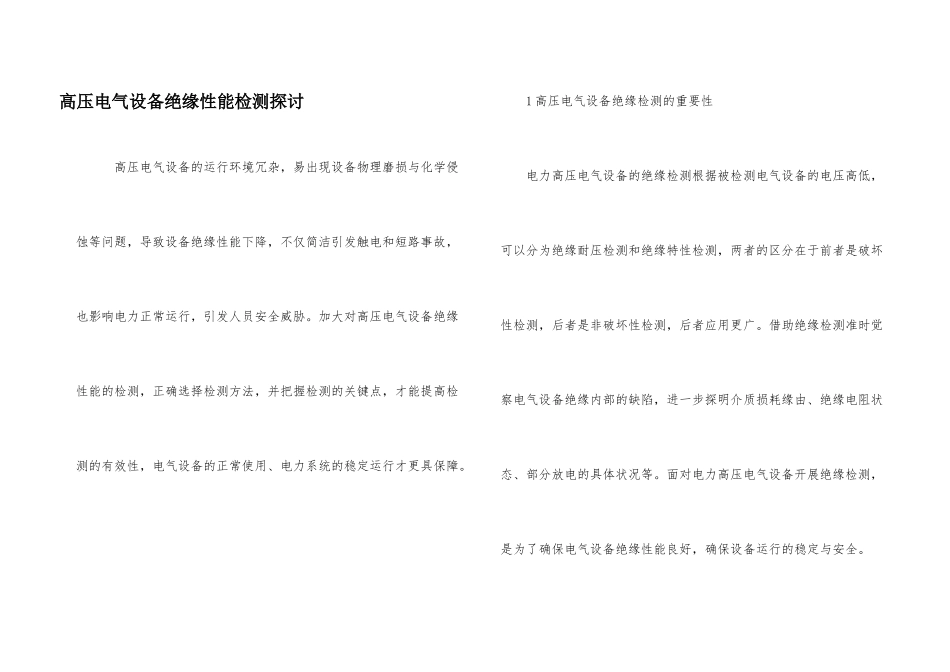

高压电气设备绝缘性能检测探讨 高压电气设备的运行环境冗杂,易出现设备物理磨损与化学侵蚀等问题,导致设备绝缘性能下降,不仅简洁引发触电和短路事故,也影响电力正常运行,引发人员安全威胁。加大对高压电气设备绝缘性能的检测,正确选择检测方法,并把握检测的关键点,才能提高检测的有效性,电气设备的正常使用、电力系统的稳定运行才更具保障。 1 高压电气设备绝缘检测的重要性 电力高压电气设备的绝缘检测根据被检测电气设备的电压高低,可以分为绝缘耐压检测和绝缘特性检测,两者的区分在于前者是破坏性检测,后者是非破坏性检测,后者应用更广。借助绝缘检测准时觉察电气设备绝缘内部的缺陷,进一步探明介质损耗缘由、绝缘电阻状态、部分放电的具体状况等。面对电力高压电气设备开展绝缘检测,是为了确保电气设备绝缘性能良好,确保设备运行的稳定与安全。 2 常见的高压电气设备绝缘检测方法 2.1 沟通耐压检测 沟通耐压检测是当前较为常见的电气绝缘性能检测方法。检测时被试品进入检测回路,电压慢慢升高,到达额定值后保持 1min,后电压快速降至 0,在规定时间范围内,假如被试品绝缘器没有被击穿,外表有闪络,则认为绝缘性能可。该检测方法不仅有效推断电气设备的绝缘性能,且能觉察设备的局部缺陷。其缺乏在于耐压检测中绝缘带可能受到损伤,因此在开展工频沟通耐压检测前须提前进行介质损耗因数检测、绝缘电阻检测。电气设备在长期运行中受机械振动、电场及温度的影响,电力设备的绝缘性能呈慢慢劣化的趋势,劣化既可以是整体,也可以是部分,最终引发电气设备的缺陷。沟通耐压检测属于典型的预防性检测,在检测中也常常出现检测仪表转变不明显但内部有异响的问题,需要重复检测,最终查找缘由,消除异响。 2.2 直流耐压检测 在法律规范时间内,加注比额定电压高出确定倍数的检测电压,将电压置于被试对象上,进行升压检测,分阶段读取泄露电流值,绘制出泄露电流与直流电压间的曲线关系,以此指导设备绝缘状态的评估。假如曲线关系近似直线认为设备存在绝缘缺陷,常考虑绝缘受潮的状况。测量现场直流耐压性能的装置主要有微安表、高阻器、电阻分压器、静电高压电压表等,若直流微安表和高阻器串联的测量系统被暴露在空气中,因为导线离子流的存在,会出现确定测量误差。假设绝缘套管中有电阻元件,对应的测量误差可以忽视不计。若测量系统是有效值电压表、电阻分压器,其接近高压导体时会产生误差,可以尝试让测量系...
