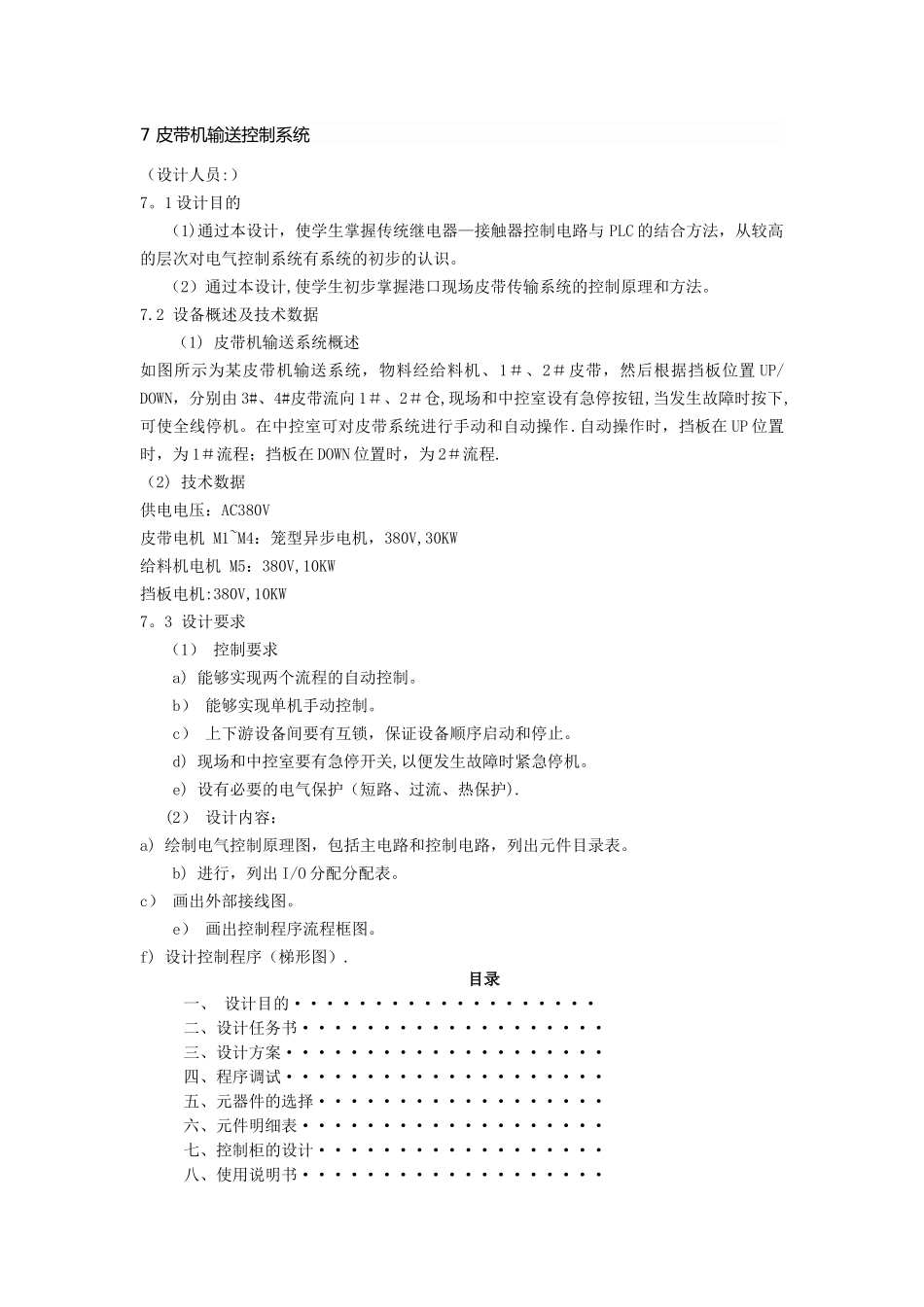

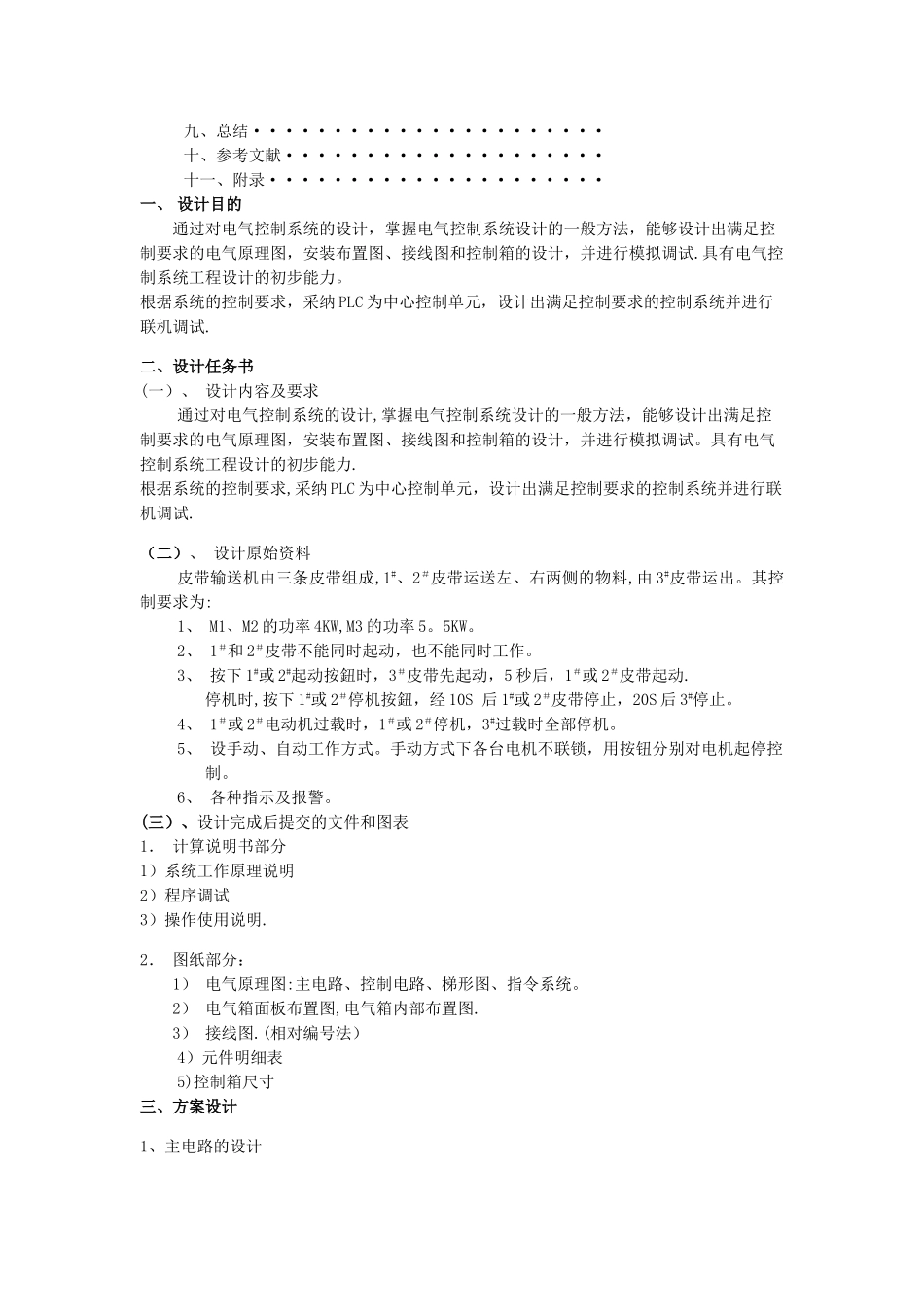

7 皮带机输送控制系统（设计人员:）7。1 设计目的 （1)通过本设计，使学生掌握传统继电器—接触器控制电路与 PLC 的结合方法，从较高的层次对电气控制系统有系统的初步的认识。 （2）通过本设计,使学生初步掌握港口现场皮带传输系统的控制原理和方法。7.2 设备概述及技术数据 （1) 皮带机输送系统概述如图所示为某皮带机输送系统，物料经给料机、1＃、2＃皮带，然后根据挡板位置 UP/DOWN，分别由 3#、4#皮带流向 1＃、2＃仓,现场和中控室设有急停按钮,当发生故障时按下,可使全线停机。在中控室可对皮带系统进行手动和自动操作.自动操作时，挡板在 UP 位置时，为 1＃流程；挡板在 DOWN 位置时，为 2＃流程.（2) 技术数据供电电压：AC380V皮带电机 M1~M4：笼型异步电机，380V,30KW给料机电机 M5：380V,10KW挡板电机:380V,10KW7。3 设计要求 （1） 控制要求 a) 能够实现两个流程的自动控制。 b） 能够实现单机手动控制。 c） 上下游设备间要有互锁，保证设备顺序启动和停止。 d) 现场和中控室要有急停开关,以便发生故障时紧急停机。 e) 设有必要的电气保护（短路、过流、热保护). (2） 设计内容：a) 绘制电气控制原理图，包括主电路和控制电路，列出元件目录表。 b) 进行，列出 I/O 分配分配表。c） 画出外部接线图。 e） 画出控制程序流程框图。f) 设计控制程序（梯形图）.目录一、 设计目的···················二、设计任务书···················三、设计方案····················四、程序调试····················五、元器件的选择··················六、元件明细表···················七、控制柜的设计··················八、使用说明书···················九、总结······················十、参考文献····················十一、附录·····················一、 设计目的通过对电气控制系统的设计，掌握电气控制系统设计的一般方法，能够设计出满足控制要求的电气原理图，安装布置图、接线图和控制箱的设计，并进行模拟调试.具有电气控制系统工程设计的初步能力。根据系统的控制要求，采纳 PLC 为中心控制单元，设计出满足控制要求的控制系统并进行联机调试.二、...
